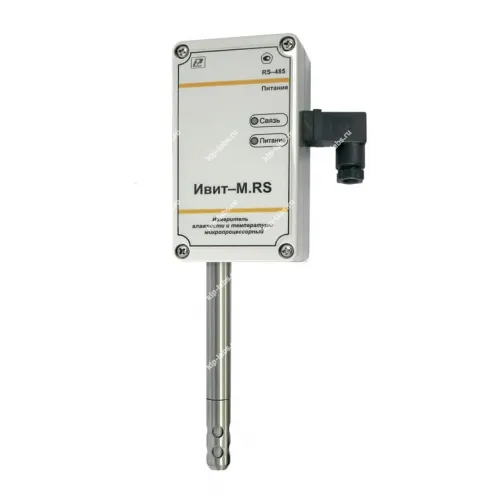

Измеритель температуры и влажности микропроцессорный Ивит-М.RS.Н1Ф

Описание модели: Измеритель температуры и влажности микропроцессорный Ивит-М.RS.Н1Ф

Прибор предназначен для стационарного контроля климатических параметров внутри помещений, при этом изготовителем изделия является Рэлсиб НПП, что подтверждает профильную направленность разработки.

Устройство регистрирует значения относительной влажности и температуры воздуха и рассчитано на включение в состав систем мониторинга; при необходимости поддерживаются интерфейсы обмена данными и опции самокалибровки, также оно интегрируется с решениями из раздела датчики влажности и температуры.

ИВИТ-М.Н1Ф сконструирован с учётом требований фармацевтической и пищевой отраслей, при этом прибор соответствует положениям п.п. 21, 22, 23, 41, 61, 64 Приказа Минздрава РФ от 31 августа 2016 г. N 646н.; это даёт основание применять его для контроля условий производства, хранения и транспортировки медицинских препаратов и пищевых продуктов.

Межповерочный интервал изделия составляет 2 года, что снижает затраты на операции «демонтаж - периодическая поверка - монтаж» и упрощает эксплуатационные процедуры.

Применение современных комплектующих повысило стабильность показаний по относительной влажности и увеличило ресурс работы прибора до 10 лет; кроме того, это положительно сказалось на долговечности узлов.

Дискретность выходных значений соответствует требованиям большинства задач контроля. При необходимости поддержка самокалибровки и стандартных интерфейсов расширяет сценарии применения.

Преимущества

• Микропроцессорная обработка входных сигналов обеспечивает устойчивость считывания показаний.
• Компактные габариты и простая схемотехника упрощают установку в типовых помещениях.
• Устройство легко встраивается в уже действующие системы учёта и телеметрии.
• При регулярной эксплуатации прибор требует минимального технического обслуживания.

Область применения

Прибор используют для контроля микроклимата в административных, складских и лабораторных помещениях, что позволяет поддерживать требуемые условия эксплуатации оборудования и материалов; кроме того, Ивит-М.RS.Н1Ф применяется в локальных системах мониторинга влажности и температуры.

Комплект поставки Ивит-М.RS.Н1Ф:

1. Измеритель относительной влажности и температуры электронный Ивит-М.RS.Н1Ф - 1 шт.;
2. Инструкция по эксплуатации и паспорт;
3. Методика поверки - 1 экз.

Составные части Ивит-М.RS.Н1Ф:

Отличительные особенности измерителя температуры и влажности Ивит-М.RS.Н1Ф:

• Стандартный цифровой протокол связи RS 485 Modbus;
• Взаимозаменяемый чувствительный элемент;
• Диапазон измерения: -40…+100°С, 5...95% отн.влаж.;
• Точность измерения: от плюс-минус 2,5% отн., от плюс-минус 0,4°С;
• Дополнительная защита сенсора фильтром из пористого фторопласта;
• Улучшенная временная стабильность;
• Программа-конфигуратор содержит встроенную программу регистрации параметров в виде таблицы или графика;
• Количество датчиков в сети – до 247 (максимум 32 датчика на одной линии RS485).

Схема подключения измерителя влажности и температуры:

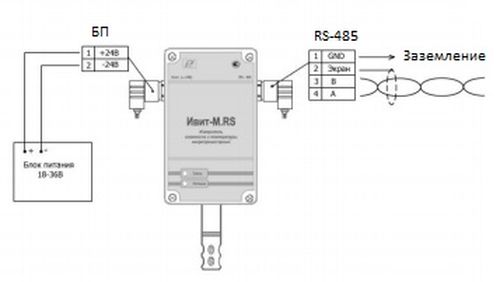

Вариант подключения измерителя влажности и температуры с отдельным источником питания:

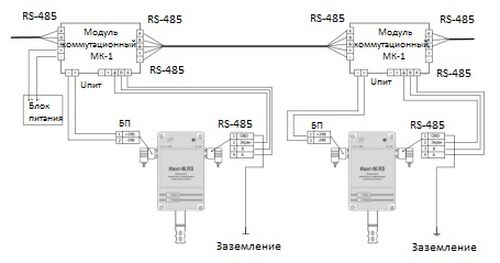

Вариант подключения измерителей влажности и температуры с питанием через линию (с использованием модуля коммутационного МК-1):

• Диапазон измерения температуры: -40…+50°С
• Диапазон температуры эксплуатации: -40…+50°С
• Степень защиты корпуса первичного преобразователя: IP43
• Степень защиты корпуса вторичного преобразователя: IP54
• Диапазон измерения отн. влажности: 5…95%
• Напряжение питания: 18…36В
• Габаритные размеры:
  первичного преобразователя: d=100 мм, l= 100 мм
  вторичного преобразователя: 115х65х40 мм

Особенности применения измерителя с адсорбционными емкостными чувствительными элементами влажности воздуха:

В Ивит-М.RS используется емкостной сенсор влажности, в котором чувствительный слой выполнен из специального полимерного материала, адсорбирующего влагу из воздуха; при повышении относительной влажности полимер насыщается влагой, а при снижении - наоборот, что определяет принцип действия сенсора.

При длительном воздействии влажности выше 80% возможен временный сдвиг параметров сенсора в сторону увеличения, при возвращении условий к нормальным характеристика сенсора восстанавливается через некоторое время; сенсор чувствителен к условиям окружающей среды и требует учета этого фактора при эксплуатации.

Конструктивные исполнения Ивит-М.RS.Н1Ф:

Технические характеристики Ивит-М.RS.Н1Ф:
