- Производитель: Электроприбор (г. Чебоксары)
- Код товара: 15817
- Доступность: Снят с производства
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: М42412
Декларация о соответствии М42408, М42412, М42496.pdf
Руководство по эксплуатации М42408, М42412, М42496.pdf
Свидетельство об утверждении типа на М42408, М42412, М42496.pdf

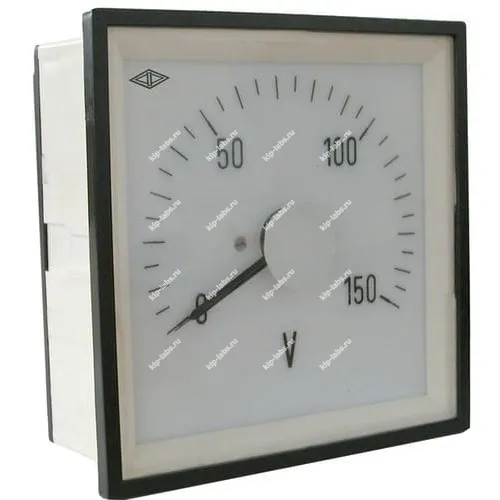

Описание модели: Амперметр и вольтметр М42412
Амперметр и вольтметр М42412 предназначен для отображения величин тока и напряжения. Изделие выпускает Электроприбор (г. Чебоксары) , поэтому прибор широко применяется в составе распределительных щитов и измерительных панелей.
Устройство выполнено по стрелочному принципу и оснащено шкалой для визуального считывания показаний, при этом оно относится к группе стрелочные приборы и обычно устанавливается в панель.
Шкала вместе с указательной стрелкой обеспечивает однозначное считывание показаний, при этом возможна интеграция прибора в составные системы контроля в зависимости от исполнения; варианты подключения и конфигурации оговариваются с заказчиком.
При необходимости обсуждаются вопросы дискретных выходов и наличия интерфейсов связи, при этом конкретные опции согласуются в момент подбора исполнения.
Преимущества
- Индикация стрелочным указателем облегчает визуальное считывание показаний;
- Предназначен для панельного монтажа и совместим с типовыми щитовыми конструкциями;
- Применим в цепях постоянного и переменного тока;
- Обеспечивает устойчивую работу при стандартных эксплуатационных условиях.
Область применения
Прибор используют для контроля электрических параметров в распределительных и вспомогательных системах. Также его применяют для оперативного наблюдения и проверок в системах управления и автоматики.
- Распределительные щиты и шкафы управления;
- Промышленные станции и бытовые распределительные сети;
- Лабораторные установки и стенды для сервисного обслуживания;
- Контрольно-измерительные пункты на объектах энергетики.
Габаритный чертеж
Описание амперметра, вольтметра переменного тока М42412
Приборы предназначены для измерения силы тока и напряжения в цепях постоянного и пульсирующего тока частотой 100 Гц в различных областях промышленности и на железнодорожном транспорте.

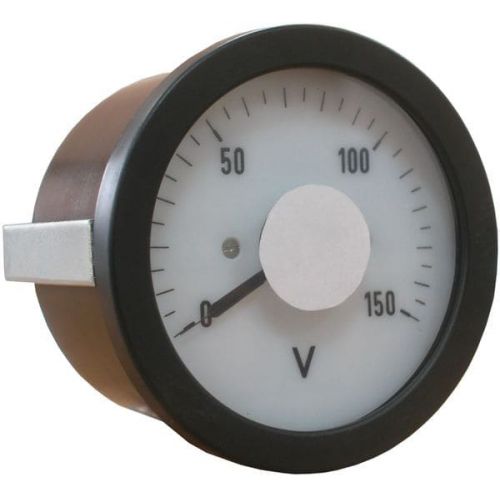

Циферблаты и шкалы приборов в габаритах 120х120, 96х96, 85 мм выполняются в соответствии с Din 43802. Во всех исполнениях М42408 предусмотрена подсветка циферблата.
Приборы М42408, М42412, М42496 могут изготавливаться с нулевой отметкой на краю или внутри диапазона измерений. Шкалы приборов могут быть выполнены в любых единицах измерения, со специальными отметками, надписями и пр. по данным заказчика.
Приборы имеют степень защиты от воздействия окружающей среды по передней панели IP53.
Технические характеристики М42412
| Параметр | Значения |
|---|---|
| Размер лицевой панели, мм | 120х120 |
| Длина шкалы, мм | 200 |
| Вырез в щите, мм | 112х112 |
| Класс точности | 1,5 |
| Степень защиты корпуса (по лицевой панели) | IP53 |
| Масса прибора, кг | 0,4 |
| Конечное значение диапазона измерений | Способ включения | Условия эксплуатации |
|---|---|---|
| мA – 1; 5; 20 | Непосредственно | Температура -50...+60 С. Относительная влажность 95 % при температуре +35 С. Вибропрочность: ускорение 10 м/с2, частота 10-100 Гц. Ударопрочность: ускорение 30 м/с2, длительность 6-20 мс. |
| А – 5; 10 | ||
| А – 10; 20; 30; 50; 75; 100; 150; 200; 300; 400; 500; 600; 750 | С наружным шунтом на 75 мВ и калиброванными проводами сопротивлением 0,035 Ом | |
| кА – 1; 1,5; 2; 3; 4; 5; 6; 7,5; 10 | ||
| В – 10; 15; 30; 50; 100; 150; 250 | Непосредственно | |
| кВ – 1; 1,5; 2; 3; 4 | С внешним добавочным сопротивлением с номинальным током 1 мА | |
| Амперметры могут быть отградуированы для работы с соединительными проводами сопротивлением 0,053; 0,088; 0,14 и 0,21 Ом. По согласованию с заказчиком амперметры могут быть отградуированы для работы с соединительными проводами с другим сопротивлением, но не более 0,28 Ом. | ||
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP53 |
| Номер в госреестре СИ | 57444-14 |
| Производитель | Электроприбор(г.Чебоксары) |
| Страна производитель | Россия |
