- Производитель: Электроприбор (г. Чебоксары)
- Код товара: 15860
- Доступность: Снят с производства
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Э42701.8
Декларация о соответствии ТР ТС Э42700.8, Э42701.8, Э42703.8, Э42704.8.pdf
Руководство по эксплуатации Э42700.8, Э42701.8, Э42703.8, Э42704.8.pdf

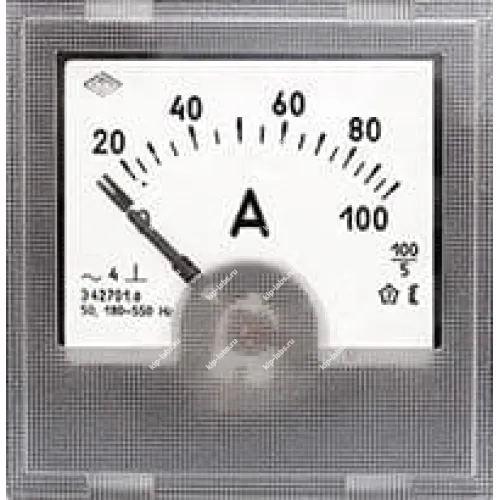

Кратко о модели: Амперметр Э42701.8
Амперметр Э42701.8 представляет собой стрелочный прибор для контроля силы электрического тока; его конструкция рассчитана на удобное считывание показаний и на монтаж в типовую панель, при этом изделие выпускает Электроприбор (г. Чебоксары) .
Сведения о смежных приборах скомпилированы в обзорах по стрелочным приборам. Дополнительно доступны материалы по электроизмерительным приборам, которые дают представление о родственных решениях.
Ключевые особенности
- стрелочная индикация со шкалой, удобной для считывания;
- исполнение, предназначенное для встраивания в щитовую панель;
- механическое крепление в стандартном корпусе;
- простая конструкция, обеспечивающая оперативный контроль токов.
Где применяется
Прибор устанавливают в распределительных щитах и на панелях управления. Это позволяет контролировать величину тока в стационарных электрических цепях и своевременно фиксировать отклонения.
Наличие дискретных выходов, опций самокалибровки или интерфейсов связи определяется конкретной модификацией; для уточнения конфигурации обращайтесь к производителю.
Габаритный чертеж
Описание амперметра и вольтметра Э42701.8
Приборы предназначены для измерения силы тока и напряжения в электрических цепях переменного тока и применяются в различных отраслях промышленности.
Циферблаты и шкалы приборов в габаритах 60х60, 80х80 мм выполняются в соответствии с ГОСТ 5365, 72х72, 96х96 мм - в соответствии с Din 43802
Для защиты от прикосновения к токоведущим стержням приборы могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе.
Технические характеристики Э42701.8
| Параметр | Значения |
|---|---|
| Размер лицевой панели, мм | 60х60 |
| Вырез в щите, мм | 57,5 |
| Длина шкалы, мм | 44 |
| Основная погрешность, % | 4,0 |
| Степень защиты IP | пылезащ. IP50 |
| Масса, кг, не более | 0,2 |
| Диапазон измерений | Способ включения | Условия эксплуатации |
|---|---|---|
| A - 10; 30; 50; 75; 100; 150; 200; 250; 300; 400; 600; 800 | через ТТ со вторичным током 5 А | Температура -40... +50 С, относительная влажность 95 % при температуре +35 С. Вибропрочность: ускорение 5...30 м/с кв, частота 10...70 Гц. Ударопрочность: ускорение 70 м/с.кв, 2000 ударов с частотой 10...50 ударов в мин. |
| кА - 1,5; 2; 3 | ||
| В - 500 | ||
| Возможно изготовление приборов с другими диапазонами измерений и для включения через трансформатор тока 1А. | ||
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP50 |
| Номер в госреестре СИ | 37283-08 |
| Производитель | Электроприбор(г.Чебоксары) |
| Страна производитель | Россия |
