- Производитель: ЭРСТЕД
- Код товара: 16067
- Доступность: В наличии
-
415080₽
- С учетом НДС 415080₽
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: TDR-107

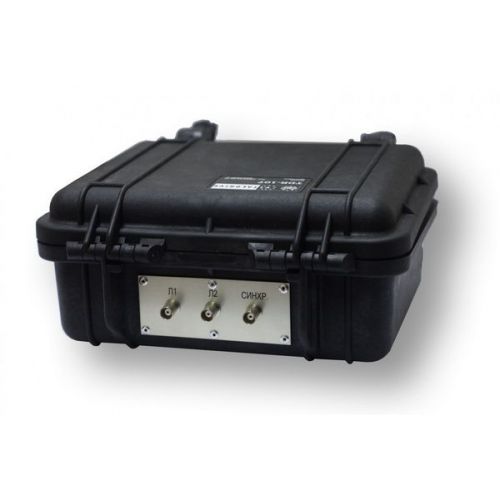

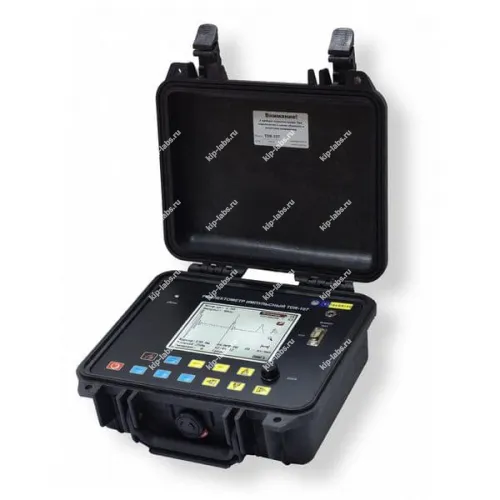

Описание рефлектометра TDR-107 СТРИЖ-С+ ADG-200-2 СКАТ-М
Рефлектометр импульсный ЭРСТЕД TDR-107 «СТРИЖ-С» - цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях (КЛ): обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля. Реализация дополнительных высоковольтных методов позволяет определять на силовых КЛ высокоомные повреждения, заплывающий пробой и пр.
Прибор обеспечивает:
- Измерение длин кабелей;
- Измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- Измерение расстояния до повреждения на силовых кабелях, используя импульсно-дуговой метод (в составе ЛВИ);
- Измерение коэффициента укорочения линии при известной ее длине;
- Определение характера повреждений;
- Запись в память и воспроизведение из нее до 100 рефлектограмм для последующей их обработки в стационарных условиях;
- Отображение результатов измерений на экране ЖКИ с разрешающей способностью 320х240 точек.
Отличительные особенности:
- Применение современных методов диагностики и определения мест повреждения кабельных линий:
- импульсный (Time Domain Reflectometry (TDR))
- импульсно-дуговой (Arc-Reflection Method (ARM))
- импульсный (Time Domain Reflectometry (TDR))
- Отображение рефлектограмм на 5,7? ЖК-дисплее с разрешением 320х240 точек
- Максимальная дальность — 50 км
- Подавление асинхронных помех
- Режим поточеченого вычитания рефлектограмм, позволяющий отображать только различия
- Режим сравнения с рефлектограммой из памяти прибора
- Режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти
- Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения
- Энергонезависимая память на 100 рефлектограмм с возможностью оцифровки всех параметров измерения
- Возможность обмена данными с ПК
- Брызгозащитное исполнение в герметичном корпусе с повышенной механической прочностью
Технические характеристики рефлектометра TDR-107 СТРИЖ-С
| Параметр | Значения |
|---|---|
| Режимы измерений | Импульсный (TDR); Импульсно-дуговой (Arc-Reflection); |
| Дисплей | Монохромный ЖКИ 5,7" (320x240 пикселей) |
| Диапазон измерения расстояния (временной задержки) | от 0 до 50000 м (от 0 до 500 мкс) |
| Поддиапазоны измерения расстояния (временной задержки) | 0 - 250 м (0 - 2.5 мкс); 0 - 5000 м (0 - 50 мкс); 0 - 500 м (0 -5 мкс); 0 - 12500 м (0 - 125 мкс); 0 - 1000 м (0 - 10 мкс); 0 - 25000 м (0 - 250 мкс); 0 - 2500 м (0 - 25 мкс); 0 - 50000 м (0 - 500 мкс) |
| Инструментальная погрешность измерения расстояния | от 0.04% до 0.4 % от поддиапазонз измерений (от 1 м до 20 м, при КУ=1.50) |
| Эффективная частота дискретизации | 100 МГц |
| Диапазон согласованных сопротивлений | от 25 Ом до 600 Ом |
| Длительность зондирующего импульса | от 10 не до 100 мкс |
| Амплитуда зондирующего импульса | 10 В на согласованную нагрузку |
| Чувствительность приёмного тракта | не хуже 1 мВ |
| Диапазон перекрываемого затухания | не менее 80 дБ |
| Диапазон установки коэффициента укорочения | от 1.00 до 3.00, с шагом 0.01 |
| Диапазон регулировки временной задержки (импульсно-дуговой метод) | от 0 до 4 мс, с шагом 0,2 мс |
| Синхронизация (импульсно-дуговой метод) | Измерительный вход Вход TRIG |
| Емкость энергонезависимой памяти рефлектограмм | 100 |
| Интерфейс с ПК | COM-порт RS-232 |
| Время непрерывной работы от аккумуляторной батареи | не менее 8 часов |
| Время непрерывной работы через зарядное устройство | не ограничено |
| Габаритные размеры | 70x246x124 мм |
| Диапазон рабочих температур | от -20 °С до +40 °С |
| Масса прибора с аккумуляторной батареей | не более 2,5 кг |
Комплектация рефлектометра TDR-107 СТРИЖ-С+ ADG-200-2 СКАТ-М
| № | Наименование | Количество |
|---|---|---|
| 1 | Рефлектометр импульсный TDR-107 СТРИЖ-С | 1 |
| 2 | Зарядное устройство | 1 |
| 3 | Кабель соединительный 1.0 м, 75 Ом, BNC.M-крокодил | 2 |
| 4 | Кабель соединительный 1.0 м, 75 Ом, BNC.M-BNC.M | 2 |
| 5 | Руководство по эксплуатации TDR-107 | 1 |
| 6 | Компакт-диск с программным обеспечением | 1 |
| 7 | Генератор дуговых разрядов ADG-200-2 СКАТ-М | 1 |
| 8 | Сумка для аксессуаров | 1 |
| 9 | COM-кабель для подключения к ПК | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ЭРСТЕД |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
