Рефлектометр импульсный TDR2000/3 INT

Назначение и принцип: Рефлектометр импульсный TDR2000/3 INT

Устройство TDR2000/3 INT применяется для поиска и локализации дефектов в кабельных линиях и трассах. Для определения расстояния до повреждения прибор анализирует временные интервалы и амплитуды отражённых импульсов; изготовитель - Megger.

Аппарат генерирует короткие электрические импульсы и регистрирует возвращённые отклики, что позволяет строить временную диаграмму. Это упрощает визуальную идентификацию типа и места повреждения и даёт возможность быстрее выбирать режимы измерений; см. также рефлектометры.

На практике уместны дискретность отображения и опция самокалибровки, при этом они облегчают сопоставление результатов при повторных проверках.

Функциональные опции

Аппаратура оснащена комплектом режимов измерений и средств визуализации. Это даёт возможность адаптировать работу под разные типы дефектов.

• регулировка длительности и формы формируемых импульсов;
• установка скорости распространения сигнала для коррекции расчёта расстояния;
• визуализация временных диаграмм и огибающей отражённых сигналов;
• режимы поиска обрывов, коротких замыканий и высокоомных повреждений;
• возможность записи и сопоставления трасс для анализа динамики состояния линии;
• инструменты для передачи результатов измерений и интеграции с внешними системами.

Сферы использования

Устройство TDR2000/3 INT применяют при обслуживании линий связи, телекоммуникационных и электрических магистралей. При этом прибор служит для оперативной локализации мест повреждений и оценки их характера.

При калибровке следует придерживаться утверждённых процедур контроля; это облегчает сопоставление данных между разными сериями измерений.

Описание рефлектометра импульсного TDR2000/3 INT:

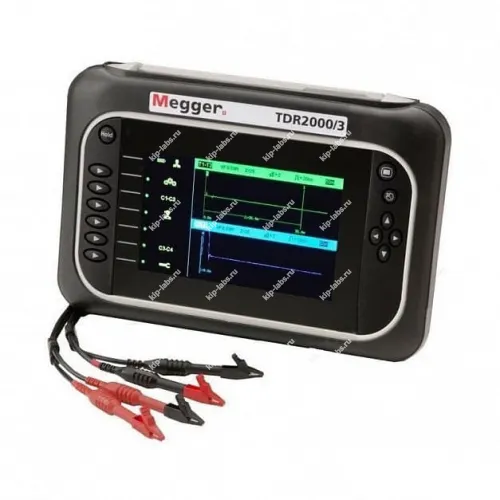

Рефлектометр Megger TDR2000/3 INT предназначен для проверки металлических кабелей на наличие неисправностей Он может использоваться как внутри, так и снаружи помещений, степень защиты от внешних воздействий - IP54. Крупный дисплей прибора имеет подсветку, благодаря которой возможна работа при любых условиях освещения Модель питается от литий-ионной аккумуляторной батареи, заряда которой хватает на 12 часов работы.

Отличительные особенности рефлектометра импульсного TDR2000/3 INT:

• Опция автоматического выбора позволяет автоматически подбирать параметры в зависимости от требуемого диапазона, помогая быстро поставить диагноз ТБИ следа;
• Двойные курсоры позволяют полную гибкость, обеспечивая оператору полный контроль и мгновенное указание расстояния между двумя точками;
• Функция HOLD (удержание) позволяет осуществлять сравнение между трассировками;
• Функция наложения добавляет возможность сравнения двух откликов в реальном времени;
• Автоматическое отключение рефлектометра Megger TDR2000/3 INT 1006-134 через несколько минут простоя экономит заряд аккумулятора;
• Высокое разрешение вместе с белой подсветкой и графическим дисплеем, помогают пользователю в определении ключевых событий на трассе;
• Таймер отключения питания настраивается пользователем: отключение через 1, 5, 10 минут;
• Фактор скорости изменяется в диапазоне от 0.2 до 0.99 шагом 0.01;
• Выходной импульсный сигнал - до 20 вольт от пика к пику в разомкнутой цепи;
• Соответствует стандарту электромагнитной совместимости BS EN 61326-1, В мин для всех испытаний на устойчивость.

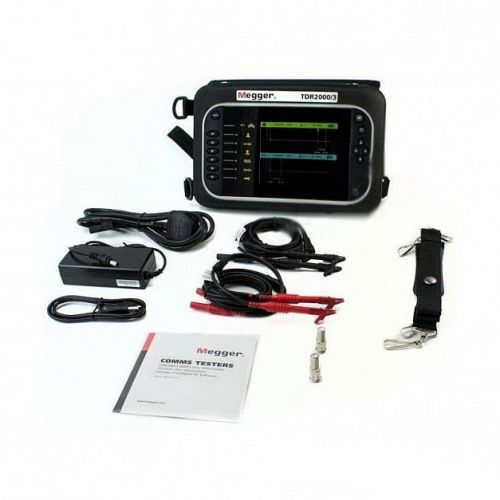

Комплект поставки рефлектометра импульсного TDR2000/3 INT:

Технические характеристики рефлектометра импульсного TDR2000/3 INT:
