TDR1000/3P - рефлектометр импульсный

Назначение и принцип: TDR1000/3P - рефлектометр импульсный

Прибор TDR1000/3P работает по импульсной рефлектометрии и применяется для обнаружения и вычисления координат дефектов и участков с изменённым волновым сопротивлением в кабельных линиях; при этом локализация таких зон осуществляется на основе анализа отражённых импульсов.

Устройство формирует короткий электрический импульс и регистрирует отражённые сигналы. Производитель - Megger, и прибор относится к классу рефлектометры.

Функциональные опции

Аппарат оснащён набором режимов съёма и обработки отражённых сигналов, что позволяет адаптировать диагностическую процедуру под различные типы кабельных магистралей и условия измерений.

• визуализация формы отражённого сигнала на индикаторе;
• определение расстояния до места отражения по времени задержки;
• регулировка параметров импульса для работы с кабелями разной длины;
• фильтрация шумов и подавление помех при снятии сигналов;
• установка скорости распространения сигнала для корректного расчёта расстояний.

При калибровке следует учитывать дискретность измерений. При эксплуатации обычно используют интерфейсы обмена данными и средства архивирования результатов. Уместность дискретности измерений рекомендуется оценивать при подготовке процедуры.

Сферы использования

На практике TDR1000/3P применяют для обслуживания и локализации повреждений в магистральных и распределительных кабельных линиях. В работе прибор также используется в сетях связи, энергетике и на промышленных объектах для оперативной диагностики трасс и планирования ремонтных работ; см. также электроизмерительные приборы.

Конструкция и эксплуатация TDR1000/3P

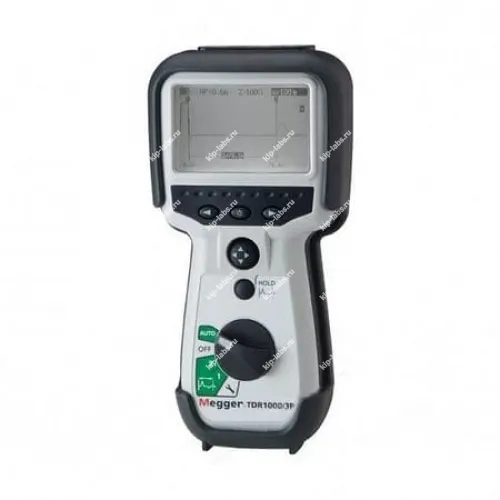

Megger TDR1000/3P - портативный ручной рефлектометр для поиска неисправностей на металлических кабелях; прибор оснащён четырёхпозиционным переключателем управления, что обеспечивает простоту и удобство в эксплуатации.

Подсветка дисплея остаётся включённой примерно одну минуту после активации, что облегчает работу в условиях слабой освещённости. Для экономии заряда элементов питания реализовано автоматическое отключение через 5 минут простоя; степень защиты корпуса - IP54.

Отличительные особенности

• Предназначен для использования на всех типах металлических кабелях с парой жил;
• Автоматические настройки для мгновенного использования;
• Короткий импульс для идентификации неисправностей в начале кабеля;
• Функция удержания трассировки и проведения следующего измерения для возможности сравнения кабелей;
• Обрезиненный корпус устойчив к механическим повреждениям;
• Регулируемая контрастность дисплея рефлектометра Megger TDR1000/3P 1001-789;
• Для использования на Telecom ТНВ-3 цепи, или 150 В;
• Доступно четыре выходных сопротивления (25, 50, 75 и 100 Ом) и коэффициент укорочения между 0.2 и 0.99;
• Показывает расстояние в метрах или футах.

Технические характеристики рефлектометра TDR1000/3P:

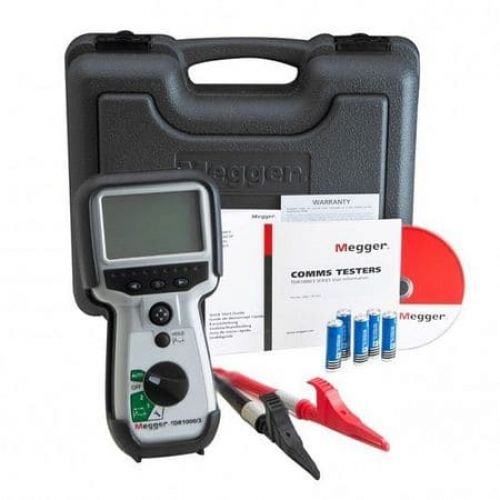

Комплект поставки TDR1000/3P:
