Описание защищённого высокоточного импульсного рефлектометра РИ-307М3

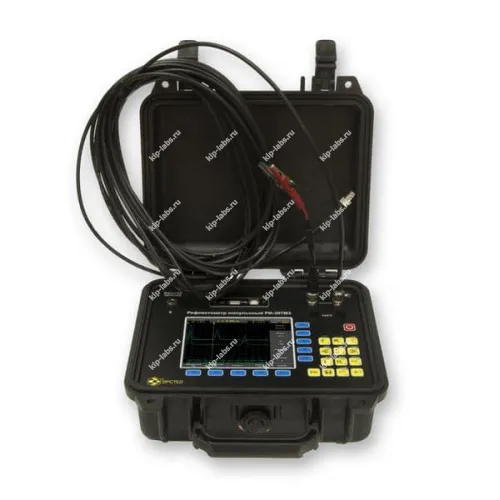

Защищённый высокоточный импульсный рефлектометр ЭРСТЕД РИ-307М3 «СТРИЖ» - это двухканальный полевой кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений в любых металлических кабельных линиях. РИ-307М3 «СТРИЖ» позволяет определить обрыв, короткое замыкание, муфты, низкоомные утечки, сростки кабеля, параллельные отводы, катушки Пупина, разбитость пар, "мерцающие" неоднородности. Прибор имеет защищенное исполнение, благодаря герметичному, ударопрочному корпусу (IP68).
Импульсный рефлектометр РИ-307М3 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- Медножильные кабели связи (ТПП, МКС и т.п.);
- Кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- Силовые кабели (АСБ, ВВГ, СИП и т.п.);
- Воздушные кабельные линии;
- Компьютерные сети (СКС и т.п.);
- Телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
- Для определения длины кабеля при его производстве, складировании и торговле.
Отличительные особенности:
- Ударопрочный, герметичный корпус;
- Пылевлагозащищенная клавиатура;
- Широкий диапазон рабочих температур -20°C…+40°C;
- Мощный LiIon аккумулятор позволяет длительное время обходиться без подзарядки — время непрерывной работы от аккумулятора не менее 8 часов, а функция автоотключения не допустит разряда прибора во время простоя;
- Скоростное зарядное устройство позволяет оперативно подзарядить прибор за несколько минут, обеспечивая при этом достаточное для проведения измерений время работы;
- Небольшие габариты 70х246х124 мм и вес не более 2,5 кг
Технические характеристики импульсного рефлектометра РИ-307М3
| Параметр
| Значения
|
| Дисплей
| цветной TFT 5,7” (640х480 пикселей)
|
| Диапазон измерения расстояния (временной задержки)
| от 0 до 32000 м (от 0 до 320 мкс)
|
| Поддиапазоны измерений
| 0 - 15,125 м (0 - 0,15125 мкс), 0 - 31,25 м (0 - 0,3125 мкс), 0 - 62,5 м (0 - 0,625 мкс), 0 - 125 м (0 - 1,25 мкс); 0 - 250 м (0 - 2,5 мкс); 0 - 500 м (0 -5 мкс); 0 - 1000 м (0 - 10 мкс); 0 - 2000 м (0 - 20 мкс); 0 - 4000 м (0 - 40 мкс); 0 - 8000 м (0 - 80 мкс); 0 - 16000 м (0 - 160 мкс); 0 - 32000 м (0 - 320 мкс);
|
| Минимальная дискретность рефлектограммы
| 3 см на всех диапазонах при КУ=1.500
|
| Эффективная частота дискретизации
| 3.2 ГГц
|
| Диапазон согласованных сопротивлений
| от 25 Ом до 520 Ом
|
| Длительность зондирующего импульса
| от 10 нс до 50 мкс
|
| Амплитуда зондирующего импульса
| около 9.5 В на согласованную нагрузку
|
| Коэффициент усиления
| не менее 40 дБ
|
| Диапазон установки коэффициента укорочения
| от 1.000 до 3.000, с шагом 0.001
|
| Время непрерывной работы от аккумуляторной батареи
| не менее 8 часов, Li-Ion аккумулятор, система быстрой зарядки
|
| Время непрерывной работы через блок питания
| не ограничено
|
| Габаритные размеры
| 70х246х124 мм
|
| Диапазон рабочих температур
| от -20 °С до +40 °С
|
| Масса прибора с аккумуляторной батареей
| не более 2,5 кг
|
Комплектация импульсного рефлектометра РИ-307М3
| №
| Наименование
| Количество
|
| 1
| Защищённый высокоточный импульсный рефлектометр РИ-307М3
| 1
|
| 2
| Зарядное устройство
| 1
|
| 3
| Кабель соединительный 5 м, 75 Ом, BNC.M крокодилы
| 1
|
| 4
| Кабель соединительный 0,1 м, 75 Ом, BNC.M крокодилы
| 1
|
| 5
| Руководство по эксплуатации РИ-307М3
| 1
|
| 6
| Компакт-диск с программным обеспечением
| 1
|
| 7
| Сумка для аксессуаров
| 1
|
