TDR2000/3P - рефлектометр импульсный

Описание модели: TDR2000/3P - рефлектометр импульсный

TDR2000/3P представляет собой импульсный рефлектометр, применяемый для поиска мест повреждений и оценки длины дефектных участков кабельных линий; устройство рассчитано на работу с разными типами проводников, производитель - Megger.

Прибор выполняет стандартные режимы тестирования и отображает координаты отражений на экране, что ускоряет работу на объекте. Кроме того, целесообразно сочетать его с другими диагностическими приборами из раздела рефлектометры.

При необходимости доступна дискретизация результатов для детального анализа формы импульса. Также стоит отметить наличие самокалибровки и коммуникационных интерфейсов для интеграции в автоматизированные системы контроля; такие опции носят вспомогательный характер и не затрагивают базовые измерительные параметры.

Преимущества

• Точное определение места повреждения и измерение расстояния до отражающего участка;
• Понятный интерфейс с быстрым доступом к ключевым функциям;
• Наличие нескольких режимов формирования импульса для работы с разными типами кабелей;
• Компактный портативный корпус, удобный при выездных работах;
• Эффективные алгоритмы обработки сигналов, облегчающие отделение полезных отражений от шумов.

Область применения

• поиск и локализация повреждений в коммуникационных и силовых кабельных линиях;
• проверка и приёмка кабельных трасс при монтаже;
• диагностика кабелей в сервисных службах и эксплуатационных подразделениях;
• использование на объектах телекоммуникаций, электросетей и в кабельном производстве.

Описание импульсного рефлектометра TDR2000/3P:

Рефлектометр Megger TDR2000/3P предназначен для проверки металлических кабелей на наличие неисправностей. Он может использоваться как внутри, так и снаружи помещений, степень защиты от внешних воздействий - IP54.

Крупный дисплей прибора имеет подсветку, благодаря которой возможна работа при любых условиях освещения. Модель питается от литий-ионной аккумуляторной батареи, заряда которой хватает на 12 часов работы.

Отличительные особенности рефлектометра TDR2000/3P:

• Опция автоматического выбора позволяет автоматически подбирать параметры в зависимости от требуемого диапазона, помогая быстро поставить диагноз ТБИ следа;
• Двойные курсоры позволяют полную гибкость, обеспечивая оператору полный контроль и мгновенное указание расстояния между двумя точками;
• Функция HOLD (удержание) позволяет осуществлять сравнение между трассировками;
• Функция наложения добавляет возможность сравнения двух откликов в реальном времени;
• Автоматическое отключение рефлектометра Megger TDR2000/3P 1006-134 через несколько минут простоя экономит заряд аккумулятора;
• Высокое разрешение вместе с белой подсветкой и графическим дисплеем, помогают пользователю в определении ключевых событий на трассе;
• Таймер отключения питания настраивается пользователем: отключение через 1, 5, 10 минут;
• Фактор скорости изменяется в диапазоне от 0.2 до 0.99 шагом 0.01;
• Выходной импульсный сигнал - до 20 вольт от пика к пику в разомкнутой цепи;
• Соответствует стандарту электромагнитной совместимости BS EN 61326-1, В мин. для всех испытаний на устойчивость.

Технические характеристики TDR2000/3P:

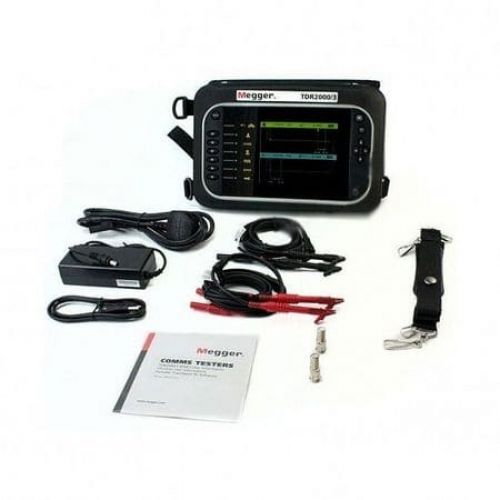

Комплект поставки импульсного рефлектометра TDR2000/3P:
