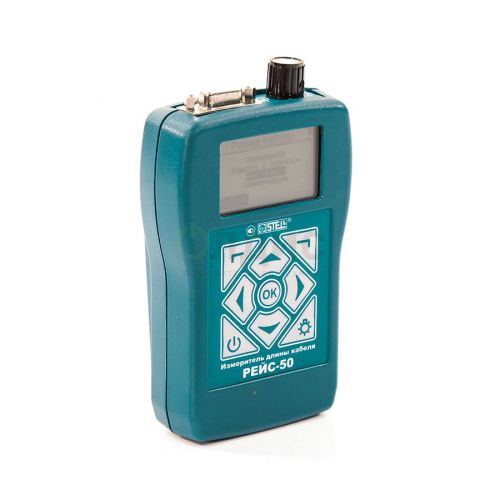

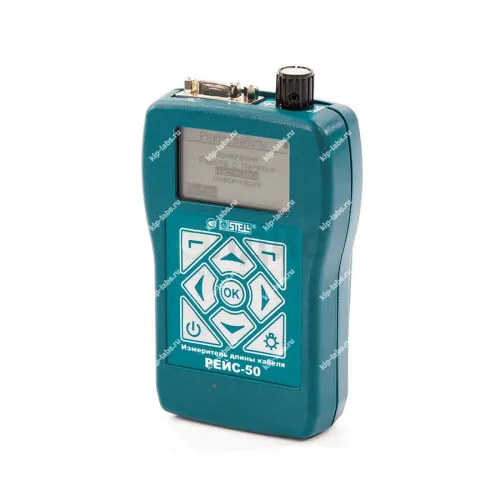

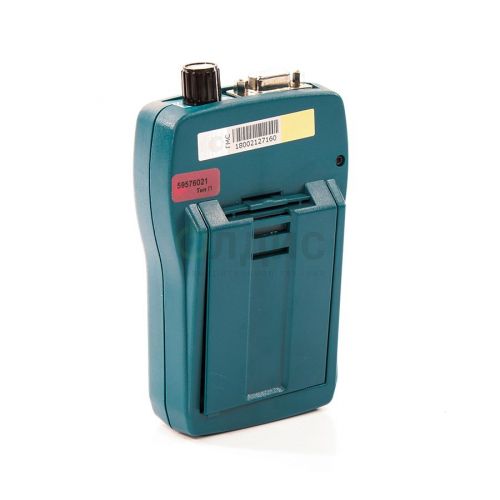

Описание модели: РЕЙС-50 - Цифровой измеритель длины кабелей
РЕЙС-50 - цифровой портативный прибор карманного типа. Он предназначен для определения длины силовых кабелей, кабелей связи, контрольных и кабелей управления, а также прочих типов проводов.
При создании прибора инженеры СТЭЛЛ НПП ориентировались на максимально простую эксплуатацию для пользователей без профильной подготовки, при этом в устройстве применены современные методы измерений и реализована высокая степень автоматизации процедур.
В одном корпусе РЕЙС-50 объединяет два функционально разных модуля: импульсный рефлектометр (TDR) и прибор для измерения длины по сопротивлению (DC). Кроме того, прибор оснащён интерфейсом USB и встроенной памятью; сохранённые результаты можно передать на компьютер для анализа и архивации.
Метод TDR
В основе TDR лежит посыл короткого зондирующего импульса в кабель, который распространяется по линии со скоростью, близкой к скорости света, при этом отражения от неоднородностей возвращаются к точке подключения и регистрируются.
По временному интервалу между посылом и приёмом отражённого импульса определяется расстояние до места отражения. По форме возврата сигнала можно судить о состоянии конца кабеля - разомкнут он или короткозамкнут, и принцип близок к работе устройств из класса рефлектометры.
Метод применим к любым металлическим кабелям, имеющим не менее двух изолированных друг от друга жил. Кабель может быть намотан на барабан, смотан в бухту, прокладываться или висеть на опорах; для измерения длины достаточно подключить прибор к одному концу. При этом метод TDR неприменим для одиночного изолированного проводника (одножильного кабеля).
Для тех пользователей, кто желает углублённого анализа отражённых сигналов, реализован ручной (экспертный) режим работы рефлектометра, что позволяет детально просматривать и интерпретировать осциллограммы. В ручном режиме РЕЙС-50 функционирует как полноценный цифровой рефлектометр.
Метод DC
При DC‑методе через выбранную жилу пропускают заданный ток, измеряют её сопротивление и на основе табличных данных о погонном сопротивлении жилы или по известным диаметру, материалу и температуре вычисляют длину проводника, что позволяет оценить длину изолированного проводника по электрическим характеристикам.
DC‑метод пригоден как для многожильных, так и для одножильных кабелей. Для получения наиболее корректного результата измерение удобнее выполнять при доступе к обоим концам жилы; в случае, если в кабеле имеются две одинаковые изолированные жилы, допускается подключение с одного конца при обязательном качественном коротком замыкании этих жил на другом конце. В этом режиме измеренное значение делят на 2 для получения длины кабеля.
Итого, при DC‑методе требуется доступ к обоим концам кабеля, тогда как TDR‑метод позволяет обойтись доступом только с одного конца.
Дискретность измерений обеспечивает практическую применимость прибора в типичных задачах. При необходимости устройство легко интегрировать в локальные процедуры обработки результатов.
Преимущества
- Максимальная автоматизация измерений
- Минимальные размеры и вес
- Полноценный графический LCD - экран с управляемой подсветкой
- Малое энергопотребление
- Две модификации прибора
- Встроенная память данных и результатов измерений
- Низкая цена.
Область применения
- Измерение длины кабелей и проводов при их производстве, складировании, учете и хранении.
- Измерение длины кабелей и проводов при торговле ими.
- Измерение длины кабелей при прокладке: во время строительства зданий и сооружений, монтажа электрических сетей, линий связи и контроля на кораблях, судах, самолетах и т.п., и при их последующей эксплуатации.
- Прокладка кабельных линий всех типов в связи, энергетике, горэлектротранспорте, железнодорожном транспорте, морских и речных портах, аэропортах и т. п.
- Прокладка сетей кабельного телевидения и компьютерных сетей.
- Монтаж тепловых сетей с предварительно-изолированными трубами на основе пенополиуретановой изоляции.
Технические характеристики цифрового измерителя длины кабелей РЕЙС-50:
| Параметр | Значения |
|---|---|
| Частота калибрационных меток, МГц | От 11,993 до 12,007 |
| Диапазоны измеряемых расстояний до места повреждения или конца линии (при коэффициенте укорочения 1,600), м | От 0 до 62,5; от 0 до 125; от 0 до 250; от 0 до 500; от 0 до 1000; от 0 до 2000; от 0 до 4000; от 0 до 8000 |
| Для остальных значений коэффициентов укорочения верхний предел диапазона измеряемых расстояний определяется из выражения | LB2= LB1·1,600/KY2* |
| Пределы допускаемой основной приведенной (к верхнему пределу измерений (к ВП)) погрешности измерений расстояния, % | ±0,2 |
| Пределы допускаемых значений приведенной (к ВП) погрешности измерений расстояния в рабочих условиях применения, % | ±0,4 |
| Диапазон устанавливаемых значений коэффициента укорочения | От 1 до 7 |
| Дискретность установки коэффициента укорочения | 0,001 |
| Максимальное значение коэффициента растяжки участка рефлектограммы вокруг активного курсора с кратностью 2 (при коэффициенте укорочения 1,600) | 64 для диапазона от 0 до 62,5 м; 128 для диапазона от 0 до 125 м; 256 для диапазона от 0 до 250 м; 512 для диапазона от 0 до 500 м; 1024 для диапазона от 0 до 1000 м; 2048 для диапазона от 0 до 2000 м; 4096 для диапазона от 0 до 4000 м; 8192 для диапазона от 0 до 8000 м |
| Амплитуда зондирующего импульса, В | Не менее 2 |
| Длительность зондирующего импульса, мкс | От 10 х 10-3 до 5 |
| Выходное сопротивление прибора, Ом | От 30 до 450 |
| Перекрываемое прибором затухание, дБ | Не менее 40 |
| Диапазон измерений сопротивления, Ом | От 0 до 10000 |
| Пределы допускаемой абсолютной погрешности измерений сопротивления, Ом | ±(0,001 х R + е.м.р.)** |
| Разрешение по сопротивлению, мОм | Не более 0,1 |
| Диапазон устанавливаемых значений погонного сопротивления, Ом/км | От 0,036 до 17900 |
| Пределы допускаемой абсолютной погрешности измерений погонного сопротивления, Ом/км | ±(0,001 х Rп + е.м.р.)*** |
| Память | Сохранение в памяти до 20 рефлектограмм без растяжки, в том числе при отсутствии питания |
| Отображение информации | Рефлектограмм и результатов их обработки - в графическом виде; режимов, параметров и информации - в алфавитно-цифровом и символьном видах |
| * - LB2 - верхний предел диапазона измеряемых расстояний при коэффициенте укорочения KY2; LB1 - верхний предел диапазона измеряемых расстояний при коэффициенте укорочения 1,600; ** - индицируемое измерителем сопротивление, е.м.р. - единица младшего значащего разряда; *** - Rп - индицируемое прибором значение, е.м.р. - единица младшего значащего разряда | |
| Общие характеристики | |
| Параметры электрического питания | 4 гальванических элемента или аккумулятора типа ААА от 4,2 до 6 В, от источника постоянного тока от 4,8 до 6 В, 0,5 А |
| Диапазон рабочих температур окружающего воздуха, ?С | От -10 до +55 |
| Время установления рабочего режима, мин | Не более 1 |
| Время непрерывной работы в рабочих условиях применения при сохранении своих технических характеристик при питании от внешнего источника питания постоянного тока, ч | Не менее 8 |
| Средняя наработка на отказ, ч | Не менее 6000 |
| Гамма - процентный ресурс | Не менее 10000 ч при ? = 90 % |
| Габаритные размеры, мм | Не более 135 х 80 х 36 |
| Габаритные размеры видимой части экрана, мм | Не более 45 х 27 |
| Масса со встроенными элементами питания, кг | Не более 0,25 |
| Масса в потребительской таре, кг | Не более 1 |

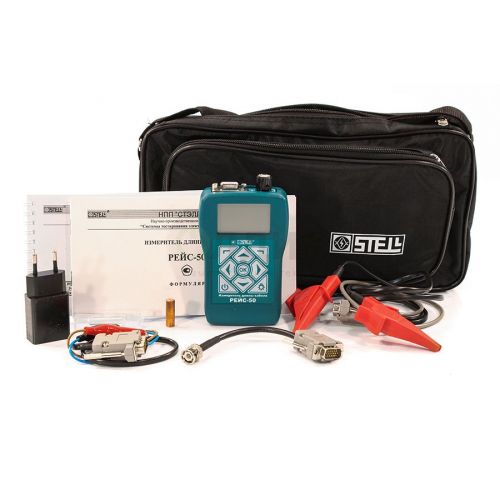

Комплект поставки РЕЙС-50:
| № | Наименование | Количество |
|---|---|---|
| 1 | Цифровой измеритель длины кабелей РЕЙС-50 | 1 |
| 2 | Кабель присоединительный с датчиком температуры (для DC-метода) | 1 |
| 3 | Кабель присоединительный (для TDR метода) | 1 |
| 4 | Кабель калибровки | 1 |
| 5 | Аккумулятор размера ААА | 4 |
| 6 | Блок зарядки от сети 220 В | 1 |
| 7 | Сумка для переноски | 1 |
| 8 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 49514-12 |
| Производитель | СТЭЛЛНПП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
