Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ЭРСТЕД
- Код товара: 16172
- Доступность: В наличии (Срок отгрузки: 10-20 дней)
- Оптовая цена: по запросу
-
Розничная цена:
144 000₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: РИ-303BM

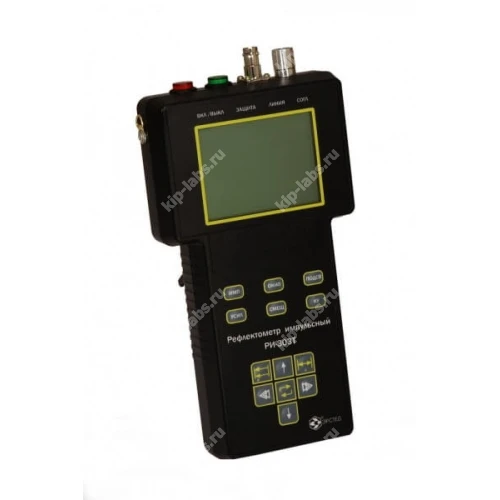

Назначение и принцип: РИ-303BM СТРИЖ - Рефлектометр-тестер
Прибор импульсного типа РИ-303BM СТРИЖ - портативный рефлектометр-тестер от ЭРСТЕД, спроектирован как одноканальный кабельный локатор; при этом его применяют для выявления характера и координат неоднородностей и повреждений в кабельной линии.
Входное устройство имеет встроенную защиту от напряжения в кабеле. Компактные габариты и небольшой вес упрощают работу в ограниченных пространствах кабельных колодцев. Прибор классифицируется как рефлектометры.
Устройство позволяет обнаруживать следующие типичные дефекты кабельных сетей:
- Перерывы в одной или нескольких жилах;
- Короткие замыкания и дефекты с низким сопротивлением (менее 10 кОм);
- Проблемные пайки и неисправные муфты;
- Неисправности в усилительных этапах;
- Наличие ответвлений и место их подключения;
- Обнаружение промокших или участков с повышенной влажностью.
Функциональные опции
- Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек;
- Измерение в реальном масштабе времени;
- Максимальная дальность - до 4,8 км;
- Высокое разрешение по дальности: 12.5 см на всём диапазоне измерений;
- Подавление асинхронных помех;
- Цифровая установка параметров контролируемых линий и всех настроек прибора;
- Возможность детального рассмотрения любого участка рефлектограммы;
- Цифровая индикация расстояния до любого участка рефлектограммы;
- Цифровая индикация расстояния между любыми участками рефлектограммы;
- Встроенная защита входа прибора по напряжению;
- Сохранение рефлектограммы в энергонезависимую память прибора.
Сферы использования
В работе рефлектометр РИ-303BM СТРИЖ применяют при контроле прокладки и эксплуатации следующих типов кабельных линий:
- Силовые кабели (АСБ, ВВГ, СИП и другие);
- Медножильные кабели связи (ТПП, МКС и другие);
- Кабели сигнализации и управления (СБПЗАВпШп и другие);
- Воздушные кабельные линии;
- Компьютерные сети (СКС и другие);
- Телевизионные и радиочастотные кабельные линии (РК-75 и другие);
- Для определения длины кабеля при его производстве, складировании и торговле.
При эксплуатации уместна дискретная фиксация результатов измерений. При калибровке полезно контролировать стабильность базовой линии.
Технические характеристики рефлектометра-тестера РИ-303BM СТРИЖ
| Параметр | Значения |
|---|---|
| Диапазон измерения расстояния (временной задержки) | от 0 до 4800 м (от 0 до 4,8 мкс) |
| Пределы допускаемой основной приведенной погрешности измерения расстояния (временной задержки) в поддиапазонах (окнах) | 30 м, 60 м, 120 м, 240 м, 480 м, 960 м, 2400 м, 4800 м |
| Пределы допускаемой дополнительной приведенной погрешности измерения расстояния (временной задержки) в диапазоне рабочих температур от минус 20 до плюс 40 °С | ±0,42 % от конечного значения поддиапазона |
| Пределы допускаемой относительной погрешности измерения коэффициента укорочения в пределах от 1 до 3 | ± 0,84 % |
| Инструментальная погрешность измерения расстояния | ±0,84 % от конечного значения поддиапазона |
| Диапазон согласованных сопротивлений | от 30 Ом до 400 Ом |
| Длительность зондирующего импульса | от 10 нс до 10 мкс |
| Амплитуда зондирующего импульса | 10 В на согласованную нагрузку (20 В в режиме х/x) |
| Чувствительность приемного тракта при превышении сигнала над уровнем шума в 2 раза на всех поддиапазонах (окнах) | не хуже 1 мВ |
| Диапазон перекрываемого затухания | не менее 80 дБ |
| Диапазон установки коэффициента укорочения | от 1,00 до 3,00, с шагом 0,01 |
| Дисплей | монохромный 3,8? (320х240 пикселей) |
| Время установления рабочего режима | не более 30 сек |
| Время непрерывной работы от аккумулятора | не менее 8 часов |
| Диапазон рабочих температур | от -20 °С до +40 °С |
| Габаритные размеры | 230х130х50 мм |
| Масса прибора с аккумуляторной батареей | не более 0,5 кг |
Комплектация рефлектометра РИ-303BM СТРИЖ
| № | Наименование | Количество |
|---|---|---|
| 1 | Рефлектометр импульсный РИ-303BM СТРИЖ | 1 |
| 2 | Элемент питания типа АА | 4 |
| 3 | Кабель соединительный 1.0 м, 75 Ом, BNC.M-крокодилы | 1 |
| 4 | Ремень для переноски | 1 |
| 5 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ЭРСТЕД |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
