РЕЙС-750 - Рефлектометр оптический портативный Т1-1310/1550-Р (с измерителем оптич. мощ.)

Кратко о модели: РЕЙС-750 - Рефлектометр оптический портативный Т1-1310/1550-Р (с измерителем оптич. мощ.)

Портативный оптический рефлектометр РЕЙС-750 предназначен для полноценного тестирования оптоволоконных линий при их монтаже, вводе в эксплуатацию и дальнейшем обслуживании; при этом устройство спроектировано специалистами СТЭЛЛ НПП и учитывает требования полевых работ.

При автономной работе прибор выполняет рефлектометрические измерения автоматически, дополнительно измеряет оптическую мощность и может выступать в роли источника излучения, что позволяет сократить число используемых приборов и ускорить диагностику; за счёт этого сокращается время проверки трасс, а результаты сразу доступны для анализа.

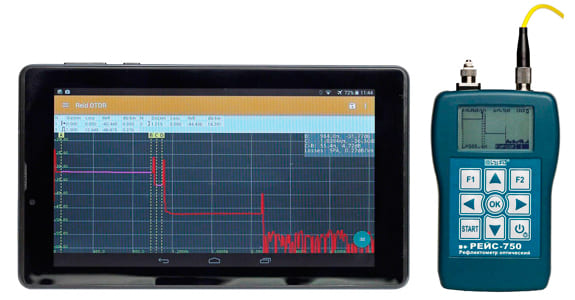

Для организации работы с вынесенным экраном РЕЙС-750 соединяется по Bluetooth с любым планшетом или смартфоном на Android, что превращает мобильное устройство в удалённую панель и экран управления; такие подключения упрощают совместную работу специалистов и передачу данных в облачные сервисы, если это необходимо.

Ключевые особенности

• Два режима работы: автономный и с выносным экраном. В автономном режиме прибор автоматически подбирает параметры измерения, обнаруживает все события трассы и выдаёт готовую информацию, что позволяет оператору быстро получить результаты и при необходимости просмотреть рефлектограмму; режим с выносным экраном обеспечивает дистанционное управление с планшета или смартфона на Android и передачу данных по беспроводному каналу.
• Достаточный динамический диапазон - не менее 34/32 дБ, что даёт возможности, сравнимые с более крупными и дорогостоящими устройствами.
• Низкие мёртвые зоны по событию и по затуханию. Прибор позволяет обнаруживать различные дефекты в линии и точно определять их расстояние: мёртвая зона по событию не превышает 1 метра, а по затуханию - не более 4 метров.
• Малое разрешение по координате: минимальная дискретность считывания рефлектограммы составляет 2 сантиметра, что пригодно при детальном обследовании волокна.
• Компактный и удобный корпус. РЕЙС-750 выполнен в пластиковом брызгозащищённом корпусе, обладает небольшими габаритами и удобен в руке, при этом его конструкция удобна для использования в стеснённых условиях.
• Простота эксплуатации. Программное обеспечение, разработанное специалистами фирмы СТЭЛЛ НПП, автоматизирует процесс измерений, поэтому даже неопытный пользователь может получить рефлектограмму и определить стыки, разрывы и потери после нажатия кнопки «СТАРТ».

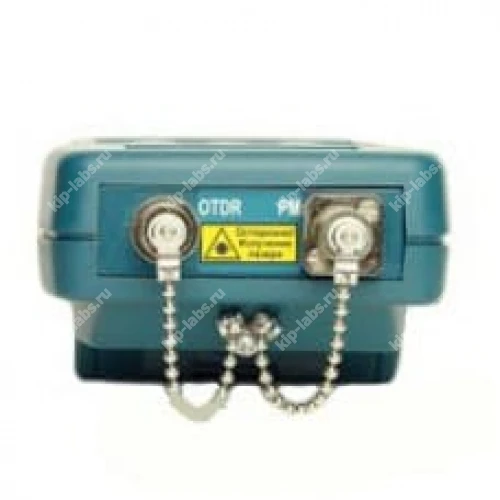

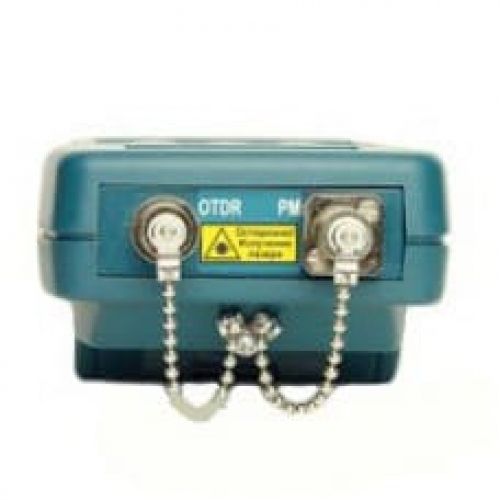

• Встроенный измеритель мощности и источник излучения. В приборе предусмотрены входы OTDR и PM для соответствующих функций.

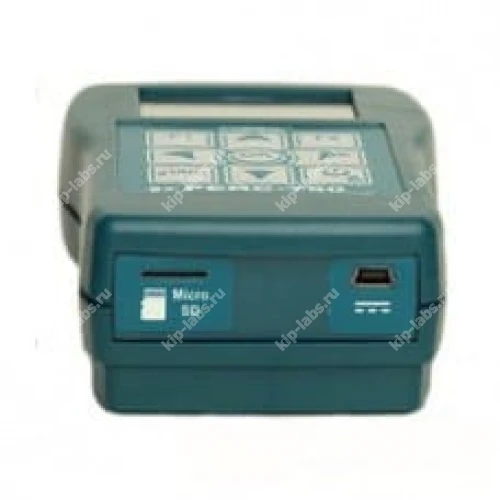

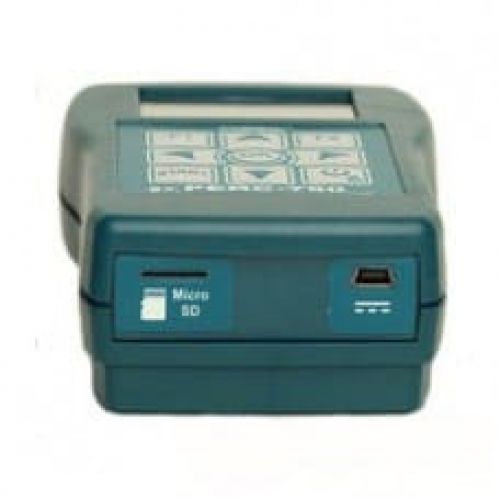

• Внутренняя и внешняя энергонезависимая память. Для хранения результатов используется встроенная энергонезависимая память и сменная карта micro-SD объёмом до 32 GB, что позволяет сохранять тысячи трасс.
• Связь с компьютером по mini-USB для обмена рефлектограммами и прочими данными; это упрощает передачу измерений между прибором и ПК.
• Беспроводная связь по Bluetooth с планшетами и смартфонами на Android и бесплатная программа REID OTDR в Google Play, которая обеспечивает удалённое управление и просмотр сохранённых файлов.
• Поддержка стандартного формата файлов Bellcore/Telecordia - SOR версии 2.0, используемого для рефлектограмм.

Где применяется

РЕЙС-750 используют при приёмочных и пуско-наладочных работах в городских телекоммуникационных сетях и на промышленных объектах, где требуется оперативная проверка трасс; таким образом прибор удобен для полевых бригад, выполняющих монтаж и обслуживание волоконно-оптических линий.

Кроме того, устройство подходит для регулярного сервисного мониторинга и диагностики повреждений на магистралях связи, что позволяет быстро локализовать неисправности и оценить потери на соединениях и сварных швах. Благодаря этому рефлектометр можно применять в составе комплексных процедур контроля качества линий связи.

Небольшая дискретность измерений делает прибор уместным при детальной разведке волокна; при работе с результатами полезно предусмотреть процедуры самокалибровки и использование интерфейсов типа RS-232C в составе корпоративных систем обработки данных.

Технические характеристики рефлектометра оптического портативного РЕЙС-750:

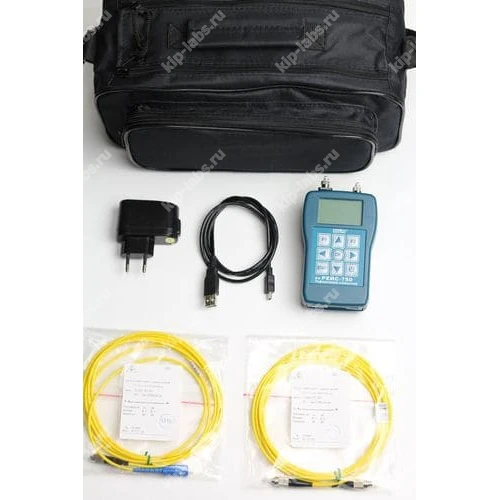

Комплект поставки РЕЙС-750 (без измерителя оптической мощности):
