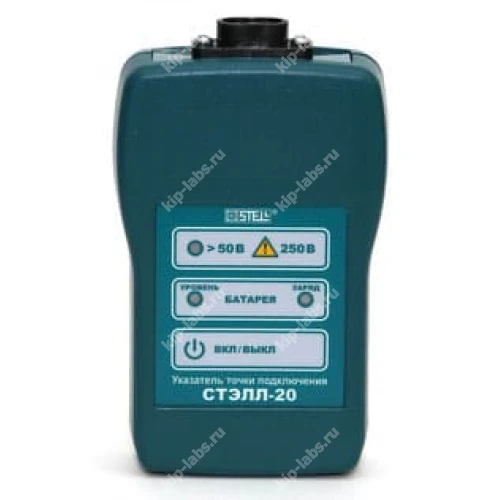

СТЭЛЛ-20 - Указатель точки подключения

Назначение и принцип: СТЭЛЛ-20 - Указатель точки подключения

Устройство СТЭЛЛ-20 служит дополнительным модулем для импульсного рефлектометра и предназначено для выполнения измерений в кабельных сетях с ответвлениями, включая ситуации как с отключением абонентов, так и без него; при этом оно помогает обнаруживать несанкционированные отводы и посторонние подключения. На практике прибор применяется совместно с оборудованием производителя, например, СТЭЛЛ НПП, что повышает удобство интеграции в существующие измерительные комплексы.

При работе с рефлектометром СТЭЛЛ-20 четко визуализирует на экране место подключения - это может быть как ответвление, так и конец линии; при этом множественные отражения от боковых ветвей не искажают основных результатов измерений. В работе прибор допускает работу как с обесточенными кабелями, так и с линиями под напряжением до 250В, а для анализа и сравнения результатов используют специализированные приборы, включая рефлектометры.

СТЭЛЛ-20 разработан для совместного использования с рефлектометрами серии СТЭЛЛ: Рейс-45, Рейс-50 (в режиме TDR), Рейс-100, Рейс-105, Рейс-205, Рейс-305, Рейс-405 и СТЭЛЛ-4500; при этом возможна эксплуатация прибора и с любыми другими моделями рефлектометров. На практике измерения обычно выполняют на обесточенных линиях. Однако нередко требуется проводить замеры в работающих сетях без разъединения абонентов, и СТЭЛЛ-20 предназначен именно для таких условий.

Функциональные опции

1. Порядок выполнения измерений.

Перед началом измерений к входу рефлектометра подключают прилагаемый соединительный кабель и задают коэффициент укорочения кабеля; при отсутствии точного значения его выбирают по таблице или определяют экспериментально, что позволяет сохранить найденное значение во встроенной энергонезависимой памяти сроком хранения не менее 10 лет. Затем щупы соединительного кабеля присоединяют непосредственно к проверяемой линии при работе на отключенном кабеле или через разделительный фильтр СТЭЛЛ-10 при измерениях на линии под напряжением до 250В.

После подключения на дисплее рефлектометра формируется рефлектограмма исследуемой линии. Далее к выбранной точке кабеля подсоединяют сам указатель СТЭЛЛ-20; при этом на рефлектограмме появится пульсирующее отражение, которое служит маркером точки подключения. По экрану с помощью двух вертикальных подвижных курсоров измеряют расстояние от места появления зондирующего импульса до начала пульсирующего отражения.

2. Работа на отключенных и на находящихся под напряжением линиях.

При эксплуатации СТЭЛЛ-20 допускает измерения как на обесточенных кабелях, так и на линиях под напряжением до 250В; при этом его подключение не влияет на работу самой кабельной сети. В работе при напряжении свыше 50В рекомендуется применять разделительный фильтр СТЭЛЛ-10 при подключении рефлектометра.

3. Варианты подключения.

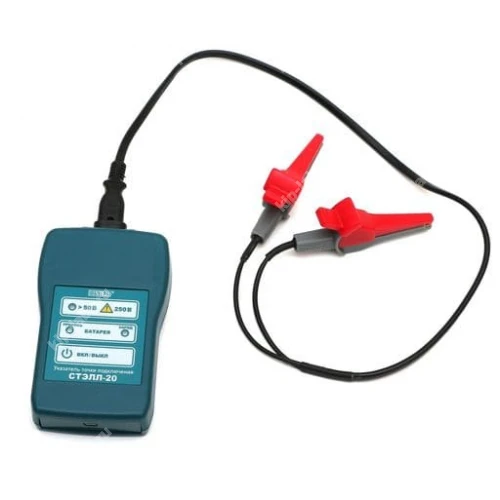

Прибор оснащен двумя проводами подключения: первый - с сетевой стандартной вилкой для подключения к розетке, второй - с двумя хорошо изолированными зажимами типа «Крокодил» для присоединения к шинам и проводам различного типа. Это решение расширяет возможности интеграции прибора в различные точки кабельной инфраструктуры.

4. Оптический и звуковой контроль состояния линии

Наличие на подключенной линии напряжения свыше 50 вольт индицируется красным светодиодом на передней панели прибора; тем самым оператор получает визуальное оповещение о повышенном напряжении. Генерация периодической искусственной неоднородности сопровождается звуковыми сигналами, что облегчает обнаружение пульсирующего отражения.

5. Питание от аккумуляторов с индикацией заряда.

Для минимизации энергопотребления в конструкции СТЭЛЛ-20 реализованы меры по снижению потребляемой мощности, в результате чего прибор имеет относительно низкое энергопотребление; питание осуществляется от 4-х аккумуляторов типоразмера ААА емкостью 800 мА/час. Имеется многоцветный светодиод «Уровень», показывающий состояние заряда: «зеленый» - более 80%, «желтый» - 30…80%, «красный» - 5…30%, «красный мигающий» - менее 5%, при котором генерация искусственной неоднородности прекращается, и дополнительно при уровне заряда ниже 5% прибор подает специальный звуковой сигнал.

Для питания и одновременной зарядки устройства от сети предусмотрен блок питания-зарядка, рассчитанный на входное напряжение 100...260В; время непрерывной работы от полностью заряженных новых аккумуляторов в типичных условиях составляет ориентировочно 24 часа. При выходе аккумуляторов из строя их можно заменить на 4 батареи типоразмера ААА, но в этом режиме нельзя подключать блок питания-зарядку.

6. Удобство управления и техническое обслуживание.

Включение и выключение производится одной кнопкой ВКЛ/ВЫКЛ, а работоспособность прибора контролируют по периодическому звуковому сигналу с частотой ориентировочно 1 Гц; при низком уровне заряда необходимо подключить блок зарядки. При калибровке устройства возможна экспериментальная оценка коэффициента укорочения измеряемого кабеля по отрезку известной длины, что упрощает подготовку к измерениям.

7. Индикатор присутствия напряжения свыше 50В.

После подсоединения СТЭЛЛ-20 к линии значение напряжения в ней контролируется постоянно, и при превышении порога 50В загорается соответствующий красный индикатор. В таких ситуациях требуется подключать рефлектометр через «Фильтр разделительный СТЭЛЛ-10».

8. Компактность и масса.

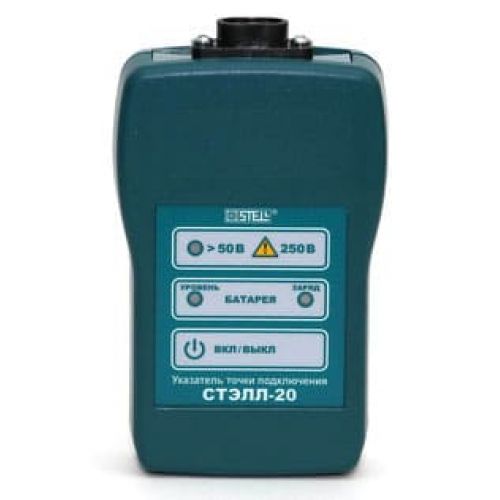

Прибор выполнен в небольшом пластиковом корпусе и имеет массу не более 200 граммов; благодаря компактным размерам он легко помещается в кармане, что обеспечивает простую транспортировку и оперативное использование на объекте.

Сферы использования

• Измерение длины всех участков кабельной сети с ответвлениями
• Локализация кабельных ответвлений с дефектами
• Определение расстояния до места дефекта в кабельном ответвлении
• Выявление отводов и подключений к кабельной линии
