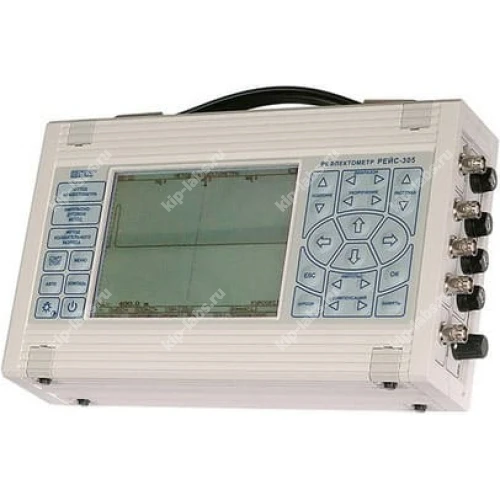

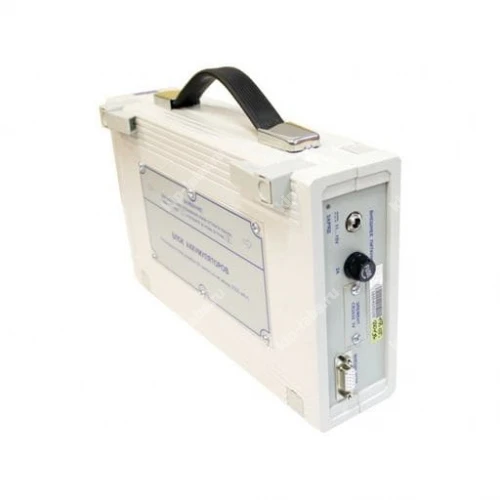

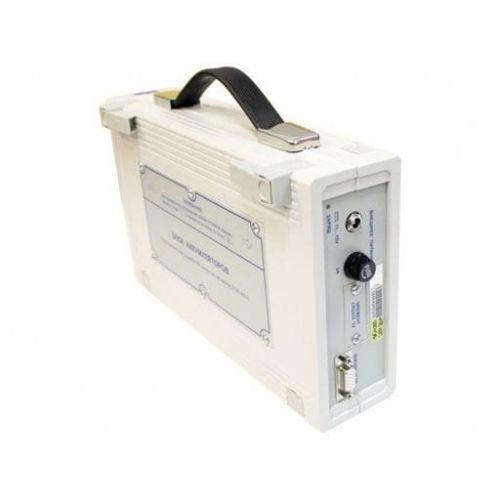

Назначение и принцип: РЕЙС-305 -Цифровой рефлектометр
Прибор РЕЙС-305 представляет собой цифровой рефлектометр, применяемый для обнаружения всех типов повреждений в силовых и прочих кабельных линиях, при этом он реализует три основных метода измерений: импульсную рефлектометрию, метод колебательного разряда и импульсно-дуговой метод.
Модель выпускает СТЭЛЛ НПП, а по функциональному назначению устройство относится к классу рефлектометры. В работе это обеспечивает универсальность при диагностике кабельных трасс. При эксплуатации обычно обращают внимание на дискретность измерений и необходимость контроля калибровки.
Функциональные опции
Ниже приведён перечень ключевых особенностей, отражённых в техническом описании.
- Три прибора в одном корпусе: мощный импульсный рефлектометр, измеритель расстояния до места дефекта кабеля методом колебательного разряда, измеритель по импульсно-дуговому методу.
- Низкая инструментальная погрешность измерения - не более 0,2%.
- Особое удобство и простота применения за счет возможности простого перехода от одного метода измерения к другому и за счет прямого (без меню) управления всеми основными параметрами прибора.
- Высокая разрешающая способность за счет специальной формы зондирующего импульса.
- Возможность измерения "мерцающих" повреждений.
- Наглядность измерений за счет отображения рефлектограмм, режимов измерения, измеренных параметров, комментариев и подсказок оператору на большом ЖК-экране (115х90 мм) с высоким разрешением (320х240 точек) и подсветкой.
- Возможность регулировки яркости и контрастности изображения.
- Отведение большей части экрана под отображение рефлектограмм и тонкий луч обеспечивают особое удобство при анализе рефлектограмм.
- Три входа для одновременного подключения трех линий (трех жил кабеля).
- Наличие встроенных часов позволяет не только постоянно индицировать текущее время, но и запоминать в памяти точное время записи рефлектограмм.
- Возможность работы при недостаточной освещенности.
- Выход на компьютер.
- Питание: от встроенных аккумуляторов, промышленной сети 85...265 В частотой 47...63 Гц или бортовой сети автомобиля 11...15 В.
- Небольшое энергопотребление, наличие режима энергосбережения.
- Наличие индикации заряда аккумуляторов позволяет выполнить их своевременную подзарядку.
- Высокая надежность, прочный пластмассовый корпус.
- Широкий диапазон рабочих температур –10…+50 С.
- Удобная складывающаяся ручка для переноски. Специальные складывающиеся ножки обеспечивают удобство работы с прибором в горизонтальном, вертикальном и наклонном положениях.
- Небольшой вес 2 кг.
Сферы использования
Ниже - перечень типовых областей применения, где прибор показал свою эффективность при эксплуатации.
- Поиск мест повреждений в силовых кабельных линиях - тремя методами, в других кабельных линиях - по крайней мере одним методом - методом импульсной рефлектометрии;
- Особо эффективно использование РЕЙС-305 в электротехнических кабельных лабораториях;
- Эксплуатация линий электропередачи промышленных предприятий и учреждений, железных дорог, нефтепроводов, электростанций, судов и самолетов;
- Паспортизация кабельных линий;
- Диагностика состояния кабельных линий, в том числе посредством определения "мерцающих" повреждений;
- Эксплуатация различных кабельных линий во всех отраслях народного хозяйства;
- Производство и торговля кабелями.
- Непосредственное измерение любых двух из трех линий, подключенных к прибору, и отображение на экране самих рефлектограмм или их разностей;
- Вывод текущих рефлектограмм на экран и запись в память с присвоением имени;
- Вывод на экран из памяти для сравнения двух наложенных друг на друга рефлектограмм;
- Индикация разности рефлектограмм;
- Возможность совмещения двух рефлектограмм для снижения методической погрешности;
- Аналоговая фильтрация и цифровое усреднение (сглаживание) рефлектограмм.
Технические характеристики цифрового рефлектометра РЕЙС-305:
| Параметр | Значения |
|---|---|
| Частота калибрационных меток | От 3998 до 4002 кГц |
| Диапазоны измеряемых расстояний до места повреждения или конца линии (при коэффициенте укорочения 1,500) | 200; 400; 800; 1600; 3200; 6400; 12800; 25600; 51200 м |
| Пределы допускаемых значений основной приведенной погрешности измерения расстояния на диапазоне 200 м (от конечного значения) | ±0,4% (на уостальных диапазонах ±0,2%) |
| Пределы допускаемых значений приведенной погрешности измерения расстояния в рабочих условиях применения в диапазоне 200 м (от конечного значения) | ±0,8 % (в остальных диапазонах ±0,4 %) |
| Диапазон устанавливаемых значений коэффициента укорочения | От 1 до 7 с дискретностью установки коэффициента укорочения 0,001 |
| Отсчет расстояния | С помощью двух вертикальных курсоров - нулевого и измерительного |
| Диапазон устанавливаемых значений коэффициента растяжки участка рефлектограммы вокруг активного курсора с кратностью 2 (при коэффициенте укорочения 1,500), м | От 0 до 200 при максимальном значении растяжки 1; от 0 до 400 при максимальном значении растяжки 2; от 0 до 800 при максимальном значении растяжки 4; от 0 до 1600 при максимальном значении растяжки 8; от 0 до 3200 при максимальном значении растяжки 16; от 0 до 6400 при максимальном значении растяжки 32; от 0 до 12800 при максимальном значении растяжки 64; от 0 до 25600 при максимальном значении растяжки 128; от 0 до 51200 при максимальном значении растяжки 128 |
| Амплитуда зондирующего импульса | На нагрузке 50 Ом не менее 6,5 В (повышенная не менее 22 В) |
| Длительность зондирующего импульса | Регулируется от 20 нс до 25 мкс |
| Возможность включения импульса компенсации | На диапазонах от 1000 нс и выше |
| Амплитуда импульса компенсации | На нагрузке 50 Ом не менее 7 В. |
| Длительность импульса компенсации | От 0 до 15 мкс (Амплитуда зондирующего импульса длительностью менее 20 нс не нормируется) |
| Выходное сопротивление прибора | От 30 до 700 Ом |
| Перекрываемое прибором затухание | Не менее 80 дБ |
| Диапазон усиления | От -12 до 60 дБ |
| Память | Сохранение до 500 рефлектограмм, в том числе при отсутствии питании |
| Режимы при работе с памятью | Присвоение имени запоминаемой рефлектограмме до 32 символов; запоминание рефлектограмм с растяжкой; запоминание с усреднением до 255 рефлектограмм; удаление рефлектограмм из памяти; измерение расстояния с помощью двух курсоров; включение растяжки в пределах запомненной рефлектограммы; настройка параметров прибора по параметрам запомненной рефлектограммы; запоминание и удаление до 250 коэффициентов укорочений |
| Режимы измерения | Нормальный - считывание и отображение текущей рефлектограммы одного из входов L1, L2, L3; сравнение - наложение двух рефлектограмм с любых двух входов или памяти и входа; разность – отображение разности двух рефлектограмм с любых двух входов или между памятью и входом; раздельный – отображение рефлектограммы канала L1-L2, L1-L3 |
| Способы запуска при использовании импульсно-дугового метода | Ожидание дуги – однократный запуск от первого входного сигнала, после нажатия кнопки старт/стоп; автозапуск – автоматический запуск от каждого входного сигнала |
| Способы запуска при использовании метода колебательного разряда | Ожидание разряда – однократный запуск от первого входного сигнала, после нажатия кнопки старт/стоп; автозапуск – автоматический запуск от каждого входного сигнала |
| Общие характеристики | |
| Отображение информации | Рефлектограммы и результаты их обработки - в графическом виде; режимы, параметры и информация - в алфавитно-цифровом и символьном видах |
| Обеспечение технических характеристик | Не более 2 минут по истечении времени установления рабочего режима |
| Прибор допускает непрерывную работу в рабочих условиях применения при сохранении своих технических характеристик в пределах норм | Течение времени не менее 8 ч при питании от внешнего источника постоянного тока |
| Прибор сохраняет свои технические характеристики при питании | От 10 гальванических элементов или аккумуляторов типа АА напряжением от 10,2 до 14 В; от источника постоянного тока напряжением от 11 до 15 В |
| Ток, потребляемый прибором от источника постоянного тока | Не более 0,5 А, при номинальном напряжении 12 В |
| Средняя наработка на отказ | Не менее 6000 ч |
| Гамма - процентный ресурс прибора | Не менее 10000 ч при g = 90 % |
| Габаритные размеры прибора | 275 х 166 х 70 мм |
| Масса прибора со встроенными элементами питания | Не более 2,5 кг |
| Масса прибора в потребительской таре | Не более 5 кг |

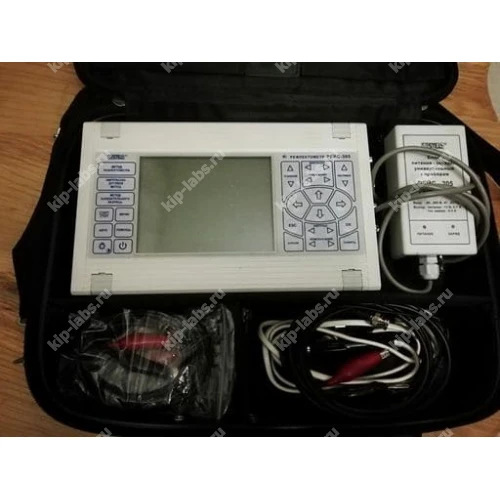

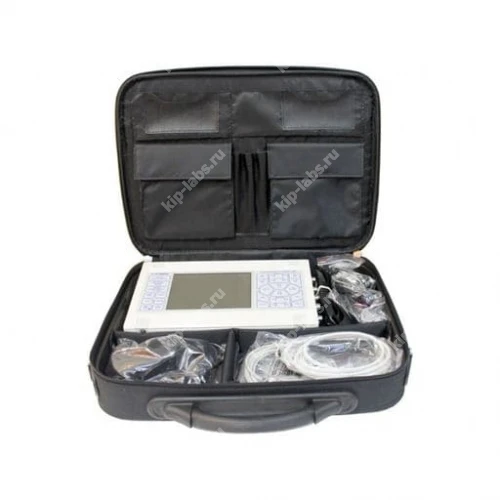

Комплект поставки РЕЙС-305:
| № | Наименование | Количество |
|---|---|---|
| 1 | Цифровой рефлектометр РЕЙС-305 | 1 |
| 2 | Кабель соединительный 2 м | 3 |
| 3 | Кабель синхронизации | 1 |
| 4 | Кабель поверки | 1 |
| 5 | Кабель присоединительный | 1 |
| 6 | Кабель питания 12 В | 1 |
| 7 | Универсальный блок питания-зарядки | 1 |
| 8 | Предохранитель ВП2Б-1 0,25 А 250 В | 4 |
| 9 | Предохранитель ВП2Б-1 1А 250 В | 1 |
| 10 | Сумка | 1 |
| 11 | Руководство по эксплуатации | 1 |
| 12 | Формуляр | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 39543-08 |
| Производитель | СТЭЛЛНПП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
