Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: КБ Связь
- Код товара: 16177
- Доступность: В наличии
-
82500₽
- С учетом НДС 82500₽
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 5800 7.0
Описание рефлектометра оптического Квант-VFL:

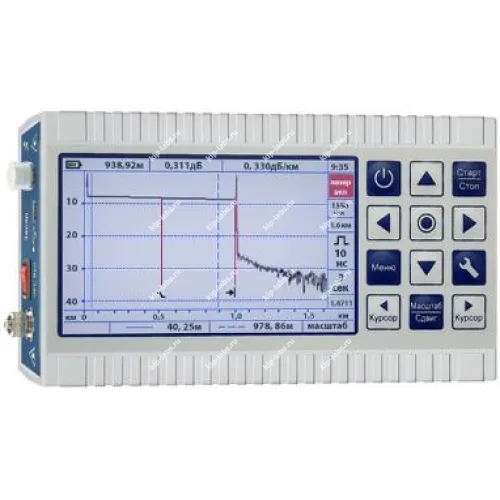

Рефлектометр оптический КБ Связь Квант-VFL служит для измерения затухания в оптических волокнах и их соединениях, измерения длины кабеля и расстояния до мест неоднородностей в волоконно-оптических системах передачи. Встроенный визуальный дефектоскоп позволяет выполнять идентификацию волокна в кассетах, обнаруживать некачественные контакты, трещины , сварочные стыки, обрывы, перегибы оптического волокна визуальным методом. Рефлектометр может применяться при строительстве, ремонте и обслуживании волоконно-оптических линий связи.
Функциональные особенности рефлектометра оптического Квант-VFL:
- Простота в эксплуатации: настройка всех параметров измерения на одном экране в течении нескольких секунд.
- Высокая чувствительность.
.jpg "Настройки.jpg")
- Сохранение рефлектограмм в внутренней памяти с параметрами измерений и дополнительным текстом.
- Энергонезависимая память и часы реального времени.
- Экранная клавиатура для создания названия рефлектограммы.
- Связь с компьютером по USB-интерфейсу для передачи снятых рефлектограмм.
- Маленький размер.
.jpg "Портативность.jpg")
- Автоматический анализ рефлектограмм в табличной форме с указанием событий, типов событий в виде пиктограмм, расстояний до событий, потерь в дБ до событий и после событий.
- Автоматический анализ рефлектограмм с установкой на самой рефлектограмме в месте события маркеров красного цвета и пиктограмм соответствующих типу события.
.jpg "Событие.jpg")
- Питание от аккумуляторной батареи емкостью 4400 mA/ч или от сети переменного тока 220 В.
- Связь с компьютером по USB-интерфейсу для передачи снятых рефлектограмм (ПО для просмотра рефлектограмм на ПК в комплекте).
.jpg "Связь с пк.jpg")
- Измерение затухания на выбранном участке.
- Расчет затухания на 1 км. кабеля.
.jpg "Схема.jpg")
Опции
- Связь с компьютером через USB-интерфейс.
- Тип разъема FC.
- Встроенный визуальный дефектоскоп (VFL) с выходной мощностью 10 МВт.
Технические характеристики рефлектометра Квант-VFL:
| Параметр | Значение |
|---|---|
| Модель | Квант-VFL |
| Тип излучятеля | лазер |
| Диапазон измеряемых расстояний | от 0-50 м до 200 км |
| Разрешение | 0,25 м |
| Длина волны | 1310 / 1550 нм |
| Динамический диапазон при импульсе 20 мкс и времени измерения 2 мин (при включенном фильтре) |
30 / 28 дБ |
| Динамический диапазон при импульсе 10 мкс и времени измерения 3 мин | не менее 30 дБ |
| Длительность зондирующего импульса | от 5 нс до 50 мкс |
| Величина мертвой зоны при импульсе 5 нс | по затуханию: 6 м по событию: 3 м |
| Установка показателя преломления | в диапазоне от 1 до 2 с шагом 0,00001 |
| Число точек рефлектограмм | 12800 |
| Дискретность измерения затухания | 0,001 дБ |
| Питание | Аккумулятор 4400 mA/ч или ток 220В |
| Дисплей | цветной TFT, разрешение 470 х 272 точки |
| Встроенная память | 250 рефлектограмм с параметрами измерений |
| Габариты, мм | 158 х 92 х 36 мм |
| Вес, кг | 0,35 кг |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | КБСвязь |
| Страна производитель | Россия |
| Гарантия (мес.) | 24 |
