Рефлектометр импульсный TDR2000/3Р INT

Назначение и принцип: Рефлектометр импульсный TDR2000/3Р INT

Устройство Megger TDR2000/3Р INT применяется для обнаружения повреждений и определения расстояний до участков с изменёнными электрическими характеристиками в кабельных трассах, при этом производитель указан как Megger.

Прибор реализует метод измерения по времени распространения импульса с последующим анализом отражённого сигнала. Это даёт возможность локализовать дефекты без демонтажа кабеля и оценить состояние линии с минимальным вмешательством; см. также рефлектометры.

Функциональные опции

Прибор выполняет набор основных операций для обследования кабельной трассы, что позволяет поэтапно проводить диагностику и фиксировать результаты измерений.

• формирование импульсного сигнала и приём отражённой составляющей;
• вычисление расстояния до точки изменения импеданса;
• установка и регулировка коэффициента скорости распространения;
• отображение кривой отражения и запись осциллограмм;
• архивация трасс и их сопоставление для оценки динамики дефектов.

Сферы использования

На практике TDR2000/3Р INT применяют для поиска обрывов и выявления мест замыканий в телекоммуникационных и промышленных кабельных сетях. Такое применение характерно как для горизонтальных, так и для магистральных линий.

При эксплуатации прибор сокращает время на восстановление работоспособности линий и облегчает планирование ремонтных работ. Это особенно важно при обслуживании длинных или ответственных участков.

При калибровке следует учитывать дискретность измерений и правильно подбирать фактор скорости распространения, что повышает сопоставимость получаемых результатов; для некоторых типов кабелей возможна необходимость внешней калибровки. Дискретность измерений и опция самокалибровки - параметры, которые целесообразно учитывать при настройке оборудования.

Описание рефлектометра импульсного TDR2000/3P INT:

Рефлектометр Megger TDR2000/3P INT предназначен для проверки металлических кабелей на наличие неисправностей Он может использоваться как внутри, так и снаружи помещений, степень защиты от внешних воздействий - IP54. Крупный дисплей прибора имеет подсветку, благодаря которой возможна работа при любых условиях освещения Модель питается от литий-ионной аккумуляторной батареи, заряда которой хватает на 12 часов работы.

Отличительные особенности рефлектометра импульсного TDR2000/3P INT:

• Опция автоматического выбора позволяет автоматически подбирать параметры в зависимости от требуемого диапазона, помогая быстро поставить диагноз ТБИ следа;
• Двойные курсоры позволяют полную гибкость, обеспечивая оператору полный контроль и мгновенное указание расстояния между двумя точками;
• Функция HOLD (удержание) позволяет осуществлять сравнение между трассировками;
• Функция наложения добавляет возможность сравнения двух откликов в реальном времени;
• Автоматическое отключение рефлектометра Megger TDR2000/3P INT 1006-134 через несколько минут простоя экономит заряд аккумулятора;
• Высокое разрешение вместе с белой подсветкой и графическим дисплеем, помогают пользователю в определении ключевых событий на трассе;
• Таймер отключения питания настраивается пользователем: отключение через 1, 5, 10 минут;
• Фактор скорости изменяется в диапазоне от 0.2 до 099 шагом 001;
• Выходной импульсный сигнал - до 20 вольт от пика к пику в разомкнутой цепи;
• Соответствует стандарту электромагнитной совместимости BS EN 61326-1, В мин для всех испытаний на устойчивость.

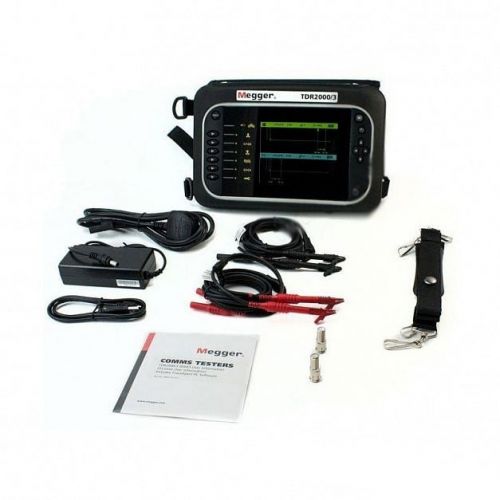

Комплект поставки рефлектометра импульсного TDR2000/3P INT:

Технические характеристики рефлектометра импульсного TDR2000/3P INT:
