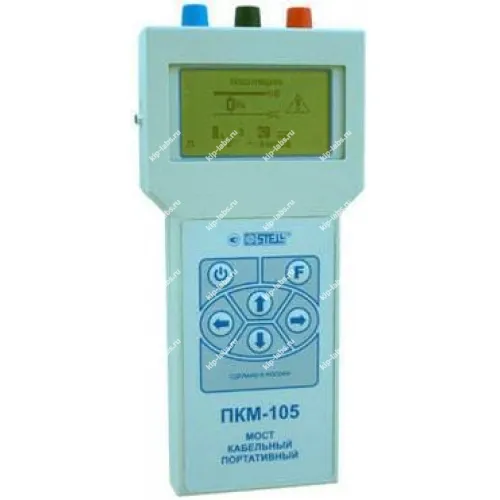

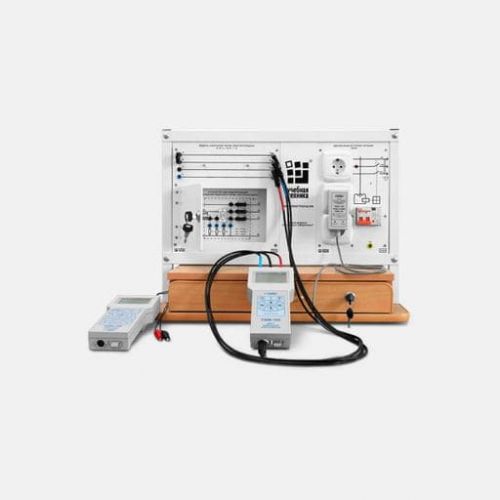

ПКМ-105 - Портативный кабельный мост

Описание модели: ПКМ-105 - Портативный кабельный мост

Портативный кабельный мост ПКМ-105 применяется для контроля параметров кабельных линий и локализации повреждений в телекоммуникационных кабелях, при этом измерения выполняются методами постоянного и переменного тока.

Прибор оснащён микропроцессорным управлением, которое реализует мостовые методики для определения сопротивления шлейфа, оммической асимметрии, емкости и сопротивления изоляции кабеля; кроме того, устройство вычисляет расстояние до обрыва и до участков с пониженной изоляцией. В описании производителя указаны соответствующие возможности, см. СТЭЛЛ НПП, а также прибор относится к задачам, схожим с оборудованием раздела рефлектометры.

Устройство может служить заменой ряду зарубежных и российских изделий, таких как ПКП-5 (Украина), ИРК-ПРО (Россия), BARTEC-10T и BARTEC-5T; также допустимо его использование вместо других аналогичных приборов.

Управление измерительным процессом выполняется встроенным вычислительным модулем под контролем специализированной операционной системы, что позволяет задавать режимы через меню и обрабатывать данные автоматически. Меню и текстовые подсказки доступны на русском и английском языках.

Прибор содержит внутреннюю таблицу параметров кабелей и энергонезависимую память для хранения пользовательских записей; тем самым в память можно сохранить до 64 записей кабелей с именами, марками или типами, а также использовать заранее внесённые производителем параметры для ускорения настройки.

Информация и результаты отображаются на графическом ЖК-дисплее с подсветкой и разрешением 128х64 точки (70х40 мм), при этом экран показывает как графические, так и алфавитно-цифровые представления измерений и режимов работы.

ПКМ-105 позволяет измерять сопротивление шлейфа (петли) с высокой точностью; шлейф понимается как две жилы, закороченные на конце, и для подключения при подобных измерениях предусмотрено три специальных разъёма.

ПКМ-105 также предназначен для измерения сопротивления изоляции кабельной линии величиной до 20 ГОм; измерения выполняются между любыми из трёх подключённых жил.

Измерение емкости кабельной линии доступно в диапазоне до 3 мкФ, что позволяет быстро выявлять исправность отдельных пар в многопарных кабелях. При необходимости такая функция используется для выявления обрывов и оценки целостности жил.

Для определения расстояния до места обрыва прибор сравнивает емкость оборванной и исправной жилы; затем, зная длину исправной жилы или погонную емкость, вычисляется удаление от точки подключения и отображается на экране в единицах длины.

Определение расстояния до участков с пониженной изоляцией (высокоомных повреждений) реализовано мостовым методом, что позволяет локализовать такие дефекты, которые практически не поддаются измерению рефлектометром. Схема подключения жил отображается на экране, и после выбора параметров все измерения выполняются автоматически.

Благодаря широкому диапазону измеряемых сопротивлений от 0.1 Ом до 20 ГОм прибор может эксплуатироваться как обычный омметр или мегомметр; также возможна работа в роли вольтметра для постоянного и переменного напряжений в пределах 0...200В, что даёт представление о наличии наведённых или сторонних напряжений на линии.

Память прибора рассчитана на сохранение до 200 результатов измерений; при этом вместе с каждым результатом сохраняются параметры кабеля, использованные при измерении, а данные сохраняются не менее 10 лет, в том числе при отключении встроенных аккумуляторов. Кроме того, предусмотрена синхронизация информации с компьютером по интерфейсу RS-232.

Вся накопленная информация может быть выгружена в компьютер по интерфейсу RS-232, что упрощает формирование "библиотеки" обслуживаемых линий и автоматическую установку параметров прибора на основе библиотечных данных; при необходимости данные из компьютера можно вернуть в устройство.

Независимо от специфики задач, поддержка обмена по RS-232 делает прибор удобным для интеграции в существующие рабочие процедуры, а дискретность и особенности самокалибровки задаются внутренними алгоритмами и не требуют ручной корректировки в большинстве типичных случаев.

Преимущества

• Высокая точность измерений
• Простота и удобство пользования
• Наглядность измерений за счет отображения на экране измерительных схем
• Упрощение процесса измерения расстояния до места понижения изоляции
• Возможность включения подсветки для работы при недостаточной освещенности
• Питание от встроенных аккумуляторов или промышленной сети
• Малая потребляемая мощность
• Режим энергосбережения
• Высокая надежность
• Малые габариты и вес
• Удобный корпус

Область применения

• Прокладка кабельных линий
• Поиск мест повреждений в кабельных линиях мостовым методом
• Паспортизация кабельных линий всех типов
• Эксплуатация кабельных линий сельских, городских и междугородних телефонных станций
• Эксплуатация кабельных линий связи во всех отраслях народного хозяйства
• Кабельное телевидение и компьютерные сети
• Эксплуатация линий связи промышленных предприятий и учреждений, железных дорог, нефтепроводов, электростанций, судов и самолетов
• Производство и торговля кабелями

Функции прибора ПКМ-105:

• измерить сопротивления шлейфа
• измерить оммическую асимметрию
• измерить емкость линии
• измерить сопротивление изоляции
• определить расстояние до места повреждения (понижения изоляции)
• определить расстояние до места обрыва
• сохранить измеренные параметры кабельных линий во встроенном запоминающем устройстве и на компьютере
• сравнить параметры кабельной линии с ранее измеренными.

Технические характеристики прибора ПКМ-105:

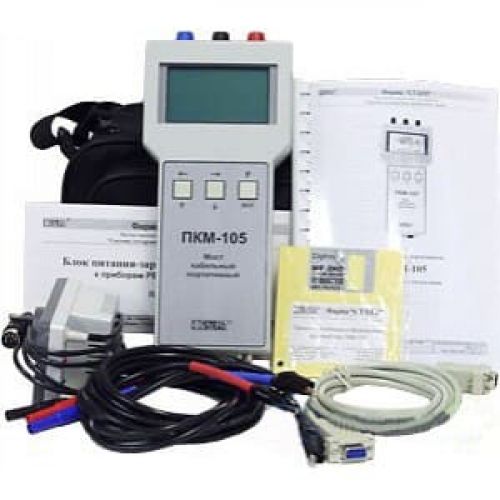

Комплект поставки ПКМ-105:
