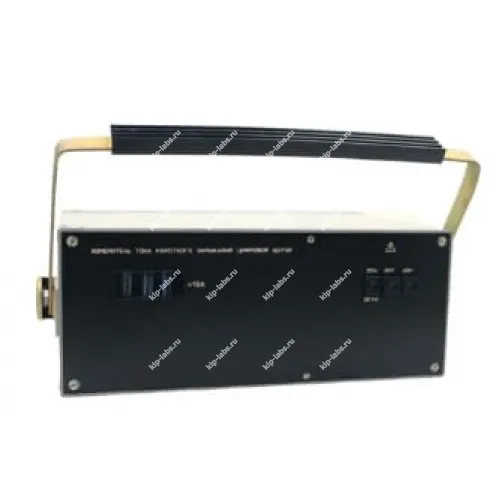

Щ41160 Измеритель тока короткого замыкания

Кратко о модели: Щ41160 Измеритель тока короткого замыкания

Прибор Щ41160 (М417) используется для определения величины тока короткого замыкания в цепи «фаза–ноль». Он рассчитан на работу в сетях переменного тока 380/220 В, 50 Гц, с глухозаземленной нейтралью и углом сдвига фаз между напряжением и током (30± 25).

Изготовлен Уманским заводом Мегомметр, при этом прибор относится к классу омметры и интегрируется в типичные измерительные процедуры.

Поддержка дискретных режимов измерений облегчает последовательную проверку параметров, тем самым упрощая последующую обработку полученных данных.

Ключевые особенности

• Измеряет ток однофазного короткого замыкания в диапазоне 10 - 1000 А, при этом охватывает большинство типичных значений для сетей 380/220 В.
• Питание устройства осуществляется от сети 220 В, 50 Гц, что позволяет использовать стандартное электроснабжение.
• Потребляемая мощность - 20 В А, при этом параметры энергопотребления заданы документально.
• Время установления рабочего режима не превышает 5 минут, что позволяет оперативно переходить к измерениям.
• Продолжительность непрерывной работы - 8 часов. Время перерыва до повторного включения - не менее 15 минут.
• Сохраняет данные при отключении от сети, что позволяет не терять результаты при аварийных отключениях.
• Средний срок службы прибора - 8 лет. Условия эксплуатации - от минус 30 ° С до плюс 40 ° С.
• Габаритные размеры, мм – 335х305х140. Масса, кг – 6,8.

Где применяется

Щ41160 применяют при проверке и диагностике электрических сетей с напряжением 380/220 В и частотой 50 Гц. За счёт учёта глухозаземлённой нейтрали и указанного угла сдвига фаз (30± 25) прибор подходит для эксплуатации в системах с такими параметрами.

Технические характеристики:

• Диапазон измерений тока однофазного к.з – 10 - 1000 А.

• Питание измерителя Щ41160 – 220 В, 50 Гц.

• Потребляемая мощность - 20 В А.

• Время установления рабочего режима - не более 5 минут

• Продолжительность непрерывной работы - 8 часовВремя перерыва до повторного включения - не менее 15 минут.

• Измеритель Щ41160 сохраняет информацию при отключении от сети.

• Средний срок службы прибора - 8 лет

• Условия эксплуатации - от минус 30 ° С до плюс 40 ° С.

• Габаритные размеры, мм – 335х305х140

• Масса, кг – 6,8.
