Миллиомметр МИКО-7М

Описание модели: Миллиомметр МИКО-7М

Прибор Миллиомметр МИКО-7М применяют для определения электрического сопротивления обмоток трансформаторов и электродвигателей, шунтирующих резисторов и прочих участков электрических цепей; он выпускается компанией СКБ ЭП и относится к разделу омметры.

Измерения выполняются амперметр-волътметрическим методом, при этом к проверяемому фрагменту цепи подключают токовые и потенциальные выводы измерительного кабеля.

По токовым выводам проходит постоянный стабилизированный ток. По потенциальным выводам фиксируют падение напряжения на исследуемом сопротивлении.

Особенности конструкции и работы

1. Диапазон измерений и работа в индуктивных и неиндуктивных цепях

• Измерение обмоток силовых и измерительных трансформаторов, обмоток электродвигателей, генераторов, линейных компенсаторов и других индуктивных элементов оборудования;
• Проверка контактов выключателей, резисторов, шин и иных цепей, не содержащих заметной индуктивности;
• Оценка контактов устройств РПН, заземлителей, разъединителей и прочих разъемных и неразъемных контактных соединений.

2. Режимы измерения, ориентированные на тип объекта

Прибор реализует отдельные режимы для резистивных и индуктивных объектов, трансформаторов напряжения, трансформаторов тока и силовых трансформаторов; это учитывает особенности каждого типа исследуемого элемента.

3. Стабильность точности в лабораторных и полевых условиях

Для каждого сопротивления обмотки рассчитывается и устанавливается максимально допустимый измерительный ток, ограничиваемый полезной мощностью прибора, что позволяет сохранять высокий уровень полезного сигнала относительно амплитуды помех в любых условиях.

4. Комплекс защит и соответствие требованиям безопасности

• Защита от превышения измерительного тока;
• Защита от э.д.с. самоиндукции.

При отсоединении кабеля в разрываемой цепи может появиться э.д.с. самоиндукции до нескольких киловольт и возникнуть электрическая дуга, а потому в МИКО-7М предусмотрена резервированная защита от э.д.с. самоиндукции при случайном отключении измерительного кабеля или кабеля питания, что защищает оператора и сохраняет работоспособность прибора.

• Наличие необходимых мер защиты от перегрева измерительного блока;
• Контакт защитного заземления в сетевой вилке и клемма защитного заземления на корпусе измерительного блока.

5. Интерфейсы USB и Bluetooth

• Удалённое управление прибором с компьютера;
• Систематизация и сохранение результатов на внешнем устройстве;
• Формирование отчетов по проведённым измерениям.

Для передачи данных и ведения внешнего архива применяется специальная программа производителя, при этом Миллиомметры МИКО-7М может питаться от сети и доступен в двух исполнениях: без встроенной аккумуляторной батареи (МИКО-7М) и со встроенным аккумулятором (МИКО-7МА).

Дискретность показаний соответствует практическим задачам измерений подобного класса.

Преимущества

• Возможность измерений в широком диапазоне сопротивлений от 10 мкОм до 2 кОм при токах до 10 А, что обеспечивает применение на разнообразном оборудовании;
• Наличие специализированных режимов для трансформаторов и индуктивных объектов, что повышает корректность результатов;
• Резервированные и температурные защиты вместе с контактами заземления повышают безопасность эксплуатации;
• Интерфейсы USB и Bluetooth упрощают сбор данных и документооборот.

Область применения

Прибор используют для контроля и измерений электрического сопротивления обмоток трансформаторов и электродвигателей, а также для проверки шунтирующих резисторов и контактов коммутационных устройств; кроме того, МИКО-7М подходит для диагностики разъёмных и неразъёмных контактных соединений в электроустановках.

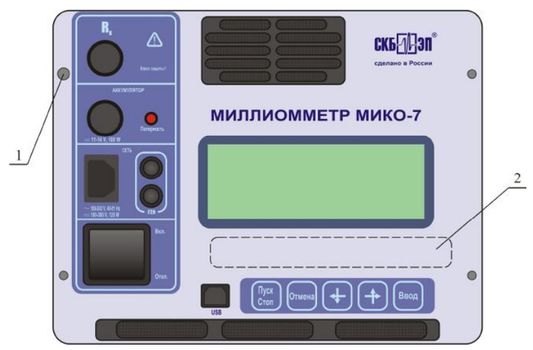

Внешний вид панели: Миллиомметр МИКО-7М

1. Место для нанесения оттисков пломб.
2. Место для нанесения оттисков клейм или размещения наклеек.

Технические характеристики миллиомметр МИКО-7М:

Комплект поставки миллиомметр МИКО-7М:

Дополнительная комплектация миллиомметр МИКО-7М:
