Ф4106А Прибор контроля изоляции

Кратко о модели: Ф4106А Прибор контроля изоляции

Прибор контроля изоляции Ф4106А предназначен для определения сопротивления изоляции в сетях переменного тока с изолированной нейтралью; это касается установок, работающих под напряжением 220 В или 380 В с частотой 50, 60 или 400 Гц. Изделие выпускает Уманский завод Мегомметр , что даёт право считать его специализированным инструментом для таких условий.

Устройство рассчитано на применение как в передвижных, так и в стационарных электроустановках с изолированной нейтралью, при этом его эксплуатация требует соблюдения установленных правил техники безопасности. Также оно классифицируется среди омметры и используется в соответствующих измерительных задачах.

Прибор выполнен для встраивания в щитовую панель, что требует, чтобы во время эксплуатации доступ к разъёму РУ и зажимам ПУ, а также к входным и выходным цепям был закрыт, тем самым исключая посторонний доступ. Это условие необходимо соблюдать для корректной и безопасной работы устройства.

Во внешней цепи питания необходимо устанавливать предохранитель номиналом 0,16 А типа ВПБ-6 или аналогичный, что обеспечивает защиту питания прибора. Замена или подбор предохранителя должны соответствовать указанному типоразмеру.

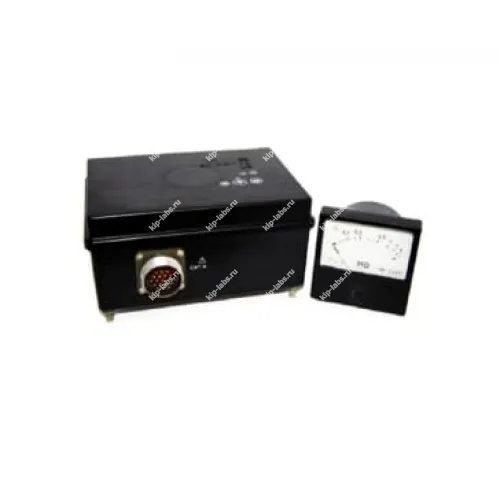

Щитовой вариант прибора Ф4106А состоит из двух основных частей: показывающего (ПУ) и релейного (РУ) устройств, при этом каждая часть выполняет свою функциональную роль. Такое разделение упрощает монтаж и обслуживание.

Ключевые особенности

• Измерение сопротивления изоляции в сетях с изолированной нейтралью.
• Выполнение в щитовом исполнении с раздельными устройствами ПУ и РУ.
• Наличие защиты питания через предохранитель 0,16 А типа ВПБ-6 или аналогичный.

Где применяется

Ф4106А используют в электроустановках с изолированной нейтралью для контроля состояния изоляции, что позволяет своевременно выявлять снижение сопротивления и проводить диагностику. При этом прибор применим как в передвижных, так и в стационарных системах электроснабжения.

Нейтральная рамочная заметка: выбор дискретности индикации и наличие опций интерфейсов следует соизмерять с требованиями эксплуатации и задачи исследования. Также полезно учитывать возможность самопроверки и сервисных процедур при планировании регулярного контроля.

РУ имеет следующие установки сопротивления:

• Ф4106 - 30, 50, 500 кОм
• Ф4106А - 12, 20, 60 кОм.
• Диапазон измерения ПУ – 0,02 - 5 МОм.
• Класс точности ПУ - 2,5.
• Предел допускаемой основной погрешности РУ равен 10% от сопротивления установки.
• Условия эксплуатации - от минус 60 ° С до плюс 60 ° С.
• Исполнение прибора Ф4106 - пылезащищенное, брызгозащищенное, виброустойчивое.

Габаритные размеры, мм:

• РУ - 175х98х143
• ПУ - 80х80х100.
• Масса, кг, не более:
• РУ - 1,3
• ПУ - 0,2.

Время установления рабочего режима - не более 15 минут.

Режим работы - непрерывный. Продолжительность непрерывной работы не ограничена.
