- Производитель: GW Instek
- Код товара: 15933
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
143 660₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: GOM-7805
Расширенное описание на GOM-7805 в формате PDFМикроомметры GOM-7804, GOM-7805.pdf

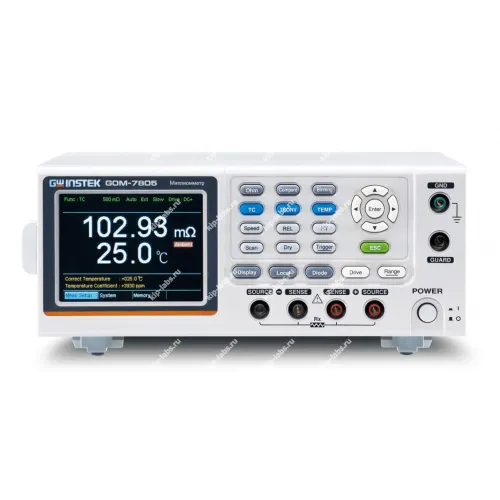

Описание модели: GOM-7805 - Миллиомметры цифровые
GOM-7805 - цифровой миллиомметр для замера предельно малых значений сопротивления, при этом прибор разработан GW Instek и относится к омметры.
Устройство рассчитано на контроль низкоомных цепей с упором на стабильность показаний. При необходимости прибор можно встроить в систему сбора и учёта данных по стандартным интерфейсам.
Преимущества
- Выполняет замеры в миллиомном диапазоне с высокой повторяемостью показаний.
- Интерфейс управления прост, а показания отображаются на удобном экране.
- Встроенные средства защиты и фильтрации уменьшают влияние помех и повышают устойчивость измерений.
- Кроме того, предусмотрены порты для подключения периферии и функции записи данных, что облегчает автоматизацию рабочих процессов.
Область применения
- Применяется для приёмочных испытаний и контроля качества на производственных линиях.
- Подходит для лабораторных исследований при проверке сопротивлений в низкоомных схемах.
- Используется при сервисном обслуживании и диагностике электротехнического оборудования.
Также прибор обладает дискретностью показаний и стандартными интерфейсами для передачи данных, что упрощает интеграцию в учётные системы.
Описание миллиомметра GOM-7805:
Старшая модель GOM-7805 оснащена рядом специфичных режимов управления для измерения «сухих» контактов и низкоомных цепей соединителей, которые полностью соответствуют требованиям стандарта MIL-STD-1344.
По сравнению с предшественниками (GOM-802 и GOM-801H) миллиомметр GOM-7805 имеет большее число измерительных функций, включая 20 ячеек вн. памяти для записи/вызова профилей настройки прибора.
Отличительные особенности миллиомметра GOM-7805:
- 5 разрядов, динамический диапазон 50000
- Базовая погрешность измерения ±0,05 %
- Максимальное разрешение 1 мкОм, тестовый ток до 1 А(пост)
- Режим измерения «сухой контакт» (Uтеста ? 20 мВ) на соответствие стандарту MIL-STD-1344 (только GOM-805)
- Различные типы испытательного сигнала: DC +, DC-, импульсный, ШИМ, Zero (только GOM-805)
- Функции компарирования и допускового контроля со звуковой индикацией
- Измерение в абсолютных и относительных (%) единицах
- Измерение температуры с помощью внешней термопары
- 4-х проводная схема измерения с термокомпенсацией
- Скорость измерения: 10 или 60 изм/с
- Большой графический цветной TFT дисплей
- Задержка запуска измерений
- Тестирование p-n переходов
- Запись до 20 профилей настроек (запись/ вызов)
- Аналоговое управление сортировщик компонентов (выход для подключения внешнего манипулятора или сканера)
- Интерфейсы: RS-232, USB и GPIB (для GOM-805)
Технические характеристики миллиомметра GOM-7805:
| Характеристики | Параметры | GOM-7805 |
|---|---|---|
| Сопротивление | ||
| Пределы измерений | 50 / 500 мОм / 5 / 50 / 500 Ом / 5 / 50 / 500 кОм / 5 МОм | |
| Разрешение | 1 мкОм / 10 мкОм / 100 мкОм / 1 мОм / 10 мОм / 100 мОм / 1 Ом / 10 Ом/ 100 Ом | |
| Тестовый ток | 1 А / 100 мА / 10 мА / 1 мА / 100 мкА / 10 мкА / 1 мкА | |
| Погрешность измерения | ± (0,1 % изм. + 0,02 % диапазона) на пределе 50 мОм ± (0,05 % изм. + 0,02 % диапазона) на пределах 500 мОм...50 Ом ± (0,05 % изм. + 0,008 % диапазона) на пределах 500 Ом.500 кОм ± (0,2 % изм. + 0,008 % диапазона) на пределе 5 МОм | |
| Температура(Опция) | ||
| Диапазон измерений | -50°...399,9°C | |
| Разрешение | 0,1°C | |
| Погрешность измерения | 0,3% изм. ± 0,5°C в диапазоне - 10°C...40°С 0,3% ± 1,0°C в остальных диапазонах | |
| Режимы | ||
| «Сухой контакт» | Огр. U теста ≤ 20 мВ (для диапазонов 500 мОм/ 5 / 50 Ом) | |
| Тип тест-сигнала | DC+/DC-, Импульс, ШИМ, Zero | |
| Общие данные | ||
| Скорость измерения | 10 / 60 изм / с | |
| Запуск измерений | Внутренний, Внешний, Ручной | |
| Дисплей | Цветной графический TFT дисплей: диагональ 9 см, разреш. 320 x 240; Формат индикации измерений: 5 разрядов, макс. индицируемое число 50000 | |
| Интерфейс ДУ | RS - 232, USB , GPIB | |
| Интерфейс аналогового управления | Комбинированный интерфейс (колодка D - sub): Handler / сортировщик, Scan / сканер и EXT I/O для аналогового управления и мониторинга | |
| Напряжение питания | 100... 240 В, 50 / 60 Гц, 25 ВА | |
| Габаритные размеры | 223 х 102 х 283 мм | |
| Масса | 4 кг | |
| Опции | Интерфейс GPIB для G OM - 804, платиновое термосопротивление P t - 100 |
Комплект поставки GOM-7805:
| Наименование | Количество |
|---|---|
| Кабель питания | 1 |
| Измерительный провод GTL - 308 | 1 |
| Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 64966-16 |
| Производитель | GWInstek |
| Страна производитель | Китай |
| Гарантия (мес.) | 12 |
