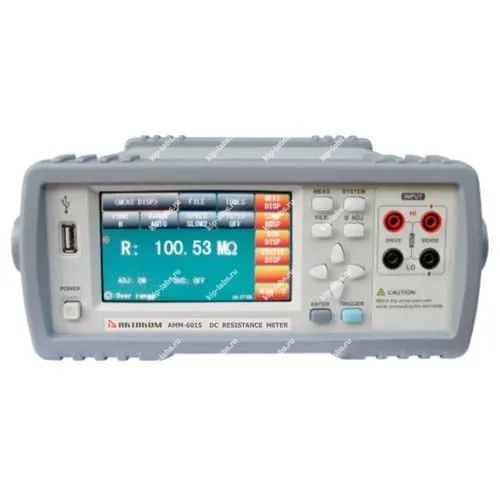

АММ-6015 - микроомметр

Описание модели: АММ-6015 - микроомметр

Микроомметр АММ-6015 предназначен для контроля малых значений сопротивления в электрических цепях, при этом прибор выпускает Актаком и рассчитан на эксплуатацию в сервисных центрах и лабораторных условиях.

Прибор реализует измерения контактного и обмоточного сопротивления с заданной дискретностью. Также он пригоден для проверки шин и электрических соединений, что соответствует классу приборов омметры.

Интерфейсы и способы подключения адаптированы под стандартные испытательные цепи; при необходимости используются внешние переходники и щупы. Дополнительно следует учитывать наличие функций самокалибровки и портов типа RS-232C для передачи данных, что является распространённой практикой в измерительной технике.

Дискретность показаний и возможности интерфейсов влияют на удобство интеграции прибора в автоматизированные системы тестирования.

Преимущества

• Компактный форм-фактор облегчает транспортировку и хранение.
• Спроектирован для контроля невысоких значений сопротивления в условиях сервисного обслуживания и ремонта оборудования.
• Логичная компоновка органов управления сокращает время на проведение серийных измерений.
• Поддерживает стандартные способы подсоединения к объектам контроля.
• Показания устойчивы при типовых режимах эксплуатации.

Область применения

• Диагностика и измерение обмоток электродвигателей и трансформаторов.
• Контроль контактных соединений, клемм и шин в электроустановках.
• Испытания в сервисных мастерских и входной контроль комплектующих.

Техническое описание АММ-6015:

Микроомметр АММ-6015 предназначен для точных измерений на постоянном токе малых и сверхмалых значений сопротивлений, при этом высокая прецизионность 0,05% и разрешение от 1 мкОм достигаются за счёт применения 32-разрядного процессора и SMD-компонентов.

Для повышения точности используется четырёхпроводная схема измерения, которая компенсирует падение напряжения на проводах. Кроме того, в приборе реализованы функции компенсации и преобразования температуры (?t), что снижает влияние окружающей температуры на результаты измерений.

Цифровая обработка результатов включает широкий набор статистических функций; помимо регистрации максимума и минимума, устройство вычисляет среднее значение, общее стандартное отклонение OSD, выборочное стандартное отклонение SSD, а также индексы воспроизводимости Cp и cpk.

Для отображения данных применяется цветной сенсорный ЖК-дисплей с разрешением 480x272 точек и диагональю 11 см. В качестве отображаемого параметра на экране доступны пять вариантов:

• R (Сопротивление);
• R?T (Сопротивление и температура);
• T (Температура);
• LPR (сопротивление на низком токе);
• LPR-T (Температура и результат измерения сопротивления на низком токе).

Кроме стандартных режимов запуска - внутреннего и ручного, - прибор поддерживает внешний запуск и запуск по шине с дистанционным управлением. Кроме того, АММ-6015 совместим со стандартными SCPI-командами управления с ПК, что позволяет интегрировать его в измерительные комплексы.

Упрощению внедрения в автоматизированные линии тестирования способствует, кроме наличия дистанционного управления, также высокая скорость измерения (всего четыре фиксированных значения) и встроенный компаратор для сортировки компонентов с внешним управлением манипулятором (Handler) и акустической сигнализацией.

АММ-6015 подходит для прецизионных измерений сопротивлений контактов, разъёмов, шунтов и резисторов, а также для оценки надёжности гальванических соединений и выполнения прочих задач измерительного характера.

Отличительные характеристики АММ-6015:

• Измерение сопротивления от 1 мкОм до 2 МОм;
• Прецизионная точность до 0,05%;
• 4-проводная схема для высокоточных измерений;
• Максимальная частота дискретизации 50 Мвыб/сек;
• 4 скорости измерения сопротивления (быстрая 10 мс, средняя 25 мс, медленная-1 115 мс, медленная-2 455 мс);
• Скорость измерния температуры 100±10 мс;
• Измерение температуры с температурной компенсацией;
• Аналоговый выход при измерении температуры;
• Автоматический и ручной выбор диапазонов;
• Установка усреднения 1...255;
• Низковольтные измерения (напряжение <40 мВ) диапазоны 2 Ом, 20 Ом, 200 Ом, 2 кОм;
• Внешний, ручной и внутренний запуск;
• Память 30 групп данных;
• Функции статистики: максимальное, минимальное, среднее, общее стандартное отклонение OSD, выборочное стандартное отклонение SSD, индексы воспроизводимости (Cp, cpk);
• Пользовательская автокоррекция нуля;
• Компенсация смещения напряжения OVC;
• Встроенный компаратор со звуковой сигнализацией;
• Блокировка клавиатуры;
• Интерфейс USB DEVICE, USB HOST, RS-232C, HANDLER.

Технические характеристики микроомметра АММ-6015:

Комплект поставки АММ-6015:
