ЭС0212 - Омметр

Назначение и принцип: ЭС0212 - Омметр

Прибор ЭС0212 представляет собой омметр с классом точности 1.5 по ГОСТ 23706-93 и оснащён аналоговой измерительной шкалой; устройство внесено в Госреестр средств измерений, что свидетельствует о его метрологической пригодности. Производителем прибора является Уманский завод Мегомметр , при этом инструмент часто рассматривают в перечне средств контроля из категории омметры.

Аппарат предназначен для выполнения ряда проверочных процедур в электросетях и на оборудовании; ниже перечислены основные задачи, для которых применяют ЭС0212.

• Измерение сопротивления заземляющей проводки с фиксацией малых значений до 20 Ом - для этого реализована параллельная схема измерения, при этом достигается низкое входное сопротивление даже при сравнительно невысоком токе источника питания.
• Выявление обрыва или других повреждений цепи заземления, что позволяет оперативно установить неисправность.
• Определение наличия сопротивления Iперем на оборудованиях в случаях нарушения R изоляции, то есть контроль нарушений изоляционных свойств.

Прибор ЭС0212 оснащён двумя рабочими режимами; переключение между ними производится одной кнопкой - «ИЗМ».

Первый режим служит для обнаружения переменного напряжения на объекте измерения; он активен при не нажатой кнопке «ИЗМ» и обеспечивает обнаружение в диапазоне от 0 до 380В.

Во втором режиме выполняют измерение электрического сопротивления. Данный режим включается при нажатии кнопки «ИЗМ», а диапазон измерений составляет от 0.05 до 20 Ом.

Функциональные опции

• Аналоговая индикация значения на шкале, при этом управление сведено к минимуму - одна кнопка для выбора режима.
• Два рабочих режима: обнаружение переменного напряжения в диапазоне 0–380В и измерение сопротивления в диапазоне 0.05–20 Ом.
• Параллельная схема измерения для получения малого входного сопротивления при относительно небольшом токе источника питания.
• Возможность быстрой проверки целостности заземляющих проводников и определения наличия сопротивления Iперем при нарушениях R изоляции.

Сферы использования

На практике ЭС0212 применяют при контроле заземляющих устройств и проверке электробезопасности на производственных и эксплуатационных объектах; прибор удобен для полевых измерений благодаря компактности и простоте управления. При эксплуатации уместно проводить периодические поверки и оценивать дискретность измерений, что обеспечивает корректную работу в штатных условиях.

Питание и комплект поставки

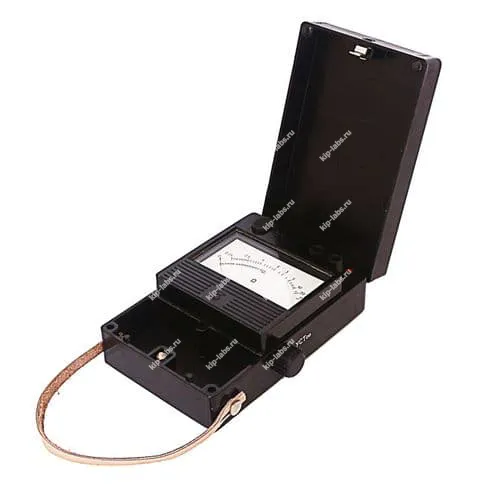

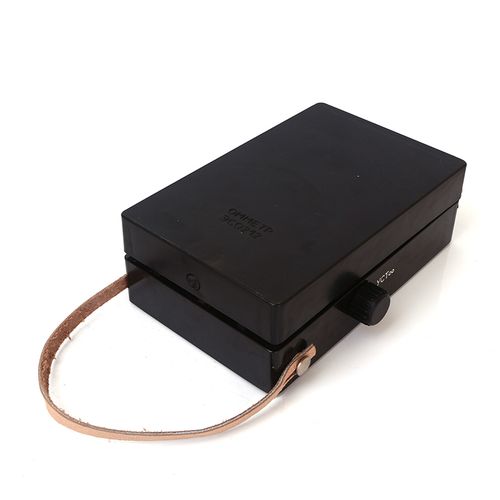

Для питания прибора используется элемент типоразмера AA 1.5 В. Производителем рекомендованы к применению солевые (R6) или щелочные (LR6) источники питания. Корпус прибора эс0212 одновременно выполняет и роль футляра с защитной крышкой и отсеком для хранения измерительных проводов (элементов). Для удобства переноски омметра он оснащен ремнем.

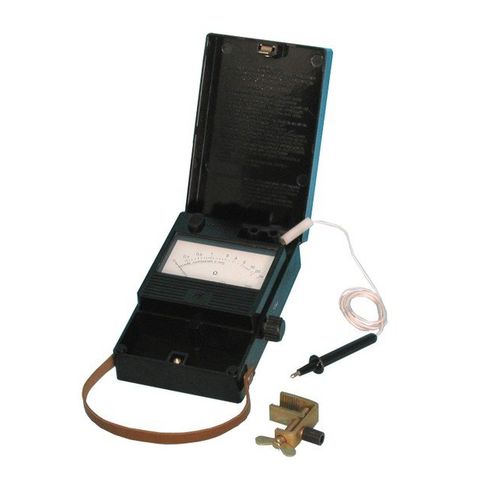

Для определения величины сопротивления и обнаружения на объекте измерения напряжения (постоянного или переменного) прибор комплектуется струбциной и шнуром измерительным.

Поверку этой модели омметра необходимо проводить не реже одного раза в год. При ее проведении производитель рекомендует использовать магазин сопротивлений, R нижней декады которого не превышает 0.01 Ом. При необходимости услуги поверки вы можете заказать у нас.

Закажите омметр эс0212 в нашей компании, и мы отправим его в любой регион РФ на следующий день после оформления заявки (при условии наличия на складе).

Технические характеристики омметра ЭС0212
