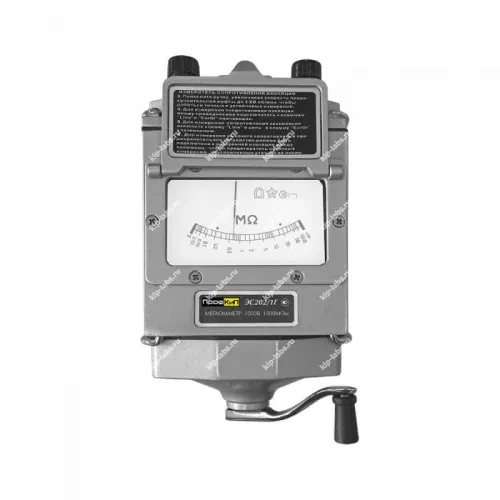

Описание мегаомметра ПрофКИП ЭС202/1Г:
Мегаомметр ПрофКИП ЭС202/1Г (измеритель сопротивления изоляции ПрофКИП ЭС202/1Г) предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением. ПрофКИП ЭС202/1Г применяется для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объемных сопротивлений изоляционных материалов. Питание мегаомметра ПрофКИП ЭС202/1Г осуществляется от встроенного электромеханического генератора.
Отличительные особенности ПрофКИП ЭС202/1Г:
- Измерительное напряжение до 1000 В;
- Диапазон измерений до 1000 МОм;
- Низкая погрешность измерений: ±15%;
- Питание от встроенного генератора;
- Широкий температурный диапазон: -30°С … 50°С;
Технические характеристики:
| Параметр
| Значение
|
| Диапазон измерения сопротивлений
| 0 МОм … 1000 МОм
|
| Измерительное напряжение на зажимах
| 1000 В ±100 В
|
| Предел допускаемой основной относительной погрешности от 0,05 МОм и до верхнего предела
| ±15%
|
| Предел допускаемой дополнительной погрешности, вызванной протеканием в измерительной цепи токов промышленной частоты (помехи) силой до 50 мкА
| ±15%
|
| Остаточное отклонение указателя от нулевой отметки
| не более ±0,5%
|
| Время установления показаний
| не более 15 с
|
| Величина перемещения указателя корректором нуля механическим
| не более ±2% от длины шкалы
|
| Электрическая прочность изоляции
| 5 кВ
|
| Сопротивление изоляции между корпусом и изолированными от корпуса электрическими цепями при нормальных условиях эксплуатации
| 40 МОм
|
| Режим работы
| прерывистый (измерение – 1 мин, пауза – 2 мин)
|
| Нормативные данные
|
| Соответствие группе 3 по ГОСТ 22261 "Средства измерений электрических и магнитных величин. Общие технические условия", но с расширенным диапазоном рабочих температур.
|
| Соответствие требованиям ГОСТ 26104 "Средства измерений электронные. Технические требования в части безопасности. Методы испытаний" к изделиям класс защиты II, ГОСТ Р 51350 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования", категория монтажа (категория перенапряжения) II
|
| Рабочие условия
|
| Температура окружающего воздуха
| от -30°С до 50°С
|
| Относительная влажность
| от 20% до 90%
|
| Атмосферное давление
| от 84 кПа до 106,7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
|
| Общие данные
|
| Средняя наработка на отказ
| не менее 12500 часов
|
| Средний срок службы
| не менее 10 лет
|
| Питание
| от встроенного электромеханического генератора (скорость вращения рукоятки от 120 до 144 об/мин)
|
| Габаритные размеры
| 150 х 130 х 200 мм
|
| Вес
| 2,2 кг
|
Комплект поставки:
| №
| Наименование
| Количество
|
| 1
| Мегаомметр ПрофКИП ЭС202/1Г
| 1
|
| 2
| Измерительный кабель
| 2
|
| 3
| Проводник
| 1
|
| 4
| Руководство по эксплуатации
| 1
|
