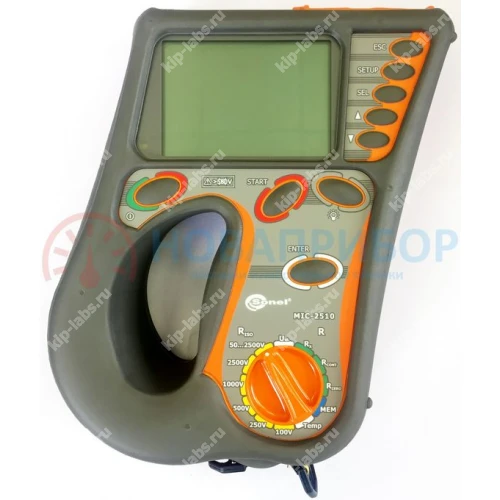

Измеритель параметров электроизоляции MIC-2510

Кратко о модели: Измеритель параметров электроизоляции MIC-2510

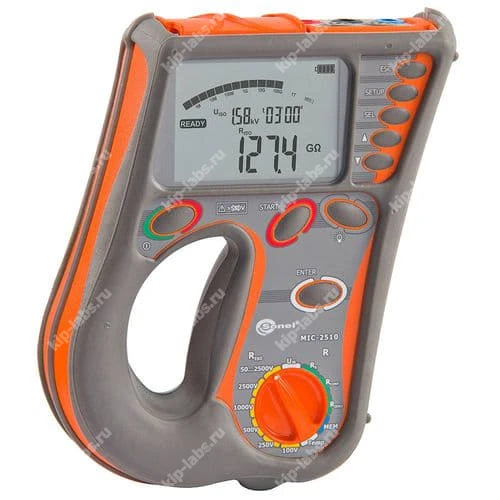

Примечание: данный прибор снят с производства - информация приводится в справочных целях. MIC-2510 представляет собой цифровой мегомметр и применяется для определения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, электродвигателей и других электро- и телекоммуникационных систем; при этом изготовителем является Sonel S.A., а прибор относится к классу мегаомметры.

Устройство формирует испытательное постоянное напряжение до 2500 В и способно регистрировать значения сопротивления изоляции до 2000 ГОм. В приборе предусмотрено задание трёх интервалов времени, что позволяет автоматически вычислять коэффициент абсорбции и коэффициент поляризации; дополнительно во время измерений отображается величина тока утечки и определяется ёмкость проверяемого кабеля.

Кроме стандартных функций, MIC-2510 выполняет проверку сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов при токе не менее 200 мА с разрешением 0,01 Ом. Такие замеры выполняются в режиме, оптимизированном для контроля целостности электрических цепей и низковольтного измерения активного сопротивления, при этом прибор фиксирует и условия окружающей среды.

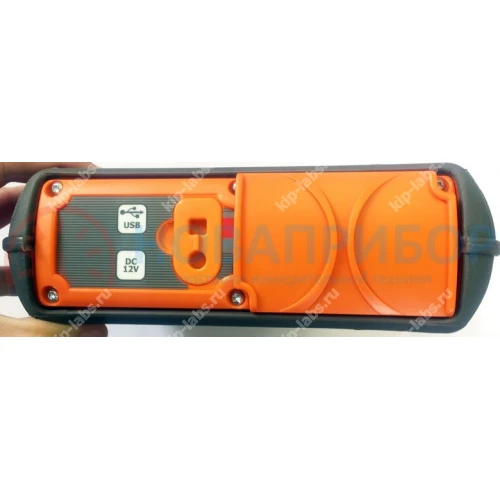

Результаты испытаний сохраняются во встроенной памяти прибора с последующим выводом на компьютер; передача данных возможна по радиоканалу или через USB-интерфейс. Таким образом хранение данных и их экспорт реализованы так, чтобы упростить обработку и документирование измерений в последующих проверках.

Ключевые особенности

• Измерительное напряжение до 2500 В: стандартные величины 100 В, 250 В, 500 В, 1000 В, 2500 В или установка произвольной величины 50...2500 В с шагом 10 В;
• Измерение сопротивления изоляции до 2000 ГОм (2 ТОм);
• Установка трех интервалов времени T1, T2 и T3 в диапазоне 1...600 с для вычисления коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции);
• Звуковая индикация пятисекундных интервалов - упрощает решение задачи по построению временной зависимости;
• Постоянная индикация измеряемого сопротивления или тока утечки;

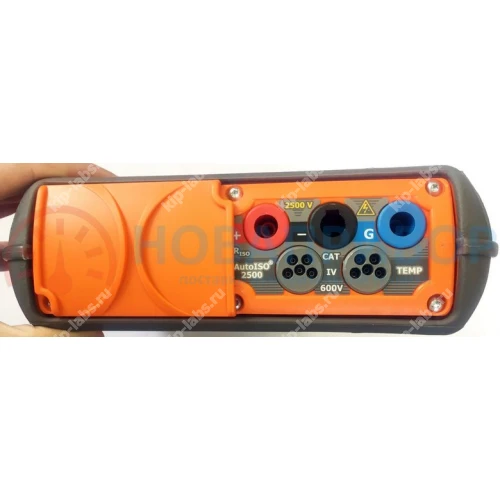

• Измерение многожильных кабелей с использованием адаптера AutoISO;
• Автоматическая разрядка емкости кабеля после окончания измерения изоляции;
• Измерение емкости кабеля (в процессе измерения сопротивления изоляции);
• Измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалом током не менее 200 мА с разрешением 0,01 Ом;
• Низковольтное измерение активного сопротивления;
• Контроль целостности электрических цепей;
• Измерение температуры окружающей среды с возможностью сохранения в память измерителя;
• Измерение напряжения переменного и постоянного тока;
• Сохранение результатов измерений в память (990 ячеек);
• Передача данных на ПК с использованием радиоканала или USB интерфейса.

Где применяется

MIC-2510 используют при проверке изоляции кабельных линий и отдельных проводников в промышленных и коммуникационных сетях; при этом прибор подходит для контроля обмоток трансформаторов и электродвигателей, а также других электроустановок. Такое применение характерно для операций по диагностике состояния изоляции и оценке возраста кабельных систем.

При проведении измерений прибор одновременно фиксирует параметры, важные для оценки старения и влажностного состояния изоляции, что позволяет формировать отчёты о состоянии оборудования. В итоге данные можно сохранять в приборе и экспортировать на ПК для дальнейшего анализа и документирования.

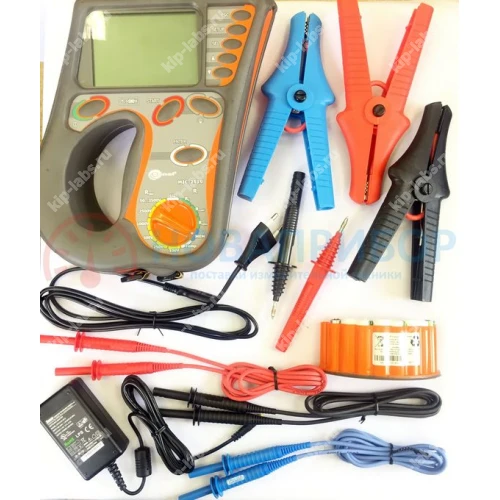

Комплект поставки измерителя MIC-2510:

1. Аккумуляторная батарея NiMH SONEL-10 9,6V - 1 шт.

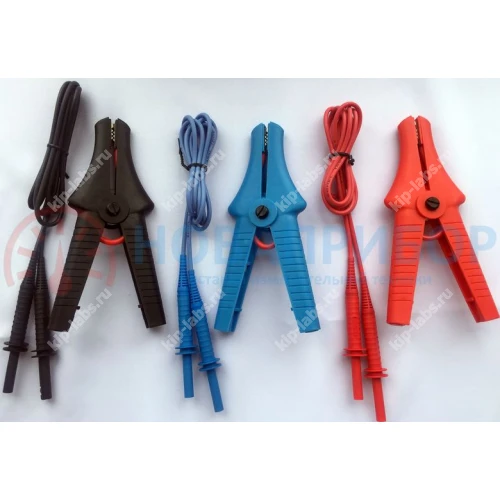

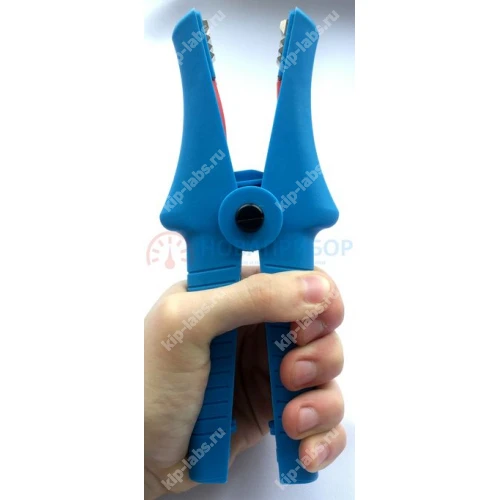

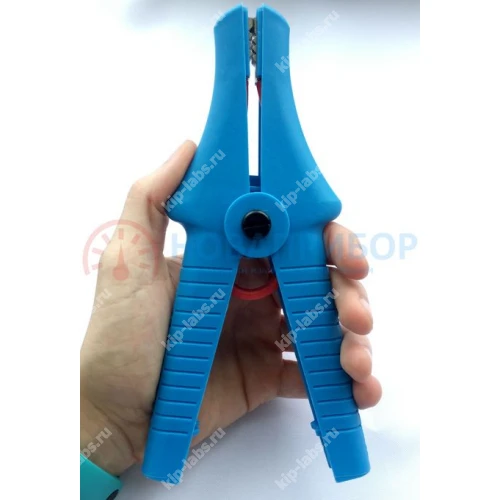

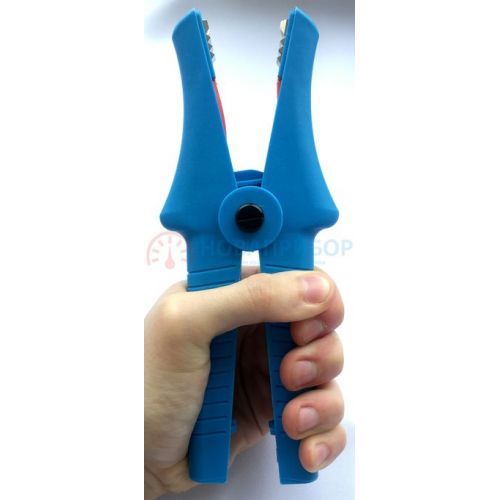

2. Зажим «Крокодил» изолированный голубой К09 11 кВ - 1 шт.
3. Зажим «Крокодил» изолированный черный К09 11 кВ - 1 шт.
4. Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 - 1 шт.
5. Зонд острый с разъемом «банан» красный 5 кВ - 1 шт.
6. Зонд острый с разъемом «банан» черный 5кВ - 1 шт.
7. Кабель последовательного интерфейса USB - 1 шт.
8. Кабель сетевой - 1 шт.
9. Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой - 1 шт.
10. Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный - 1 шт.
11. Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный - 1 шт.
12. Ремень для переноски прибора - 1 шт.

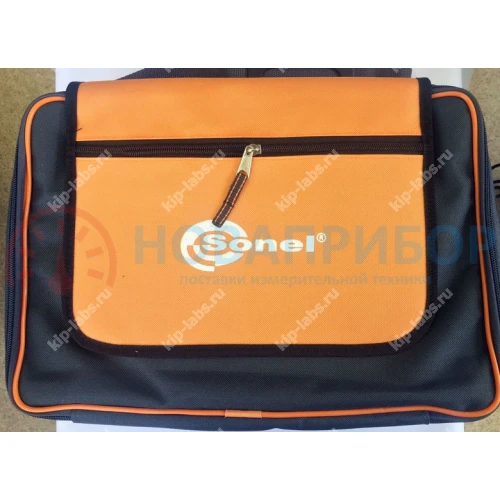

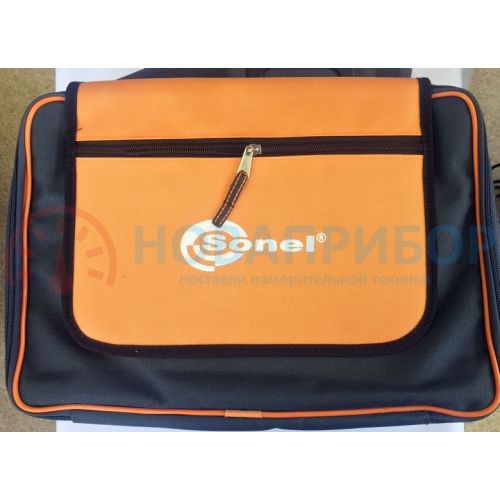

13. Футляр L4 - 1 шт.

Дополнительная комплектация MIC-2510:

• Адаптер AutoISO-2500 - для MIC-2510, MPI-525;
• Температурный зонд ST-1 - для MIC-10k1/2510/5050;
• Беспроводной интерфейс OR-1 (USB) - для MRP-201, MIC-2510, MPI-525, PQM701/702/703;
• Адаптер автомобильный (12В) - для TE-30, TM-2501, MRU-120/200 и MPI-520/525;
• Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой;
• Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» - программа ЭВМ;
• Адаптер AGT-32С;
• Адаптер AGT-16P;
• Адаптер AGT-63P;
• Адаптер AGT-32T;
• Адаптер AGT-32P;
• Адаптер AGT-16T;
• Адаптер AGT-16С.

Технические характеристики измерителя MIC-2510:
