- Производитель: Sonel S.A.
- Код товара: 15052
- Доступность: В наличии
-
84840₽
- С учетом НДС 84840₽
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: WMRUTM2501

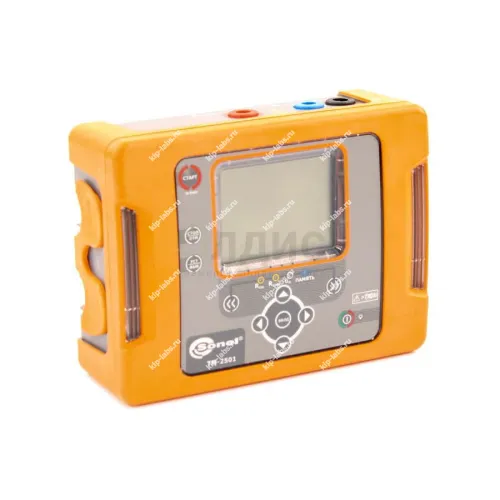

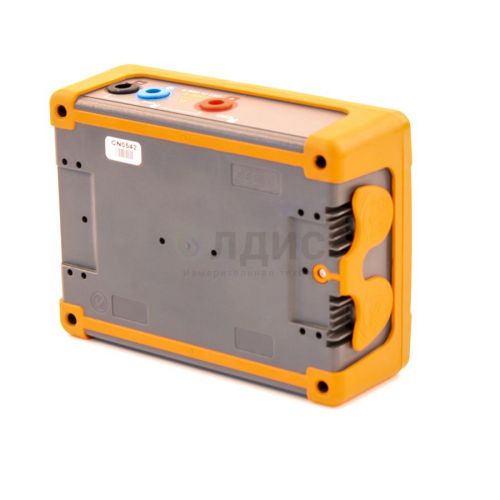

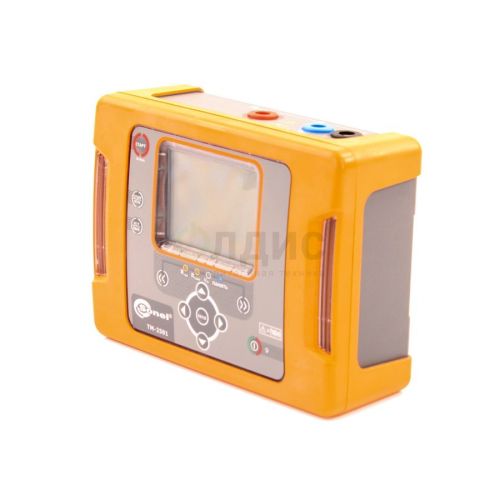

Описание измерителя параметров электроизоляции ТМ-2501:
Измеритель ТМ-2501 относится к цифровым мегомметрам. Изготовлен специально для контроля сопротивления изоляционных характеристик кабельных линий, проводов, трансформаторных обмоток, моторов, прочих установок. Максимально допустимое напряжение для измерения – 2500В постоянного тока. При этом диапазон лимитирован в 1000 ГОм. Благодаря установке трех временных интервалов можно в автоматическом режиме провести подсчеты показатели увлажненности и старения проводки. При необходимости оборудование также может отображать показатель утечки тока.
Благодаря этому оборудованию можно мониторить сопротивление соединений с элементами заземления. Также прибор отображает показатели сопротивления проводников, уравнивая токовые потенциалы не менее 200мА. Разрешение – 0,01 Ом. Прибор также сохраняет результаты измерений, благодаря чему их впоследствии можно передать на компьютер для обработки.
Основной принцип функционирования измерительного оборудования для фиксации параметров электроизоляции заключается в трансформации входящего аналог-сигнала благодаря преобразованию быстродействующего цифрового типа. После получения информации данные проходят математическую обработку величин, на которую влияет расчетный алгоритм конкретного параметра для измерения. Далее результаты выносятся на жидкокристаллический дисплей. Также устройство может быть использовано для подсчета силы токовой утечки через изоляцию электросети, подсчета коэффициента влажности и старения.
При помощи этого прибора можно провести мониторинг сопротивления соединительных заземлителей и элементов заземления. Прибор также проводит измерение инструментов выравнивания токовых потенциалов не менее 200 мА. Вместе с прибором можно найти схему подключения устройства в сеть. Как только измерения будут завершены, на дисплее отобразятся показатели полного контроля.
Отличительные особенности:
В перечне опций, которые имеет в своем арсенале устройство:
- фиксация показателей напряжения до 2500 В с установкой диапазона с шагом в 100 В;
- фиксация показателей сопротивления изоляции до 1 ТОм;
- подсчет коэффициентов абсорбции с установкой трех временных интервалов;
- вычисление сопротивления и токовой утечки;
- после окончания измерения емкость прибора автоматически разряжается;
- анализ в виде графиков с отображением состояния изоляции по трем уровням;
- мониторинг сопротивления соединений контактов и заземляющих, протекционных проводников;
- мониторинг переменного и постоянного токового напряжения до 750В;
- прибор функционирует от интегрированной батареи, может заряжаться от прикуривателя или сети;
- записывание результатов в память устройства;
- перенос данных на компьютер через UBD;
- совместимость с программным обеспечением Sonel Reader;
- диапазон температурных режимов от -20 до +50 градусов Цельсия.
Технические характеристики измерителя ТМ-2501:
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| Измерение напряжения переменного и постоянного тока (True RMS) | ||
| 0,0...750 В | 1 В | ±(3% и. в. + 2 е. м. р.) |
| Диапазон частоты: 45...65 Гц | ||
| Измерение сопротивления изоляции | ||
| Диапазон измерения согласно IEC 61557-2: RISOmin=UISOnom/IISOnom...1,000 ТОм (IISOnom=1 мА) | ||
| 0,0...999,9 кОм | 0,1 кОм | ±(3% и. в. + 20 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...9,999 ГОм | 0,001 ГОм | |
| 10,00...99,99 ГОм | 0,01 ГОм | |
| 100,0...999,9 ГОм | 0,1 ГОм | |
| Превышение диапазона сигнализируется отображением >xxxx ГОм (где xxxx - это предельное значение для выбранного диапазона). | ||
| Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведенной ниже. | ||
| до 100 В | 50 ГОм | - |
| 200...400 В | 100 ГОм | - |
| 500...900 В | 250 ГОм | - |
| 1000...2400 В | 500 ГОм | - |
| 2500 В | 1000 ГОм | - |
| Низковольтное измерение сопротивления. Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА. | ||
| Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом. | ||
| 0,00...19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) |
| ||
| Дополнительные технические характеристики | ||
| Параметр | Значение | |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 | |
| Категория безопасности | IV 600В (III 1000В) по PN-EN 61010-1 | |
| Степень защиты корпуса согласно PN-EN 60529 | IP65 | |
| Питание измерителя | пакет аккумуляторов SONEL NiMH 9,6В, 2 А?ч | |
| Габаритные размеры | 200x150x75 мм | |
| Масса измерителя | 0,9 кг | |
| Температура хранения | –20...+60° C | |
| Рабочая температура | -20...+50° C | |
| Память результатов измерений | 990 ячеек, 11880 результатов | |
| Интерфейс | USB | |

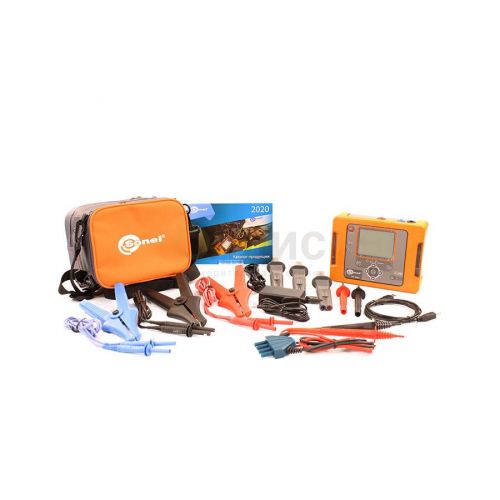

Комплект поставки измерителя TM-2501:
- ТМ-2501 - измеритель параметров электроизоляции - 1 шт
- Зажим «Крокодил» изолированный голубой K02 - 1 шт
- Зажим «Крокодил» изолированный красный K02 - 1 шт
- Зажим «Крокодил» изолированный черный K01 - 1 шт
- Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 - 1 шт
- Зонд острый с разъемом «банан» красный 5кВ - 1 шт
- Зонд острый с разъемом «банан» черный 5кВ - 1 шт
- Кабель последовательного интерфейса USB - 1 шт
- Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой - 1 шт
- Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный - 1 шт
- Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный - 1 шт
- Футляр M8 - 1 шт.
Дополнительная комплектация ТМ-2501:
- Адаптер автомобильный (12В), для MRU-120/200, MPI-520/525;
- K09, зажим «крокодил» изолированный красный;
- PRS-1, зонд для измерения сопротивления полов и стен;
- K09, зажим «крокодил» изолированный голубой;
- K09, зажим «крокодил» изолированный черный.
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP65 |
| Номер в госреестре СИ | 63717-16 |
| Производитель | SonelS.A. |
| Страна производитель | Россия |
