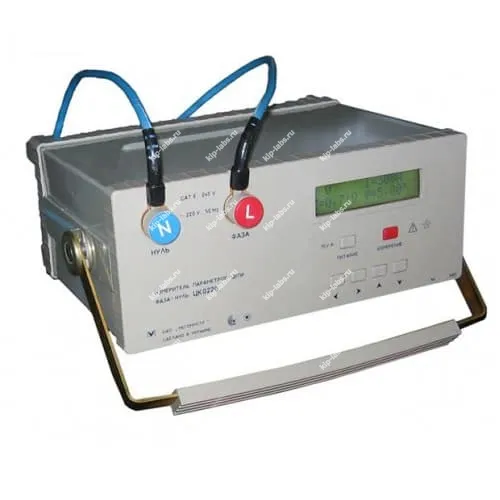

ЦК0220 - Измеритель параметров цепи фаза-нуль

Назначение и принцип: ЦК0220 - Измеритель параметров цепи фаза-нуль

Прибор предназначен для контроля и оценки электрических параметров цепи «фаза–нуль» в сетях переменного тока, при этом обработкой данных и управлением устройством занимается микроконтроллерная система Уманский завод Мегомметр .

На практике устройство используют для оперативных замеров и диагностических процедур в электрических цепях. В работе оно легко интегрируется в регламент проверки и для справки по аналогичным приборам можно обратиться к разделу мегаомметры.

Функциональные опции

При эксплуатации прибор выполняет последовательность измерительных операций, формирует числовые результаты и выводит их на подсвечиваемый дисплей, при этом предусмотрены механизмы сохранения показаний для последующего анализа. Дискретность показаний и возможность самопроверки являются уместными характеристиками для полевых поверочных работ.

Сферы использования

В работе ЦК0220 применяют при обследовании распределительных сетей и проверке целостности цепей «фаза–нуль». При эксплуатации он подходит для проведения оперативных измерений и технической диагностики электрооборудования.

Описание измерителя параметров цепи фаза-нуль ЦК0220:

Измеритель параметров цепи фаза-нуль ЦК0220 измеряет:

• Реальный ток короткого замыкания (Ік.з.) в диапазоне 10 – 10000А с погрешностью ±5% от измеряемой величины;
• Полное сопротивление (Z) в диапазоне 0,022 – 22 Ω с погрешностью ±5% от измеряемой величины;
• Напряжение переменного тока (V) в диапазоне 180 – 245V с погрешностью ±1% от измеряемой величины в цепях фаза-нуль и фаза-заземление частоты 50, 60 Гц, в которых:
• Коэффициент искажения синусоидальной кривой напряжения имеет предельно допустимое значение по ГОСТ 13109-97 Кv=12%;
• Угол сдвига фаз между током и напряжением может иметь значение от 0 до 60 электрических градусов.

Измеритель параметров цепи фаза-нуль ЦК0220 производит:

• Расчёт и индикацию значений цепи:
• Активного сопротивления R;
• Реактивного сопротивления X;
• Угла сдвига фаз φ
• Микроконтроллерное управление и обработку информации;
• Автоматическое отключение прибора от сети питания при появлении во внешней цепи падения напряжения, превышающего 20V, снижении напряжения меньше 180V, или превышении больше 245V;

Измеритель параметров цепи фаза-нуль ЦК0220 имеет:
