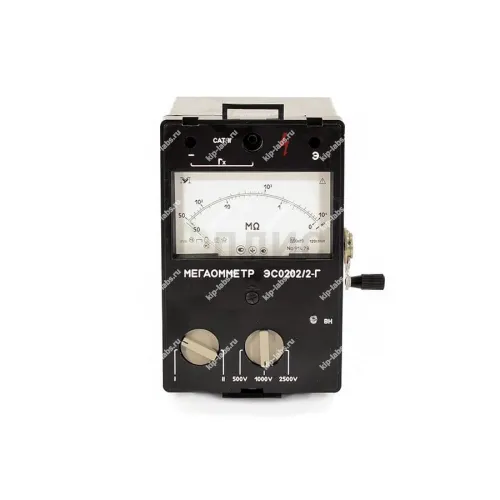

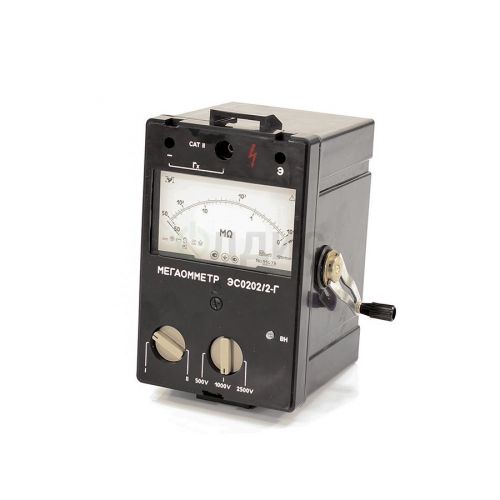

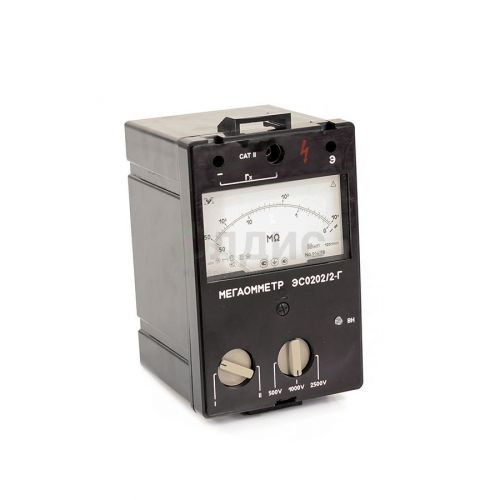

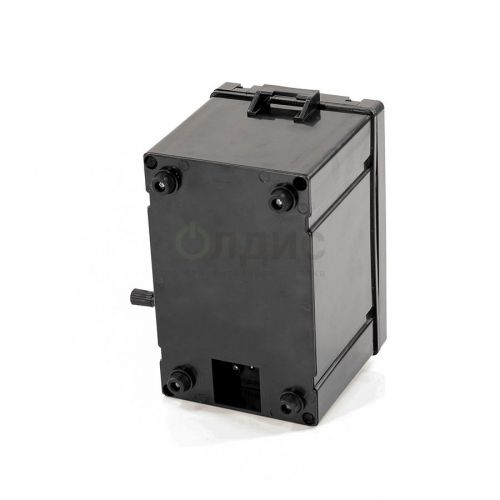

ЭС0202/2Г - Мегаомметр

Назначение и принцип: ЭС0202/2Г - Мегаомметр

Предлагаемая модель реализована для контроля сопротивления изоляции, а отправку приборов по всей территории РФ организует продавец; при этом оформление и сборка заказа позволяют отправить устройство на следующий день после подтверждения заказа при наличии на складе. В описании производителя см. Уманский завод Мегомметр , а дополнительно о роде приборов можно ознакомиться среди мегаомметры.

На практике ЭС0202/2г служит для определения сопротивления изоляции кабелей, проводников и обмоток, при этом диапазон измеряемых значений сопротивления составляет от 5 МОм до 10000 МОм. Измерения выполняют только при отсутствии напряжения на проверяемом участке цепи, что обеспечивает безопасность и корректность показаний.

Функциональные опции

Мобильная конструкция

При эксплуатации прибор не зависит от внешней электросети благодаря встроенному электромеханическому генератору, который формирует выходное измерительное напряжение; он приводится в действие вращением рукоятки со скоростью от 120 до 144 об/мин. Корпус выполнен компактно, масса мегаомметра в полном комплекте не превышает 2.5 кг, и в комплекте предусмотрен ремешок для удобства переноски.

Три фиксированных значения измерительного напряжения

Выбор выходного напряжения осуществляется дискретно при помощи переключателя на лицевой панели, что упрощает подготовку к измерению; дискретность позволяет быстро согласовать режим с требованиями проверяемого объекта. Доступные значения напряжения приведены ниже и перенесены без изменений:

• 500 В,
• 1000 В,
• 2500 В.

Дискретный характер установки напряжения уместен при необходимости быстрой смены режима работы без тонкой подстройки.

Защита от помех и эксплуатационные особенности

При калибровке и при работе реализована защита от влияния сетевых помех с частотой 50 и 60 Гц, что повышает устойчивость измерений в реальных условиях. Прибор оснащён шкальным переключающим устройством с стрелочным индикатором; время установления показаний не превышает 15 секунд, а также поддерживается режим непрерывных измерений в течение одной минуты с последующей паузой в 2 мин.

Отсутствие необходимости в регулярной установке нуля и частой калибровке упрощает эксплуатацию и снижает требования к обслуживанию.

Сферы использования

ЭС0202/2г применяется для контроля изоляции в помещениях и на открытых площадках, при этом конструкция корпуса обеспечивает пылевлагозащищённость для наружного использования. Климатическое исполнение модели позволяет эксплуатацию в диапазоне температур от - 30 до + 50 ° С и при относительной влажности 90 % при температуре + 30 ° С.

В работе прибор подходит для проверок при вводе в эксплуатацию, обслуживании и ремонте кабельных линий, электродвигателей и трансформаторных обмоток; измерения проводят только на обесточенных участках, что согласуется с правилами безопасности и методиками диагностики.

Технические характеристики мегаомметра ЭС0202/2Г:

Комплектация мегаомметра ЭС0202/2Г:
