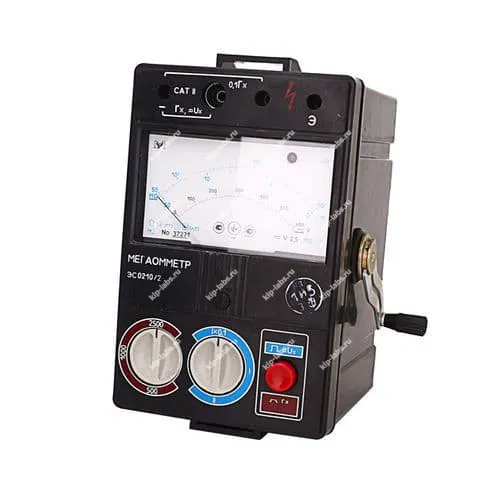

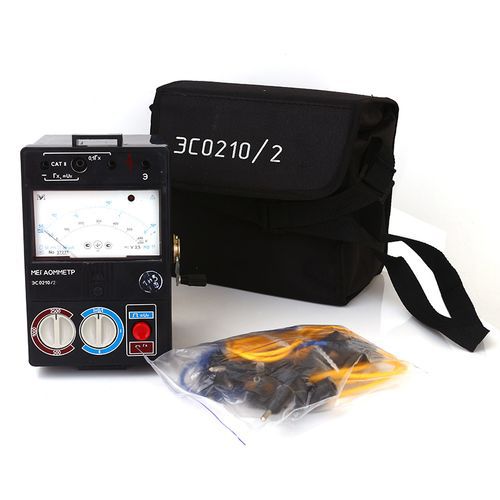

ЭС0210/2 - Мегаомметр

Описание модели: ЭС0210/2 - Мегаомметр

Мегомметр - прибор для определения очень больших электрических сопротивлений (свыше 105 ом), при этом его используют для контроля сопротивления изоляции проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других объектов; кроме того информация по изделиям доступна у производителя Уманский завод Мегомметр и в разделе мегаомметры.

Результаты замеров сопротивления изоляции зависят от температуры и влажности окружающей среды. Поэтому эти параметры обязательно учитывают при проведении измерений.

Приборы серии ЭС0210 предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением, а также для определения действующего значения переменного или величины постоянного напряжения на измеряемом объекте; при этом мегаомметры обеспечивают разряд емкости объекта после завершения измерения.

Модельный ряд ЭС0210 выполнен по схеме измерителя отношений с логарифмической шкалой и включает основные узлы: генератор переменного тока (для ЭС0210Г), трансформатор (для ЭС0210), преобразователь и электронный измеритель. Преобразователь служит для формирования стабильного измерительного напряжения и реализован со схемой регулирования в цепи переменного тока; переключение уровней напряжения осуществляется путём изменения опорного напряжения на делителе.

В вариантах ЭС0210/1, ЭС0210/3, ЭС0210/1Г и ЭС0210/3Г электронный измеритель построен на двух логарифмических усилителях, тогда как в ЭС0210/2 и ЭС0210/2Г дополнительно применяется повторитель напряжения на операционном усилителе; при этом ток измерителя пропорционален логарифму отношения измеряемого и образцового сопротивлений и не зависит от оперативного напряжения.

Класс точности приборов составляет 2,5, что влияет на пределы допускаемых погрешностей измерений, приведённых к длине шкалы и эквивалентных по относительной величине. Пределы основных погрешностей нормированы для рабочей части шкалы, отмеченной точкой.

Для мегаомметров ЭС0210/3 и ЭС0210/3Г при измерениях в диапазоне 500-100000 МW (шкала IIх10) погрешность нормируется только при напряжении 2500 V.

При измерении сопротивления токоведущего проводника относительно земляных оболочек (корпусов) зажим “Э” с землёй соединять нельзя.

Питание мегаомметров ЭС0210 выполняется от сети переменного тока 220В, тогда как модели ЭС0210Г питаются от встроенного электромеханического генератора; скорость вращения рукоятки генератора составляет (120-144) оборотов в минуту.

Оперативный ток при закороченных зажимах находится в пределах (0,6± 0,2) mA.

Время установления показаний не более 15 s. Время заряда емкости объекта величиной не более 0,5 m F не превышает 15 s, а время разряда такой же емкости до безопасного уровня (не более 42V), заряженной до 2500 V, не превышает 4 s.

Режим работы - прерывистый.

Масса мегаомметров ЭС0210 без комплекта шнуров не более 1,9 кг. Масса мегаомметра с комплектом шнуров и футляром не более 2,8 кг.

Норма средней наработки на отказ - 12500 часов, средний срок службы 10 лет.

Дополнительно. При необходимости допускается учёт дискретности показаний при проверочных операциях.

Преимущества

• Схема измерителя отношений с логарифмической шкалой обеспечивает широкий динамический диапазон измерений.
• Наличие средств для разряда ёмкости объекта после измерения повышает безопасность эксплуатации.
• Варианты с сетевым питанием и с электромеханическим генератором дают гибкость в условиях работы.
• Компактные масса и размеры облегчают переноску и применение в полевых условиях.

Область применения

Прибор используют для оценки сопротивления изоляции проводов и кабелей, контроля разъёмных соединений, проверки изоляции трансформаторов и обмоток электрических машин.

Технические характеристики мегаомметра ЭС0210/2:
