Хит
- Производитель: APPA
- Код товара: 14952
- Доступность: В наличии
-
47190₽
- С учетом НДС 47190₽
Работаем с юридическими лицами, бюджетными организациями, ИП
- Артикул: APPA 607
Краткое описание мегаомметра APPA 607:
Мегаомметр APPA 607 представляет собой прибор, который используется для измерения разнообразных параметров в сфере электротехники. Корпус изготовлен из устойчивого к влиянию повышенного уровня влажности материала. Более того, прибор характеризуется высоким уровнем безопасности для пользователей.

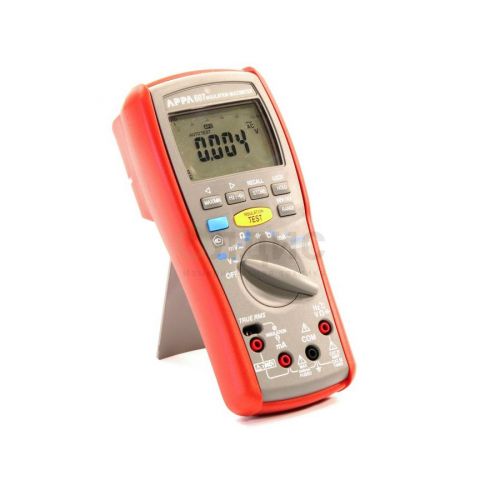

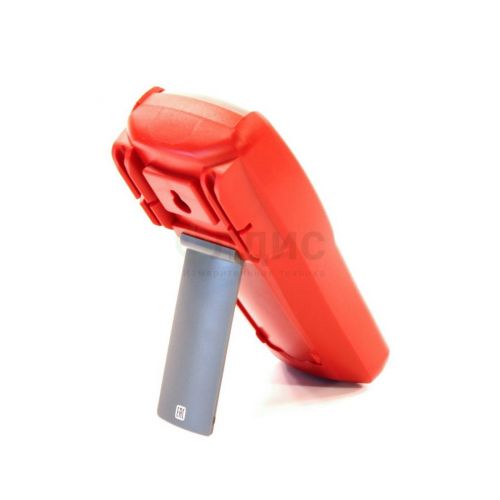

Для удобства в конструкцию включён штатив, а также магнитный держатель и зажим, позволяющий закрепить устройство в удобном для пользователя месте. Питание осуществляется от батареи. При необходимости можно включить режим экономии заряда.
Отличительные особенности:
Измерительный прибор APPA 607 характеризуется рядом особенностей, в число которых входит:
- Возможность измерения среднеквадратичного значения сигналов в произвольной форме.
- Регистрация максимального и минимального значения замеров во внутренней памяти.
- Автоматическое редактирование напряжения постоянного или переменного типа.
- Наличие графической линейной шкалы, рассчитанной на 48 сегментов.
Удобство использования во многом обеспечивается благодаря наличию защитной блокировки управляющих кнопок. Во время использования можно осуществить автоматическое удержание результата тестирования. При этом предусмотрена функция автоматического разряда накопительного конденсатора.
Область применения мегаомметра:
Эксплуатационные характеристики и особенности измерителя сопротивления изоляции APPA 607 дают возможность задействовать его в следующих сферах:
- При установке кабельных систем.
- В процессе монтажа проводки разнообразного назначения.
- При выявлении разрывов, появляющихся в электрических цепях во время их использования.
Прибор в автоматическом режиме дает возможность определить вид измеряемого тока, а также производит разрядку накопительного конденсатора по завершении необходимых работ. Полученные значения удерживаются на экране измерительного прибора.
Назначение APPA 607:
С использованием мегаомметра можно замерить сопротивление изоляции в пределах от 0 до 22 ГОм. При этом замеры выполняются с точностью не ниже 1,5%. Ещё подобный измерительный прибор дает возможность замерить напряжение до 1000 В с незначительной погрешностью в 0,08 %.
При необходимости можно выполнить измерение силы тока, а также произвести тестирование переходов и измерить ёмкость, частоту. Чтобы увеличить точность получаемых результатов, можно активировать функцию компенсации и начального сопротивления. Таким образом, будет обеспечен вывод минимального, среднего и максимального измерения с автоматической записью в памяти.
Технические характеристики мегаомметра APPA 607:
| Параметр | Значение |
|---|---|
| Сопротивления изоляции | |
| Пределы измерений | 1 кОм…10 ГОм |
| Базовая погрешность | ±3% + 5 ед. счета |
| Макс. разрешение | 1 кОм |
| Испыт. напряжение | 50, 100, 250. 500, 1000 В (постоянное) |
| Постоянное напряжение | |
| Пределы измерений | 10, 100, 6000 В |
| Погрешность | ±0,25% + 5 ед. счета |
| Макс. разрешение | 0,1 В |
| Постоянное напряжение (диапазон МВ) | |
| Пределы измерений | 100, 1000 мВ |
| Погрешность | ±0,5% + 2 ед. счета |
| Макс. разрешение | 0,1 мВ |
| Переменное напряжение | |
| Пределы измерений | 10, 100, 1000 В |
| Погрешность | ±1,2% + 10 ед. счета |
| Макс. разрешение | 10 мВ |
| Полоса частот | 50…400 Гц |
| Переменное напряжение (диапазон МВ) | |
| Пределы измерений | 100, 1000 В |
| Погрешность | ±1,2% + 10 ед. счета |
| Макс. разрешение | 10 мВ |
| Постоянный ток (мА) | |
| Пределы измерений | 100 мА, 400 мА |
| Погрешность | ±2% + 10 ед. счета |
| Макс. разрешение | 0,1 мА |
| Переменный ток | |
| Пределы измерений | 100 мА, 400 мА |
| Погрешность | ±0,5% + 5 ед. счета |
| Макс. разрешение | 0,1 мА |
| Сопротивление | |
| Пределы измерений | 1, 10, 10 кОм; 1, 10, 40 МОм |
| Погрешность | ±0,5% + 8 ед. счета |
| Разрешение | 0,1 Ом |
| Испытание P-N | |
| Макс. ток теста | 1,5 мА |
| Напряжение теста | 1,5 В |
| Защита входа | 600 В |
| Частота | |
| Пределы измерений | 0,1; 1; 10; 100 Гц |
| Погрешность | ±0,1% + 5 ед. счета |
| Макс. разрешение | 0,1 Гц |
| Емкость | |
| Пределы измерений | 4, 40, 400 нФ; 4, 40, 400 мкФ; 4 мФ |
| Погрешность | ±0,1% + 5 ед. счета |
| Макс. разрешение | 1 пФ |
| Температура | |
| Пределы измерений | -200 °С...+1200 °С |
| Погрешность | ±1% + 5 ед. счета |
| Макс. разрешение | 0,1 °С |
| Общие данные | |
| Измерение среднеквадратического значения | Сигнал синусоидальной формы |
| Макс. индиц. число | 10000 |
| Источник питания | 1,5 В х 4 (тип АА) |
| Срок службы батареи | 200 ч |
| Условия эксплуатации | Температура 0 °С…+50 °С; относительная влажность не более 80% |
| Габаритные размеры | 96х200х51мм |
| Масса | 620 |
Управление и индикация APPA 607:
Если речь идёт об органах управления, то к ним можно отнести функциональные клавиши, а также переключатель режимов измерения. Замеряемые значения отображаются на жидкокристаллическом дисплее.
При этом высвечивающиеся данные характеризуются максимальной понятностью. Цифры и буквы отображаются чётко, благодаря чему не возникает неудобства у людей, имеющих слабое зрение.

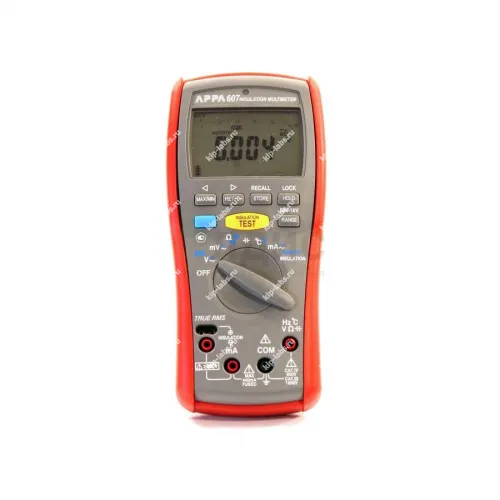

Внешний вид и элементы управления APPA 607
- ЖК-дисплей, содержащий:
- Функц. клавиши: - префиксная (синяя), [MIN/MAX] (◄), Hz/>0< (►), [STORE/ RECALL], [HOLD/ LOCK], [RANGE/ 50V-1 kV], [INSULATION TEST] (жёлтая) –
- Переключатель режимов измерения. Для включения режима, обозначенного на панели синим цветом, дополнительно используется синяя функциональная клавиша.
- Входное гнездо для измерения сопротивления изоляции INSULATION (точка «-» теста изоляции ).
- Входное гнездо для измерения напряжения (V), сопротивления и др. параметров в режиме «Мультиметр».
- Входное гнездо COM (общая точка).
- Входное гнездо mA (точка «+» теста изоляции).
Индикация ЖК-дисплея APPA 607
- линейную шкалу, три цифровых шкалы,
- меню функций,
- индикаторы режимов измерения (MEM, APO, MAX, MIN, AVG, AUTO, TEST и др.),
- индикаторы единиц измерения,
- предупреждающие индикаторы.
Функциональные клавиши APPA 607:
Функциональные клавиши обеспечивают задание общих параметров тестирования, состояния прибора или выбора функций измерения:
- Клавиша синего цвета (префиксная) - изменение режимов измерения (вторая функция), в пределах установленных переключателем 3 путем последовательного нажатия на данную клавишу.
- Клавиша " MIN/MAX " - выбор режимов измерения МАКС./ МИН/ СРЕД. значений входного сигнала, выбор параметра в дополнительных режимах измерения (направление «►» - перемещение вправо).
- Клавиша " Hz/>0< " - включение режима измерения частоты входного сигнала (Гц), включение режима ∆-измерений, выбор параметра в доп. режимах измерения (направление «◄»- перемещение влево).
- Клавиша "STORE/ RECALL" - активация функции записи в память, переключение режимов сохранения данных в памяти или вывода на дисплей (RECALL)
- Клавиша "HOLD/LOCK" - остановка постоянного запуска измерений (HOLD), блокировка выбранного Uтеста изоляции (переключение режимов «непрерывно/ однократно») (LOCK)
- Клавиша " RANGE/ 50V-1 kV" - выбор тестового напряжения из ряда фиксированных значений (50 В….1 кВ) в режиме «INSULATION TEST», выбор диапазона измерений параметров входного сигнала (RANGE).
- Кнопка (жёлтая) " INSULATION TEST " - запуск процедуры теста изоляции «INSULATION TEST»

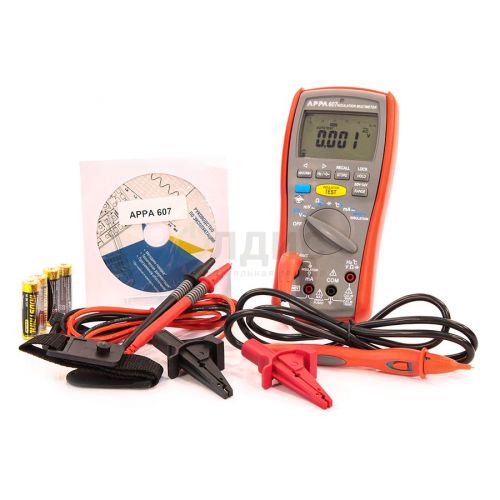

Комплектация мегаомметра APPA 607:
| Наименование | Количество |
|---|---|
| Измеритель сопротивления изоляции APPA 607 | 1 |
| Измерительные провода | 2 |
| Испытательный пробник | 1 |
| Зажим "крокодил" | 2 |
| Батареи питания | 4 |
| Магнитный держатель | 1 |
| Защитный чехол | 1 |
| Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Испытательноенапряжение(max),В | 1000 |
| Номер в госреестре СИ | 56407-14 |
| Производитель | APPA |
| Страна производитель | Тайвань |
