Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Sonel S.A.
- Код товара: 15059
- Доступность: В наличии
-
599880₽
- С учетом НДС 599880₽
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: WMRUMIC10K1

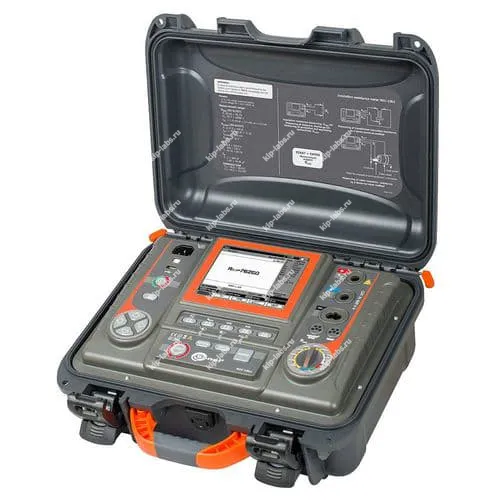

Описание измерителя параметров электроизоляции MIC-10k1:
MIC-10k1k1 предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 10 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD). Измеритель имеет максимум интеллектуальных функций среди серии MIC и обладает самым высоким пределом измерения сопротивления (до 40 ТОМ).
Отличительные особенности MIC-10k1:
- Измерение сопротивления электроизоляции RISO до 40 ТОм;
- Выбор измерительного напряжения в диапазоне от 50 В до 10 кВ (50 В...1000 В - шаг 10 В; 1 кВ...10 кВ - шаг 25 В);
- Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
- Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
- Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
- Установка времени измерения - до 99'59';
- Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
- Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
- Индикация измерительного напряжения;
- Измерительный ток – 1,2 мА , 3 мА или 5 мА;
- Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
- Защита от объекта измерения находящегося под напряжением;
- Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ;
- Измерение емкости в процессе измерения сопротивления электроизоляции;
- Измерение температуры с использованием дополнительного зонда;
- Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
- Измерение коэффициента разряда диэлектриков (DD);
- Локализация повреждений (прожиг).
- Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
- Измерение сопротивления защитных проводников RCONTтоком +200 мА (металлосвязь);
- Регулируемые пределы измерения Riso и RCONT;
- Измерение постоянного и переменного напряжения до 750 В;
- Отображение графиков на дисплее в процессе измерения;
- Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков.
- Поддержка опциональной мини Bluetootd клавиатуры;
- Стабильная работа в “шумной” обстановке подстанций, таких как 765 кВ;
- Графический дисплей 5,6 дюймов с подсветкой;
- Подсветка клавиатуры;
- Питание от электросети или встроенного аккумулятора;
- Встроенное зарядное устройство.
Технические характеристики измерителя MIC-10k1:
| Диапазон отображения | Разрешение | Основная погрешность | |||
|---|---|---|---|---|---|
| 0,0...999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м. р.) | |||
| 1,00...9,99 МОм | 0,01 МОм | ||||
| 10,0...99,9 МОм | 0,1 МОм | ||||
| 100...999 МОм | 1 МОм | ||||
| 1,00...9,99 ГОм | 0,01 ГОм | ||||
| 10,0...99,9 ГОм | 0,1 ГОм | ||||
| 100...999 ГОм | 1 ГОм | ± (3,5 % и.в. + 10 е.м. р.) | |||
| 1,00…9,99 ТОм | 0,01 TОм | ± (7,5 % и.в. + 10 е.м. р.) | |||
| 10,0...19,9 ТОм | 0,1 TОм | ± (12,5 % и.в. + 10 е.м. р.) | |||
| 20,0…40,0 ТОм | 0,1 TОм | ± (12,5 % и.в. + 10 е.м. р.) В РФ не нормируется | |||
| Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения | |||||
| Напряжение UISO | Измерительный диапазон | Измерительный диапазон с адаптером AutoISO-5000 | |||
| 50 В | 200 ГОм | 20,0 ГОм | |||
| 100 В | 400 ГОм | 40,0 ГОм | |||
| 250 В | 1,00 ТОм | 100 ГОм | |||
| 500 В | 2,00 ТОм | 200 ГОм | |||
| 1000 В | 4,00 ТОм | 400 ГОм | |||
| 2500 В | 10,00 ТОм | 400 ГОм | |||
| 5000 В | 20,0 ТОм | 400 ГОм | |||
| 10 000 В | 40,0 ТОм | - | |||
| Измерение сопротивления электроизоляции нарастающим напряжением (SV) | |||||
| Напряжение UISO | Шаг напряжения | ||||
| 50…1000 В | 10 В | ||||
| 1000…5000 В | 25 В | ||||
| 5000…10000 В | 25 В | ||||
| Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА | |||||
| Диапазон измерения согласно IEC 61557-4: 0,12...999 Ом | |||||
| Диапазон отображения | Разрешение | Основная погрешность | |||
| 0...19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) | |||
| 20,0...199,9 Ом | 0,1 Ом | ||||
| 200...999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) | |||
| Напряжение на разомкнутых измерительных проводниках: 4…24 В Выходной ток при R<15 Ом: мин. 200 мA (ISC: 200..250 мA) Компенсация сопротивления измерительных проводников Измерение двунаправленным током | |||||
| Измерение напряжения постоянного и переменного тока | |||||
| 0...29,9 В | 0,1 В | ± (2 % и.в. + 20 е.м.р.) | |||
| 30...299,9 В | 0,1 В | ± (2 % и.в. + 6 е.м.р.) | |||
| 30...750 В | 1 В | ± (2 % и.в. + 2 е.м.р.) | |||
| Диапазон частот: от 45 Гц до 65 Гц | |||||
| Измерение емкости | |||||
| 1...999 нФ | 1 нФ | ± (5 % и.в. + 5 е.м.р.) | |||
| 1,00...49,9 мкФ | 0,01 мкФ | ||||
| Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO Для измерительного напряжения ниже 100 В результат не гарантирован | |||||
| Измерение температуры окружающей среды | |||||
| - 40...+99,9 °С | 1 °С | ± (3 % и.в. + 8 е.м.р.) В РФ не нормируется | |||
| Дополнительные технические характеристики измерителя параметров электроизоляции MIC-10k1 | |||||
| Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 | ||||
| Категория безопасности | IV 600 В (III 1000 В) согласноEN 61010-1 | ||||
| Степень защиты корпуса согласно EN 60529 | IP40 (IP 67 с закрытой крышкой) | ||||
| Питание измерителя | Встроенный гелевый аккумуляторный блок 12 В | ||||
| Температура хранения | –25...+70 °C | ||||
| Температура рабочая | -20..+50 °C | ||||
| Относительная влажность | 20..80 % | ||||
| Высота | До 3000 м | ||||
| Питание зарядного устройства | Электросеть 90..260 В / 50..60 Гц | ||||
| Дисплей | ЖК, графический 5,6" | ||||
| Интерфейс | USB или Bluetootd® | ||||
| Габаритные размеры | 390x310x180 | ||||
| Масса измерителя | около 7 кг | ||||
Комплект поставки измерителя MIC-10k1:
- Измеритель параметров электроизоляции MIC-10k1 - 1 шт
- Зажим «крокодил» изолированный голубой K09 11 кВ - 1 шт
- Зажим «крокодил» изолированный красный K09 11 кВ - 1 шт
- Зажим «крокодил» изолированный черный K09 11 кВ - 1 шт
- Зонд острый с разъемом «банан» красный 11 кВ - 1 шт
- Зонд острый с разъемом «банан» черный 11 кВ - 1 шт
- Кабель последовательного интерфейса USB - 1 шт
- Кабель сетевой стандарта IEC - 1 шт
- Провод измерительный 3 м с разъёмами «банан» голубой 10 кВ - 1 шт
- Провод измерительный 3 м с разъемами «банан» красный 10 кВ - 1 шт
- Провод измерительный 3 м с разъемами «банан» экранированный 10 кВ черный - 1 шт
- Температурный зонд ST-1 - 1 шт
- Футляр L4 - 1 шт.
Дополнительная комплектация MIC-10k1:
- Адаптер AutoISO-5000 - для MIC-5050, MIC-10k1;
- Футляр L7 - для MIC-5005/5010/5050, MIC-10k1;
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 5 м - для MIC-50XX, MIC-10k3;
- Провод измерительный 3 м экранированный с разъемами «банан» 10 кВ черный - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 20 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 10 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ красный 5 м - для MIC-50XX, MIC-10k2;
- Провод измерительный с разъемами «банан» 10 кВ красный 3 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ красный 20 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ красный 10 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ голубой 5 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ голубой 3 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ голубой 20 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ голубой 10 м - для MIC-50XX, MIC-10k1;
- Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» - программа ЭВМ.
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP40 |
| Номер в госреестре СИ | 58907-20 |
| Производитель | SonelS.A. |
| Страна производитель | Польша |
