СА6541 - Измеритель сопротивления изоляции (до 1 кВ)

Назначение и принцип: СА6541 - Измеритель сопротивления изоляции (до 1 кВ)

Прибор предназначен для контроля сопротивления изоляции с пределом до 4ТОм; при этом он поддерживает тестовые уровни 5, 100, 250, 500 и 1000 В. В работе мегаомметр выпускает Chauvin Arnoux и относится к группе мегаомметров, что упрощает интеграцию в уже действующие методики измерений.

Устройство автоматически рассчитывает коэффициенты PI (индекса поляризации) и DAR (коэффициента диэлектрического поглощения). Оно также блокирует доступ к тестовому напряжению, тем самым позволяя привлекать к проверкам персонал с меньшей квалификацией. При эксплуатации возможна программирование сигнализации и сглаживание выдаваемых на дисплей результатов для упрощённого визуального анализа. Предусмотрено дистанционное срабатывание триггера от управляющего сигнала, встроенная память 128кб и выход на РС по RS232; также доступно ПО (C.A 6543), что создаёт удобные условия для передачи и архивирования данных.

Функциональные опции

• Измерение изоляции до 4ТОм
• 5-100-250-500-1000 В тестирующее напряжение
• Автоматическое вычисление коэффициентов PI (индекса поляризации) и DAR (коэффициента диэлектрического поглощения)
• Блокирование доступа к напряжению, использующемуся для проверки изоляции
• Это позволяет доверять проведение измерений менее квалифицированному персоналу
• Программирование сигнализации
• Сглаживание результатов измерений при выводе данных на дисплей
• Удаленное управление срабатыванием триггера от сигнала управления полученного с пробника

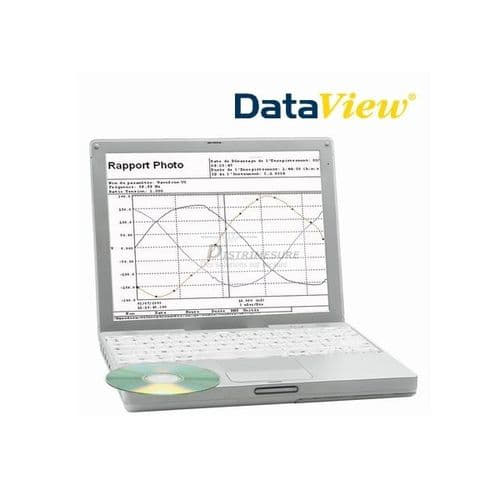

• Память 128кб, встрой. аккумулятор, вых. на РС по RS232, программа (C.A 6543)

Сферы использования

На практике прибор применяют для приёмочных и периодических проверок изоляции электрооборудования до 1 кВ, что позволяет подтвердить соответствие параметров в ходе сервисного обслуживания. При эксплуатации он полезен при диагностике кабельных линий, проверке изоляции электротехнических машин и щитового оборудования, а также при локализации неисправностей в сетях низкого напряжения.

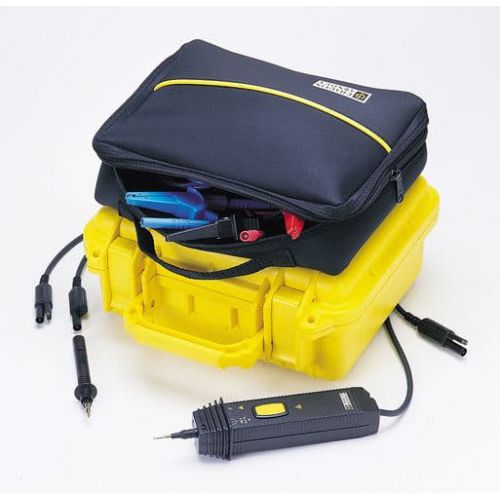

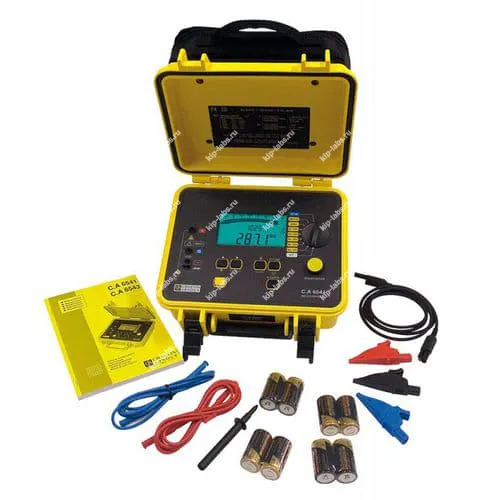

Комплект поставки мегаомметра C.A 6541:

• Мегаомметр C.A 6541;
• Сумка для переноски;
• 3 провода длиной 1,5 м (один из которых с усиленной изоляцией);
• 3 зажима типа «крокодил»;
• 1 щуп;
• батареи или шнур питания.

Технические характеристики мегаомметра C.A 6541
