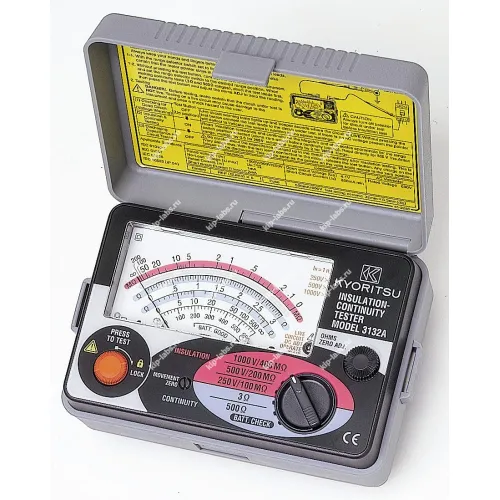

Мегаомметр KEW 3132A

Назначение и принцип: Мегаомметр KEW 3132A

Мегаомметр KEW 3132A служит для контроля сопротивления изоляции электрических цепей и оборудования; на практике прибор применяют как для полевых замеров, так и для проверок в мастерских, и он разработан фирмой KYORITSU.

Корпус устройства имеет защиту от пыли и брызг по стандарту IEC 60529 IP54, что позволяет эксплуатировать его в условиях повышенной запылённости и незначительной влажности; при этом прибор спроектирован в соответствии с требованиями безопасности IEC 61010-1 и IEC 61557, и его относят к классу мегаомметры.

В режиме испытаний устройство обеспечивает номинальный испытательный ток 1мА при минимальном сопротивлении; для проверки целостности используется измерительный ток 200мА, что позволяет выявлять дефекты как при высоком, так и при низком сопротивлении изоляции.

Автоматическая схема разряда снимает накопленный на испытываемом объекте заряд сразу после завершения измерений, тем самым снижая риск переходного напряжения; дополнительно оператор получает звуковое предупреждение и индикацию неоновым индикатором при наличии напряжения в проводнике, а для визуального контроля предусмотрена линейная, легко читаемая шкала вольтметра переменного тока.

При эксплуатации прибор отличается компактностью и малым весом, он поставляется в ударопрочном кейсе и питается от шести стандартных батарей типа АА (R6); при калибровке и выборе методов проверки полезно учитывать дискретность показаний и доступность интерфейсов, а также общую пригодность функционала для решаемых задач.

Функциональные опции

• Измерение сопротивления изоляции для контроля состояния изоляции;
• Режим проверки целостности с повышенным измерительным током 200мА;
• Автоматический разряд емкости испытываемого объекта после теста;
• Звуковая и световая индикация наличия напряжения на проводнике;
• Встроенный вольтметр переменного тока с линейной шкалой;
• Питание от 6 батарей АА, переносной корпус с ударопрочным кейсом.

Сферы использования

В работе прибор применяют для регламентных проверок изоляции в электроустановках и при приёмке оборудования; при эксплуатации его используют для быстрых замеров на объектах обслуживания и ремонта благодаря компактности и автономному питанию.

На практике мегаомметр удобен для обследования кабельных линий, электрических машин и распределительных щитов; при проведении периодических испытаний его функционал покрывает основные задачи контроля изоляции без привлечения стационарных стендов.

Особенности аналогового мегаомметра (измерителя сопротивления изоляции) Kyoritsu KEW Model 3132A:

• Защищенная от пыли и брызг конструкция (в соответствии со стандартом IEC 60529 IP54);
• Спроектировано в соответстви со стандартами безопасности IEC 61010-1 и IEC 61557;
• Номинальный испытательный ток при минимальном сопротивлении - 1мА;
• Измерительный ток при прверке целостности - 200мА;
• Автоматический разряд емкости испытываемого объекта (любой заряд накопленный объектом будет автоматически разряжен после испытаний);
• Предупреждение пользователя о напряжении в проводнике звуковым сигналом и неоновым индикатором;
• Легкий и маленький прибор с ударопрочным кейсом;
• Вольтметр переменного тока с линейной, легко читаемой шкалой;
• Работает от шести стандартных пальчиковых АА, R6 батерей.

Технические харакеристики:

Комплект поставки:
