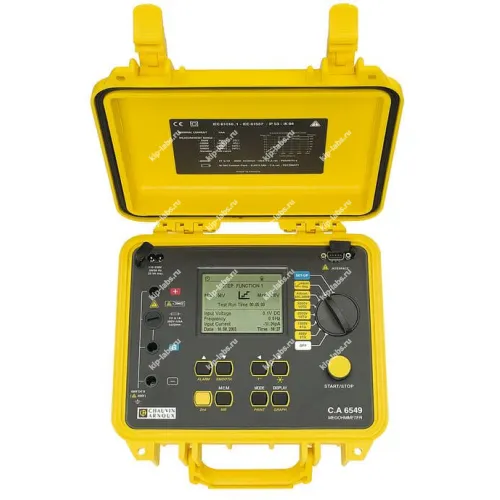

CA6549 - Измеритель сопротивления изоляции (до 15 кВ)

Описание модели: CA6549 - Измеритель сопротивления изоляции (до 15 кВ)

Устройство CA6549 предназначено для контроля сопротивления изоляции при напряжениях до 15 кВ, его выпускает Chauvin Arnoux, при этом прибор рассчитан на графическое отображение результатов и визуализацию изменений R(t) во времени.

Диапазон измерений охватывает 30 кОм … 10 ТОм. Тестовые напряжения 500, 1000, 2500 и 5000 В заданы по умолчанию, кроме того установка напряжения возможна в пределах 40 … 5100 В с шагом 10 или 100 В; также устройство соответствует задачам, характерным для мегаомметров.

При необходимости прибор можно интегрировать в систему сбора данных, при этом корректное подключение требует соответствующих интерфейсных решений.

Преимущества

• Наглядное представление данных на графическом дисплее для удобства анализа;
• Широкий диапазон измерений - от 30 кОм до 10 ТОм позволяет работать с разными объектами;
• Возможность формирования зависимости R(t) и автоматический анализ DAR, PI и DD для качественной оценки изоляции;
• Предусмотрены предустановленные напряжения 500, 1000, 2500 и 5000 В, при необходимости также можно задать значение в диапазоне 40 … 5100 В;
• Наличие встроенной памяти и опция подключения компактного принтера упрощают документирование измерений;
• Функции сглаживания и установка предупредительного сигнала обеспечивают удобство работы и оперативное информирование оператора.

Область применения

Прибор применяют для контроля состояния изоляции силового оборудования, кабельных линий и электрических машин, при этом его возможности по графическому отображению и анализу параметров делают его удобным в лабораториях и на промышленных объектах.

Отличительные особенности Chauvin Arnoux 6549:

• Графический дисплей;
• Диапазон измерений 30 кОм … 10 ТОм;
• Построение графика R(t);
• Контроь измерений во времени;
• Исключение тестовых напряжений;
• Наличие встроенной памяти;
• Возможность подключения компактного принтера;
• Функция сглаживания;
• Установка предупредительного сигнала;
• 4 предустановленных тестовых напряжения: 500, 1000, 2500 и 5000 В;
• Установка тестового напряжения в диапазоне 40 … 5100 В с шагом 10 или 100 В;
• Анализ качества изоляции: автоматическое вычисление параметров DAR (Коэффициент диэлектрического поглощения), PI (Индекс поляризации ) и DD (Коэффициент диэлектрического разряда) и отображение графика R(t).

Комплектация мегаомметра C.A 6549:

• Мегаомметр C.A 6549
• Сумка для переноски
• Провод с высоковольтным штекером длиной 3 м с большим зажимом типа «крокодил»
• Провод с усиленной изоляцией с высоковольтным штекером длиной 3 м с большим зажимом типа «крокодил»
• Провод со штекером с обратным подключением (35 см)
• Шнур питания

Технические характеристики мегаомметра C.A 6549:
