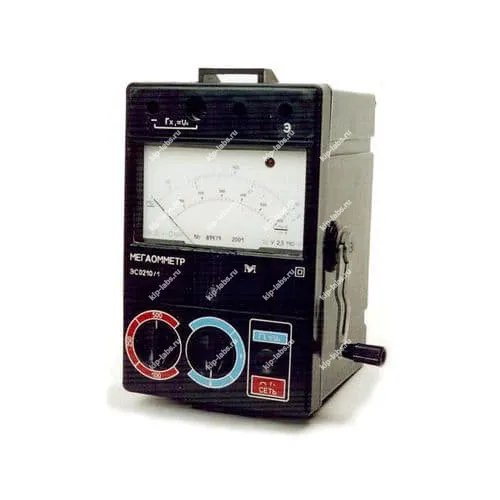

ЭС0210/1 - Мегаомметр

Кратко о модели: ЭС0210/1 - Мегаомметр

Мегаомметр - прибор для измерения очень больших (свыше 105 ом) электрических сопротивлений; им контролируют состояние изоляции проводов, кабелей, разъёмов, трансформаторных обмоток и других элементов. При этом изделия этого типа широко представлены у производителя Уманский завод Мегомметр и относятся к семейству мегаомметры.

Результаты измерений изоляции зависят от внешних условий, в первую очередь температуры и влажности. За счёт этого интерпретацию показаний рекомендуется выполнять с учётом климатических факторов.

Мегаомметры серии ЭС0210 применяют для определения сопротивления изоляции электрических цепей, не находящихся под напряжением; при этом прибор также способен регистрировать действующее значение переменного или величину постоянного напряжения на объекте и обеспечивает разряд емкости объекта после измерения.

Конструкция приборов серии предусматривает ключевые узлы: генератор переменного тока (в исполнении ЭС0210Г), трансформатор (в исполнении ЭС0210), преобразователь и электронный измеритель. Преобразователь формирует стабилизированное измерительное напряжение и выполнен с регулированием в цепи переменного тока, что позволяет переключать уровни напряжения путем изменения опорного напряжения на делителе.

В электронных измерителях некоторых модификаций использованы логарифмические усилители; в частности, в ЭС0210/1, ЭС0210/3, ЭС0210/1Г и ЭС0210/3Г - два логарифмических усилителя, а в ЭС0210/2 и ЭС0210/2Г - два логарифмических усилителя с повторителем напряжения на операционном усилителе. При этом ток измерителя пропорционален логарифму отношения измеряемого и образцового сопротивлений и не зависит от оперативного напряжения.

При измерениях относительно корпуса или земляных оболочек необходимо соблюдать правила присоединения зажимов; например, при проверке токоведущего проводника относительно корпуса зажим “Э” с землей не соединять. Это требование обеспечивает корректность и безопасность замеров.

Ключевые особенности

• Измерение очень больших сопротивлений (свыше 105 ом) с использованием логарифмической шкалы;
• Схема измерителя отношений и логарифмические усилители для стабилизации оценок;
• Варианты исполнения с электромеханическим генератором или трансформатором в зависимости от модели;
• Преобразователь с регулированием в цепи переменного тока и переключение напряжения через изменение опорного напряжения;
• Функция разряда емкости объекта после проведения измерения;
• Наличие встроенного вольтметра в комплекте (см. раздел «Комплектация»).
• Нейтральная рамка: наличие дискретности показаний или опций самокалибровки может быть полезно при поверке и обслуживании.

Где применяется

Прибор используют для контроля изоляции проводов и кабелей, обследования разъёмов, проверки трансформаторных и машинных обмоток, а также для оценки поверхностных и объёмных сопротивлений изоляционных материалов. За счёт этого мегаомметр удобен при приёмосдаточных и периодических испытаниях, а также при диагностике ремонтного состояния электрооборудования.

Таким образом, прибор находит применение в электромонтажных работах, сервисном обслуживании и заводских проверках, где требуется оценка состояния изоляции электрических устройств.

Класс точности мегаомметров 2,5.

Предельные значения погрешностей измерения

Технические характеристики мегаомметра ЭС0210/1:
