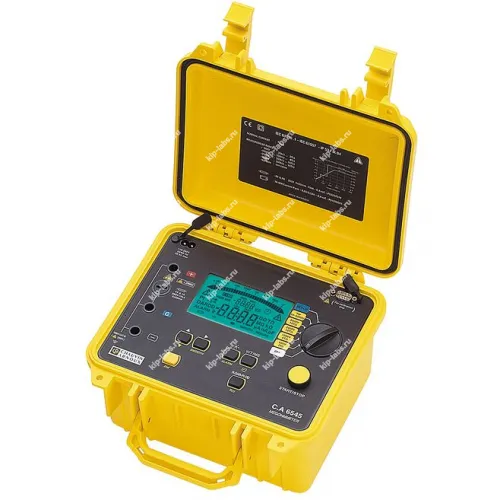

CA6545 - Измеритель сопротивления изоляции (до 15 кВ)

Описание модели: CA6545 - Измеритель сопротивления изоляции (до 15 кВ)

Прибор CA6545 от Chauvin Arnoux предназначен для контроля сопротивления изоляции до 15 кВ, при этом крупный ЖК-дисплей с подсветкой отображает результаты в цифровом и аналоговом виде.

Аппарат выполняет измерения в диапазоне 30 кОм … 10 ТОм. Он способен строить графики изменения сопротивления R(t) и вести контроль измерений во времени; кроме того, прибор применим в задачах, характерных для мегаомметры.

Устройство имеет набор предустановленных и настраиваемых тестовых напряжений - 500, 1000, 2500 и 5000 В, а также возможность задания напряжения в интервале 40 … 5100 В с шагом 10 или 100 В, что позволяет адаптировать режимы испытаний под разные объекты. Также реализован автоматический анализ качества изоляции с расчетом DAR, PI и DD и отображением графика R(t); при необходимости возможна передача результатов и управление через интерфейс RS 232.

Преимущества

• Наглядное отображение данных на большом подсвечиваемом ЖК-экране с цифровой и аналоговой индикацией.
• Возможность построения R(t) и долговременного контроля параметров, что упрощает анализ поведения изоляции.
• Наличие как фиксированных, так и настраиваемых значений тестового напряжения для разных типов испытаний.
• Автоматизированный расчёт показателей DAR, PI и DD для объективной оценки состояния изоляции.
• Функции фильтрации и программирования порогов с визуальной и звуковой сигнализацией при отклонениях.
• Поддержка внешнего контроля и печати через интерфейс RS 232 для интеграции с учётомыми системами.

Область применения

• Диагностика и контроль состояния изоляции кабельных линий и электрооборудования.
• Проверка электрооборудования, трансформаторов и электрических машин в эксплуатационных и сервисных условиях.
• Использование при приёмочных и плановых испытаниях в энергетике и промышленности.

Отличительные особенности Chauvin Arnoux 6545:

• Большой ЖК-дисплей с подсветкой, цифровое и аналоговое отображение;
• Диапазон измерений 30 кОм … 10 ТОм;
• Построение графика R(t);
• Контроль измерений во времени;
• Исключение тестовых напряжений;
• Функция сглаживания;
• Установка предупредительного сигнала;
• 4 предустановленных тестовых напряжения: 500, 1000, 2500 и 5000 В;
• Установка тестового напряжения в диапазоне 40 … 5100 В с шагом 10 или 100 В;
• Анализ качества изоляции: автоматическое вычисление параметров DAR (Коэффициент диэлектрического поглощения), PI (Индекс поляризации ) и DD (Коэффициент диэлектрического разряда) и отображение графика R(t).

Дополнительные функции мегаомметра C.A 6545:

• Цифровая фильтрация при измерении сопротивления изоляции;
• Автоматическое измерение напряжения во всех режимах;
• Автоматическая регистрация внешнего напряжения;
• Программирование порога для каждой величины и сигнал при выходе за пределы;
• Управление продолжительностью измерения;
• Защита плавкими предохранителями и регистрация их неисправности;
• Автоматический разряд остаточного напряжения;
• Интерфейс RS 232;
• Управление компьютером;
• Печать через интерфейс RS 232;
• Индикация разряда и автоматическое выключение батарей;
• Часы реального времени.

Комплектация мегаомметра C.A 6545:

• Мегаомметр C.A 6545
• Сумка для переноски
• Провод с высоковольтным штекером длиной 3 м с большим зажимом типа «крокодил»
• Провод с усиленной изоляцией с высоковольтным штекером длиной 3 м с большим зажимом типа «крокодил»
• Провод со штекером с обратным подключением (35 см)
• Шнур питания

Технические характеристики мегаомметра C.A 6545:
