Измеритель сопротивления заземления DET4TCR2+Clamps (I Clamp + V Clamp)

Назначение и принцип: Измеритель сопротивления заземления DET4TCR2+Clamps (I Clamp + V Clamp)

Измеритель предназначен для оценки сопротивления контура заземления как в полевых условиях, так и в стационарных точках. При этом конструкция устройства рассчитана на применение токовых и потенциалъных клещей, что упрощает подключение для специалистов Megger.

Рабочая методика базируется на наводе контрольного тока и последующем измерении падения потенциала, что позволяет получать сопоставимые результаты при последовательном выполнении процедур. В работе важно располагать клещи и вспомогательные электроды в соответствии с регламентом; для дополнительной информации можно обратиться к разделу измерители сопротивления заземления.

В комплект поставки входят I Clamp и V Clamp - первый используется для измерения тока, второй - для контроля напряжения. При калибровке следует учитывать дискретность показаний и влияние сетевых условий, так как они оказывают влияние на воспроизводимость результатов. Нейтрально: уместно обращать внимание на дискретность показаний при интерпретации данных.

Функциональные опции

• поддержка измерений с использованием токовых (I) и потенциалъных (V) клещей;
• несколько рабочих режимов для последовательного контроля и быстрого опроса точек;
• автоматическое определение неисправных соединений и индикация нестабильных сигналов;
• встроенные средства фильтрации и усреднения показаний для повышения воспроизводимости;
• интерфейс для выгрузки данных на внешние устройства (при необходимости применять дополнительные адаптеры).

Сферы использования

• контроль и проверка контуров заземления на подстанциях и распределительных пунктах;
• полевые измерения при вводе в эксплуатацию и при техническом обслуживании электроустановок;
• проверки в телекоммуникационной и строительной отрасли для верификации заземляющих систем;
• лабораторные испытания и протоколирование замеров в ходе поверочных процедур.

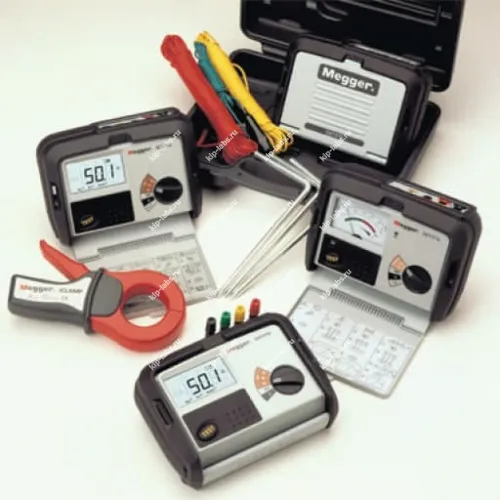

Описание прибора DET4TCR2 и комплектности

DET4TCR2 разработан для проведения измерений сопротивления заземляющих стержней и определения удельного сопротивления грунта; в комплект поставки входят прибор, испытательные выводы, стоечные контакты, батареи и свидетельство о калибровке. Всё это размещено в прочном транспортном кейсе, где предусмотрены отсеки для вспомогательных аксессуаров, что обеспечивает готовность к началу работ без дополнительных приобретений.

Прибор сконструирован для эксплуатации в широком температурном диапазоне и имеет корпус с защитой IP54. При этом реализованы все необходимые режимы тестирования: 2-клеммовые, 3-клеммовые и 4-клеммовые схемы, бесштыревой метод, измерение тока утечки и фоновое напряжение заземления.

Организация управления ориентирована на удобство оператора: крупный многопозиционный поворотный переключатель и возможность старта теста одним нажатием. При эксплуатации разрешается работать только в изолирующих перчатках; конструкция прибора исключает необходимость замыкания выводов накоротко в ходе двухпроводных испытаний, при этом все органы управления подписаны и служат для выбора выходного напряжения (50 В или 25 В) и включения подсветки дисплея.

Дополнительный зажим ICLAMP расширяет применение традиционного метода «падение напряжения» по методу приложенного вывода (ART), позволяя измерять токи утечки с минимальным уровнем до 1 мА. Второй зажим, VCLAMP, обеспечивает выполнение бесштыревых измерений в ситуациях, где установка стоечных контактов затруднена или нежелательна.

Дисплей имеет хорошую
