- Производитель: Chauvin Arnoux
- Код товара: 14690
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
2 500 000₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: P01126510
Свидетельство СИ (C.A 600).pdf
Описание типа СИ (C.A 600).pdf
Методики поверки (C.A 600).pdf
Сравнительная таблица измерителей заземляющих устройств CA6460, CA6462, CA6470N, CA6471.pdf
Кратко о модели: CA6474 - блок для бесконтактного измерения сопротивления высоковольтных ЛЭП
Прибор C.A 6472 предназначен для оперативной и всесторонней проверки заземлённых систем, при этом он объединяет в одном корпусе набор функций для контроля заземления. В сочетании с модулем C.A 6474 от Chauvin Arnoux аппарат выполняет измерения заземления опор линий электропередачи.
В отличие от типичных тестеров, C.A 6472 позволяет выбирать частоту измерения в диапазоне от 41 Гц до 5078 Гц, что обеспечивает возможность анализа заземляющих систем в различных условиях, например при воздействии молнии; благодаря этому достигается более корректная оценка поведения системы при присутствии помех. Прибор предлагает 2 режима измерений для удобного получения результатов, причём автоматический режим организован по принципу «одно нажатие» для упрощённой работы.
- Выбор функции ротационным переключателем;
- Нажатие клавиши START / STOP;
- Запись результатов.
В автоматическом режиме измерения выполняются на частоте 128 Гц по умолчанию. При появлении постороннего напряжения прибор самостоятельно подбирает и переключает оптимальную частоту.
Оператор может задать необходимые параметры - конкретную частоту измерения, отображение текущей частоты, напряжение измерения между H и S и др.; таким образом предоставляется доступ к расширенным результатам для более глубокой интерпретации. При этом входные разъёмы распознаются автоматически: на дисплее отображается предупреждение о некорректном подключении или отсутствии контакта.
Дискретность режимов и опции самоконтроля калибровки являются уместными при полевых измерениях. Наличие средств передачи и документирования результатов облегчает последующую обработку данных.
Ключевые особенности
- Широкий диапазон измерения, выбор оптимального разрешения;
- Выбора частоты измерения от 41 Гц до 5 кГц;
- Автоматический расчет коэффициента соединения заземлителей и удельного сопротивления грунта;
- Защита от посторонних напряжений до 60 В максимум;
- Измерение и анализ заземления опор линий электропередачи;
- Запись результатов.
Где применяется
Устройство используют для проверки и анализа систем заземления в различных объектах энергетической инфраструктуры, а также для измерения заземления опор линий электропередачи при работе с внешним модулем C.A 6474. За счёт возможности смены частоты измерений прибор эффективен при исследованиях в условиях появления индуцированных или атмосферных помех, таких как удар молнии.

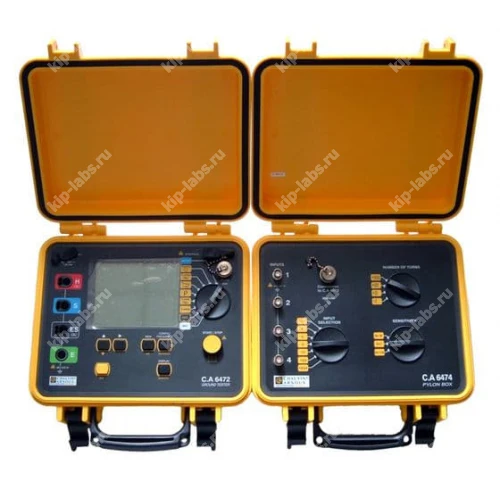

Комплектация измерителя сопротивления и заземления Chauvin Arnoux 6472 + Chauvin Arnoux 6474:
- Измеритель C.A 6472
- Внешний блок питания
- Кабель USB
- CD-диск с ПО для связи с ПК
- Токовые клещи C182
- Защитный кабель для C182
- Измеритель C.A 6474
- Соединительный кабель между измерителями C.A 6472 и C.A 6474
- Кабель измерительный длиной 15 м
- Датчик тока типа Ampflex
- Кабель длиной 5м зеленого цвета
- Кабель длиной 5м черного цвета
- Петля для калибровки
- Сумка для аксессуаров
- Руководство по эксплуатации
- Методика поверки
Технические характеристики измерителя Chauvin Arnoux 6472 + Chauvin Arnoux 6474:
| Параметр | Значение |
|---|---|
| Сопротивление заземления ("3-проводная схема измерений") | |
| Пределы измерений | От 0,01 Ом до 99,9 кОм |
| Разрешение | От 0,01 до 100 Ом |
| Пределы допускаемой погрешности | ± (0,02Хизм. + 1 е.м.р.) |
| Частота | От 41 до 5078 Гц |
| Сопротивление заземления («4-проводная схема измерений») | |
| Пределы измерений | От 0,001 Ом до 99,99 Ом |
| Разрешение | От 0,001 до 10 Ом |
| Пределы допускаемой погрешности | ± (0,02Хизм. + 1 е.м.р.) |
| Частота | От 41 до 5078 Гц |
| Сопротивление заземления («метод токовых клещей») | |
| Пределы измерений | От 0,01 до 500 Ом |
| Разрешение | От 0,01 до 1 Ом |
| Пределы допускаемой погрешности | ± (0,1Хизм. + 1 е.м.р.) |
| Частота | 1367, 1611, 1768 Гц |
| Сопротивление постоянному току | |
| Пределы измерений | От 0,001 Ом до 99,9 кОм |
| Разрешение | От 0,001 до 100 Ом |
| Пределы допускаемой погрешности | ± (0,02Хизм. + 2 е.м.р.) |
| Сопротивление заземления опор(совместно с модулем С.А 6474) | |
| Пределы измерений | От 0,001 Ом до 99,99 кОм |
| Разрешение | От 0,001 до 10 Ом |
| Пределы допускаемой погрешности | ± (0,05Хизм. + 1 е.м.р.) |
| Частота | От 41 до 5078 Гц |
| где Хизм. – измеренное значение величины; е.м.р. – единица младшего разряда. | |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 66365-16 |
| Производитель | ChauvinArnoux |
| Страна производитель | Франция |
| Гарантия (мес.) | 12 |
