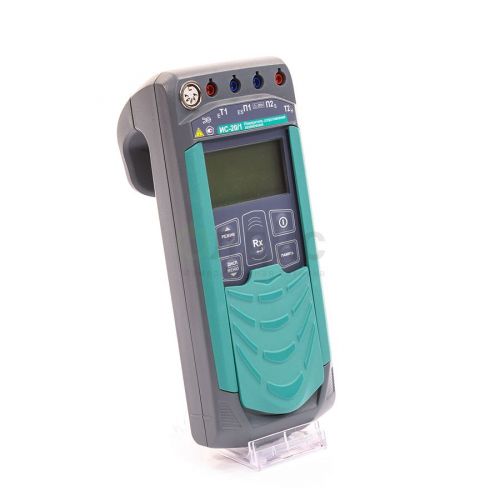

Измеритель сопротивления Радио-Сервис ИС-20/1 с клещами 40+80 мм

Описание модели: Измеритель сопротивления Радио-Сервис ИС-20/1 с клещами 40+80 мм

ИС-20/1 - прибор для измерения сопротивления заземления и проверки непрерывности проводников, работающий в трёх режимах; он также вычисляет удельное сопротивление грунта и учитывает помехи, при этом внутренняя память фиксирует до 10000 результатов с указанием даты проведения.

Прибор реализует двух-, трёх- и четырёхпроводные методы измерений и рассчитан на диапазон от 1 мОм до 10 кОм. Также точность составляет ± 3% при наличии помех напряжением до 24 В; кроме того, устройство может использоваться как вольтметр для измерения амплитудного значения синусоидального напряжения AC при частоте 50 Гц. Информацию о производителе можно найти на странице Радио-Сервис, а сведения о похожих приборах - в разделе измерители сопротивления заземления.

Автоматический выбор диапазона и единиц выполнения измерений реализован последовательным переходом от максимального к понижаемым пределам, что позволяет получить приемлемое значение без ручной подстройки. Например, при первом запуске прибор пытается определить результат в десятках кОм, затем - в единицах кОм.

Питание обеспечивает никель-металгидридная аккумуляторная батарея номиналом 6 В и ёмкостью 2 Ач, которая заряжается от бытовой сети, при этом доступ к источнику питания возможен без нарушения пломбы. Есть возможность заменить аккумулятор на пять батареек типа AA по 1,2 В; зарядное устройство предотвращает перезаряд и отображает уровень заряда, одного полного заряда хватает на 3,5 часов работы, а при отсутствии активности более 150 секунд устройство переходит в энергосберегающий режим.

Информация на жидкокристаллическом дисплее включает измеряемую величину, её числовое значение, режим работы, форму сигнала и используемые гнёзда; встроенную память на 10 000 записей можно передать на компьютер через внешний адаптер Bluetooth с помощью приложения RS-terminal, при этом содержимое ячеек памяти доступно для просмотра на экране. Управление выполняется пятью кнопками с поддержкой коротких и продолжительных нажатий, а корпус соответствует стандарту IP54 - пыль диаметром до 1 мм не мешает работе, и капли влаги внутрь не попадают.

Дискретность показаний соответствует практическим требованиям. При необходимости результаты измерений можно передавать на компьютер по Bluetooth.

Преимущества

• Индикация батареи.

• Помехоустойчивость.

• Автоматическое отключение при неактивности.

• Внутренняя память.

• Отправка результатов измерений на компьютер через Bluetooth.


Область применения

Прибор используют для оперативной проверки сопротивления заземления и контроля целостности проводников в полевых условиях и на объектах электроэнергетики; также его применяют при измерениях удельного сопротивления грунта и при проверке электрических соединений в распределительных сетях.

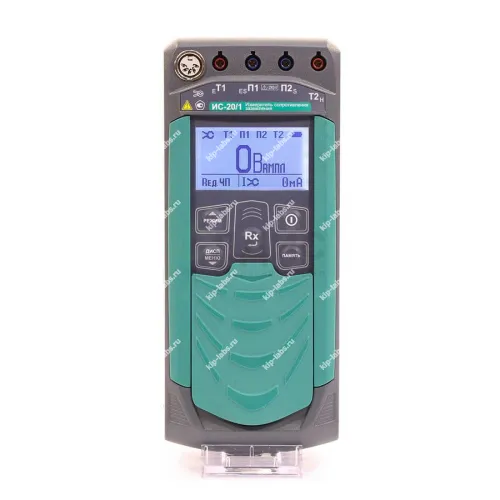

1, 4 – гнезда Т1 и Т2 для подключения токовых измерительных кабелей;
2, 3 – гнезда П1 и П2 для подключения потенциальных измерительных кабелей, также в приборе ИС-20/1 для подключения передающих клещей.
5 – Жидкокристаллический индикатор;
6 – кнопка предназначена для включения и выключения прибора;
7 – кнопка кнопка вызова функции работы с памятью;
8 – кнопка начало или прекращение измерений. В режиме меню кнопка выполняет функцию подтверждения выбранного действия;
9 – кнопка предназначена для переключения вида и объема отображаемой информации.
10 – кнопка предназначена для переключения режимов измерения: двух-, трёх- и четырёхпроводного метода измерения, удельного сопротивления грунта;
11 – разъем в приборе ИС-20/1 предназначен для подключения токоизмерительных клещей.

Технические характеристики измерителя сопротивления ИС-20/1 с клещами (40+80 мм):

Комплект поставки измерителя сопротивления ИС-20/1 с клещами (40+80 мм):
