Микроомметр SEW 4137 MO

Назначение и принцип: Микроомметр SEW 4137 MO

Портативный микроомметр SEW 4137 MO работает от восьми элементов по 1,5 В; такое питание обеспечивает длительную автономность и стабильную подачу тестового сигнала, что позволяет получать корректные результаты при измерениях в низкоомных цепях.

Информация отображается на 3,5-разрядном жидкокристаллическом дисплее: на экране видны три цифры до запятой и одна - после неё. Диапазон измерений достигает 1999 Ом, при этом при выходе за предел выбранного диапазона появляется индикация Rc, а при превышении 2 кОм - знак Rp; см. также измерители сопротивления заземления.

При эксплуатации следует учитывать дискретность показаний и особенности интерфейса. На практике это помогает правильно интерпретировать результаты при проверках и испытаниях.

Функциональные опции

• Питание от восьми элементов 1,5 В, что увеличивает время автономной работы.
• Генерация устойчивого тестового сигнала для обследования низкоомных участков цепи.
• 3,5-разрядный ЖК-дисплей с числовой индикацией до 1999 Ом.
• Коды предупреждений Rc и Rp для оповещения о выходе за пределы измеряемого диапазона.
• Функция автоматического отключения при простое для экономии заряда батарей.
• Пластиковый корпус, защищающий печатную плату от пыли, брызг воды и механических воздействий.

Сферы использования

• На практике прибор применяют при проверке сопротивления заземления и элементов низкоомных цепей, см. измерители сопротивления заземления.
• Используется при обслуживании электроустановок и проведении приёмочных испытаний оборудования.
• Применяют в лабораторных условиях и в полевых работах для контроля контактного сопротивления соединений и шин.

Органы управления и индикация

Прибор с аккумуляторным питанием (восемь элементов по 1,5 В) рассчитан на длительную автономную работу и обеспечивает стабильную генерацию тестового тока для анализа низкоомных систем; при простое он автоматически отключается, что экономит заряд батарей.

На 3,5-разрядном ЖК-дисплее (три цифры до запятой и одна после) отображаются результаты измерений. Экран показывает полученное значение вплоть до 1999 Ом, а при выходе за пределы диапазона высвечивается Rc; если сопротивление превышает 2 кОм, индицируется Rp.

Печатная плата и электронные компоненты находятся под защитой прочного пластикового корпуса, обеспечивающего сопротивление проникновению пыли, струй воды и ударов.

Комплектация микроомметра SEW 4137 MO:

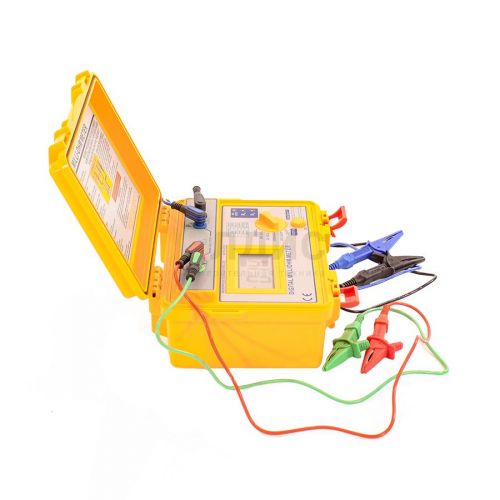

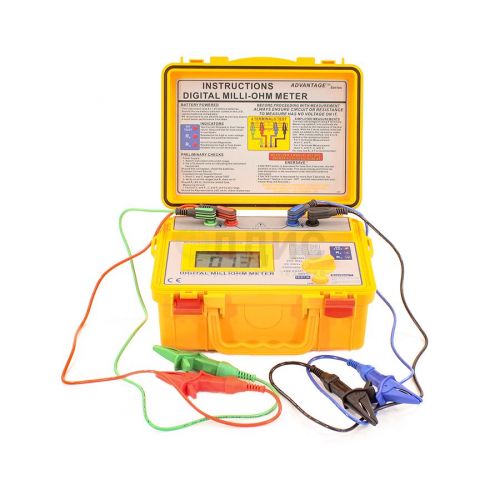

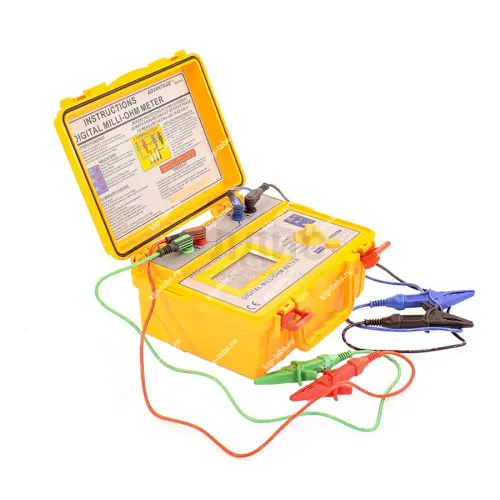

• Микроомметр SEW 4137 MO
• Руководство по эксплуатации

Описание микроомметра SEW 4137 MO:

SEW 4137 MO - переносной цифровой прибор для измерения сопротивления заземляющих контуров до 2 кОм по четырёхпроводной и упрощённой двухпроводной схемам. Прибор выдаёт сигналы при обнаружении опасного напряжения или повышенного сопротивления между проводниками. Корпус имеет пыле- и влагозащищённое исполнение.

Устройство предназначено для измерения сопротивлений шин заземления и контактных мест (болтовые, сварные соединения). Оно работает с тремя величинами испытательного тока: 1, 10 и 100 мА, и выполняет замеры в диапазоне 200 мОм – 2 кОм, разбитом на пять поддиапазонов. Благодаря микропроцессорному управлению и аналого-цифровому преобразователю высокого разрешения прибор подавляет помехи и обеспечивает точность до 0,5%.

Прибор поддерживает четырёхпроводную схему измерений и двухпроводную упрощённую схему (последняя реализуется замыканием соседних гнёзд перемычками). Регулируемый постоянный ток подаётся на клеммы C1, C2, а падение напряжения снимается на выводах P1, P2. Измерение выполняется в течение 10 или 60 секунд в зависимости от длительности нажатия кнопки запуска. Предохранитель между выводами C1 и C2 размыкает цепь при превышении выходного напряжения 10,7 В.

SEW 4137 MO оснащён термозащитой - при перегреве прибор автоматически отключается срабатыванием термодатчика на транзисторе управления током. При разрыве индуктивной цепи (катушка, трансформатор, электродвигатель) устройство демонстрирует некорректную реакцию, что следует учитывать при проведении измерений.

Отличительные особенности SEW 4137 MO:

• Удержание последнего результата кнопкой Hold.
• Комплект из четырёх разноцветных проводников с зажимами типа «крокодил».
• Заменяемые предохранители для защиты от высокого напряжения.
• Автономное питание от аккумулятора.
• Плечевой ремень для переноски.
• Три типа испытательного тока.
• Герметичный корпус с уплотнительным кольцом.
• Индикация результатов измерений и предупреждений на ЖК-дисплее.

Сферы применения:

SEW 4137 MO используют для определения низкоиндуктивных сопротивлений при оценке качества контактов - сварных и болтовых соединений, переключателей, разъединителей и обмоток электрических машин.

При калибровке рекомендуется учитывать дискретность отображаемых значений; это повышает корректность интерпретации измерений.

Технические характеристики микроомметра SEW 4137 MO:
