Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: GW Instek
- Код товара: 14623
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
437 140₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: GPT-79513

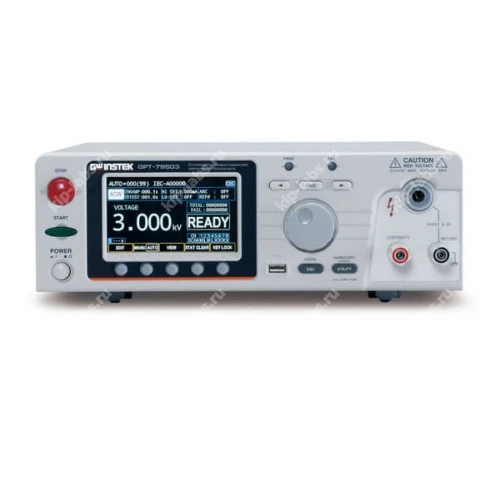

Назначение и принцип: Установка для проверки параметров электрической безопасности GPT-79513
Установка GPT-79513 применяется для проведения комплекса испытаний электрического оборудования с целью подтверждения соответствия действующим требованиям, при этом управление и сервисная поддержка выполняются по регламентам производителя GW Instek.
На практике стандартная процедура начинается с подключения проверяемого образца и задания набора тестов. Далее запускают выбранную программу испытаний, наблюдают значение параметров на интерфейсе и фиксируют результаты для последующей обработки; при этом протоколы можно распечатать или сохранить на внешние носители либо в базу данных, что характерно для приборов раздела измерители параметров электрических сетей.
При эксплуатации прибор обычно включают в автоматизированную систему контроля продукции, что упрощает централизованный сбор данных и снижает трудоёмкость процедуры калибровки; при калибровке фиксируются эталонные параметры, а при необходимости прибор может взаимодействовать с внешними интерфейсами передачи данных (например, RS-232C) для экспорта результатов, причём наличие интерфейсных опций облегчает интеграцию в учётные системы.
Функциональные опции
- Организация последовательного выполнения различных типов испытаний с автоматическим переходом между этапами.
- Отображение контролируемых параметров в реальном времени с возможностью локальной подстройки установок.
- Хранение шаблонов тестов и результатов с возможностью последующей выгрузки для формирования отчётов.
- Поддержка интеграции с внешними системами учёта и контроля технологических процессов.
Сферы использования
- Оперативный контроль качества на производственных линиях и при финальном тестировании изделий.
- Сервисные центры и ремонтные мастерские для проверки безопасности восстановленных устройств.
- Испытательные лаборатории и организации по сертификации, проводящие приёмосдаточные процедуры.
- Плановые проверки в эксплуатационных подразделениях для подтверждения соответствия нормативам.
Технические данные установки GPT-79513:
- Общая функциональность «4 в 1»: ACW/ DCW/ IR/ GC;
- Выходная мощность 150 ВА, выходной усилитель с ШИМ-технологией для повышения энергоэффективности и надежности тестирования;
- Испытание переменным напряжением до 5 кВ. частота 50/ 60 Гц;
- Испытание постоянным напряжением до 6 кВ;
- Измерение сопротивления изоляции до 10 ГОм;
- Встроенный 8 канальный сканер: режимы H и L (Return);
- Разрешение: 10 мкА по току, 10 В по напряжению;
- Детектор токов утечки (ARC), установка ВВ напряжения при отключенной нагрузке, регулировка Uтеста в ходе испытани;
- Микропроцессорное управление, высокая стабильность U теста;
- Режимы тестирования: «Ручной»/ «Авто» (таймер);
- Экспорт/импорт параметров настройки через USB-накопитель для переноса на тестеры аналогичной модели;
- Графический цветной TFT дисплей (диагональ 10,9 см);
- Световая и звуковая индикация (состояние, результат теста);
- Внутренняя память: 501 ячейка (профили настроек в режиме MANU/ручной);
- Интерфейсы: RS-232, USB (2, в т.ч. USB-TMC);
- Порт «I/O» (аналоговые цепи управления - пуск, остановка).
Технические характеристики установки GPT-79513:
| Параметр | Значение |
|---|---|
| Испытание переменным током | |
| Испытательное напряжение | 0,05 кВ…5 кВ; частота 50/60 Гц (в зависимости от сети питания) |
| Погрешность установки | ± (1 % + 5 В) |
| Разрешение | 1 В |
| Максимальная мощность | 150 ВА (5 кВ/ 30 мА) |
| Максимальный ток | 30 мА (0,5 кВ < U ≤ 5 кВ), 5 мА (0,05 кВ ≤ U ≤ 0,5 кВ) |
| Диапазон установки тока | 0,001…30 мА |
| Погрешность установки | ± (1,5 % + 30 мкА) |
| Разрешение | 1 мкА (0,001…9,999 мА)/ 10 мкА (10,00…30,00 мА) |
| Форма напряжения U исп | Синусоидальная (50/ 60 Гц – выбирается) |
| Испытание постоянным током | |
| Испытательное напряжение | 0,05 кВ…6 кВ |
| Погрешность установки | ± (1 % + 5 В) |
| Разрешение | 1 В |
| Максимальная мощность | 50 Вт (5 кВ/ 10 мА) |
| Максимальный ток | 10 мА (0,5 кВ < U ≤ 6 кВ), 2 мА (0,05 кВ ≤ U ≤ 0,5 кВ) |
| Диапазон установки тока | 0,001 мА…10 мА |
| Погрешность установки | ± (1 % + 1 мкА) при Iуст <1 мА; ± (1 % + 10 мкА) при Iуст ≥ 1 мА |
| Разрешение | 0,1 мкА (0,1 мкА…999,9 мкА); 1 мкА (1 мкА… 9,999 мкА); 10 мкА (10,00 мА) |
| Измерение сопротивления изоляции | |
| Тестовое напряжение | 50…1000 В |
| Погрешность установки | ± (1 % + 5 В) |
| Разрешение | 1 В |
| Диапазон измерений | 0,1 МОм…10 ГОм |
| Погрешность измерения | ± 5 % (Базовая) |
| Общие данные | |
| Время испытания (Таймер) | 0,3…999,9 с или непрерывно |
| Погрешность установки | ±1*10-4 + 20 мс |
| Задержка запуска | 0,0…999,9 с |
| Дисплей | Цветной графический TFT- дисплей (10,9 см) |
| Напряжение питания | ~100 - 240 В ± 10 %, 50 / 60 Гц (потребляемая мощность ≤400 ВА) |
| Интерфейс | RS-232, USB (2 host/ device), I/O – аналоговое управление |
| Память | 501 ячейка (до 99 ручных тестов в режиме автотеста /AUTO) |
| Сканнер | 8 Каналов, Статусы: H, L, Х (Выключенно) |
| Габаритные размеры | 320 х 120 х 435 мм |
| Масса | 11 кг |
Комплектация установки GPT-79513:
| № | Наименование | Количество |
|---|---|---|
| 1 | Установка для проверки параметров электрической безопасности GPT-79513 | 1 |
| 2 | Комплект измерительных проводов (1 - GHT-115) | 1 |
| 3 | Измерительный кабель (1 - GHT-116B - черный) | 1 |
| 4 | Измерительный кабель (1 - GHT-116R - красный), | 1 |
| 5 | Шнур питания | 1 |
| 6 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 84512-22 |
| Производитель | GWInstek |
| Страна производитель | Тайвань |
| Гарантия (мес.) | 24 |
