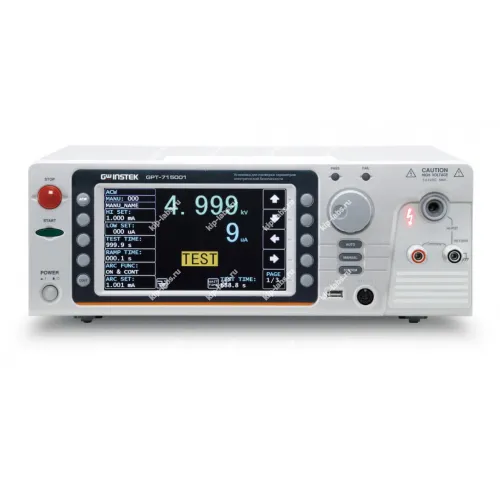

Установка для проверки параметров электрической безопасности GPT-715003

Описание модели: Установка для проверки параметров электрической безопасности GPT-715003

Установка GPT-715003 служит для проверки параметров электрической безопасности. Она рассчитана на работу вместе с оборудованием производителя GW Instek, что позволяет упростить интеграцию в существующие комплексы.

Аппарат выполняет измерения сопротивления заземления, сопротивления изоляции и токов утечки, что позволяет также оценивать соответствие требованиям нормативных документов в электрических системах; подробнее см. измерители параметров электрических сетей.

В конструкции реализована дискретность измерений, что снижает влияние помех при регистрации показаний; при этом предусмотрена возможность интеграции по RS-232C. Эти опции уместны для типовых задач автоматизированной регистрации данных.

Преимущества

• Возможность выполнить все ключевые проверки параметров электрической безопасности на одном устройстве.
• Интерфейс с быстрым доступом и настраиваемые режимы сокращают время проведения измерений.
• Фиксация результатов обеспечивает лучшую воспроизводимость контролей.
• Кроме того, конструктивное исполнение ориентировано на условия промышленной эксплуатации.
• Дополнительно предусмотрено подключение внешних датчиков и вспомогательных модулей.

Область применения

• Проверка безопасности бытовой и промышленной электроаппаратуры.
• Проведение испытаний электрооборудования в производственных цехах и сервисных зонах.
• Контроль соответствия изделий нормативным требованиям при приёмочном контроле.
• Применение в испытательных лабораториях и метрологических отделах.

Описание установки для проверки параметров электрической безопасности GPT-715003:

Высокое разрешение - 1 мкА по току, 1 В по напряжению. Дополнительный режим контроля целостности цепи током 100 мА (GC- Ground Check). Испытания емкостной нагрузки (до 47 мкФ).

Функции анализа - статистика, развертка, табличные измерения (график теста на экране). Микропроцессорное управление, высокая стабильность Uисп. Клавиши прямого выбора режимов (быстрота и удобство настроек). Режимы запуска испытаний - «Ручной»/ «Авто».

Выходные усилители с ШИМ-технологией, высокий уровень безопасности и защиты - режимы «Самопроверка»/ «Отсечка» (Uвых отключается за 150 мкс)/авторазряд выхода установки (~200 мс)/ «Zero Crossing» (форм. Uвых от нулевой линии для исключения выбросов)/ съемный ключ-колодка внутр. блокировки выхода (interlock key)/ уст.

Uтеста при отключенной нагрузке. Контроль цепей объекта для проверки правильность схемы испытаний до начала теста (GND изм. цепей заземления – ON/ OFF). Регулировка ВВ напряжения в ходе теста, регулируемое время – Нарастание/ Спад/ Пауза. Разъем «I/O» на передней панели для подключения аналоговых цепей удаленного управления (пуск, останов., результат теста).

Дублирование функционального выхода на задней панели. Графический цветной TFT-дисплей (диаг. 18см). Усиленная световая и звуковая индикация (состояние, результат теста). Память 100 ячеек (по 10 блоков) для записи и воспроизведения профилей. USB порт для записи данных. Полное соответствие МЭК 61010-2-034

Технические характеристики GPT-715003:
