Ф2-34 - измеритель разности фаз

Описание модели: Ф2-34 - измеритель разности фаз

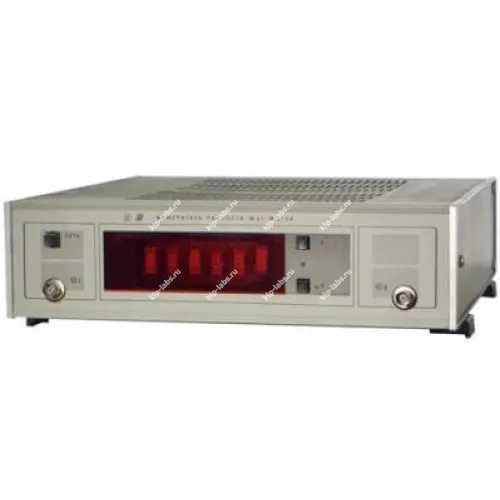

Устройство Ф2-34 предназначено для определения разности фаз между двумя синхронными гармоническими сигналами с выводом результата на цифровой индикатор; при этом прибор реализован в виде триггерного фазометра с времяимпульсным преобразованием и фиксированным измерительным интервалом. Кроме того, изготовление ведёт Рип-Импульс, что обеспечивает совместимость применения с оборудованием из раздела измерители параметров электрических сетей.

Преобразование входных сигналов организовано по двухканальной двухполупериодной схеме. Синусоидальные входы каждого канала сначала проходят усиление и ограничение, после чего подаются на фазовый детектор, что позволяет расширить фазовую характеристику и исключить мёртвую зону. Дополнительно сформированные сигналы распределяются на четыре состояния с помощью двух кольцевых счётчиков.

Фазовые интервалы затем заполняются импульсами квантующей частоты, и число таких импульсов подсчитывается измерительным счётчиком за заданное измерительное время. Результат счёта попадает в запоминающее устройство, откуда через преобразователь кода поступает на индикаторы для визуального считывания; при этом в приборе предусмотрен корректирующий счётчик, фиксирующий значение разности фаз в момент нажатия соответствующих кнопок « » или « ». При нажатии кнопки « » включается режим измерения абсолютной разности фаз (из результата вычитается системная разность каналов), а кнопка « » переводит прибор в режим относительной разности фаз, когда из текущего результата вычитается сохранённое ранее значение. Конструкция выполнена в унифицированном настольном корпусе и включает индикаторное устройство, блок управления, фазовый детектор, индикатор и блок питания; кроме того, применён функционально-узловой подход с максимальным использованием печатного монтажа и разъёмных соединений, что повышает технологичность и упрощает ремонт.

При необходимости параметры дискретности и процедуры калибровки рассматриваются в процессе эксплуатации. Дополнительно сервисные операции рекомендуется выполнять квалифицированным персоналом.

Преимущества

• постоянное измерительное время, обеспечивающее предсказуемость результатов;
• двухканальная конструкция с двухполупериодной обработкой входных сигналов;
• цифровое отображение с буферизацией результата в запоминающем устройстве;
• возможность фиксировать значение разности фаз кнопкой для последующих относительных измерений;
• модульная компоновка на печатных платах с разъёмными связями для удобства обслуживания.

Область применения

Прибор применяют при анализе фазовых соотношений в системах измерения и наладки электроизмерительной аппаратуры, в том числе в задачах, характерных для измерителей параметров электрических сетей. Также возможна эксплуатация в лабораторных и стендовых условиях для контроля фазовых соотношений синхронных источников и сигналов.
