Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Fluke
- Код товара: 14567
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
329 300₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 4547054
Свидетельство СИ (Fluke 1662, Fluke 1663, Fluke 1664 FC).pdf
Описание типа СИ (Fluke 1662, Fluke 1663, Fluke 1664 FC).pdf
Методики поверки (Fluke 1662, Fluke 1663, Fluke 1664 FC).pdf

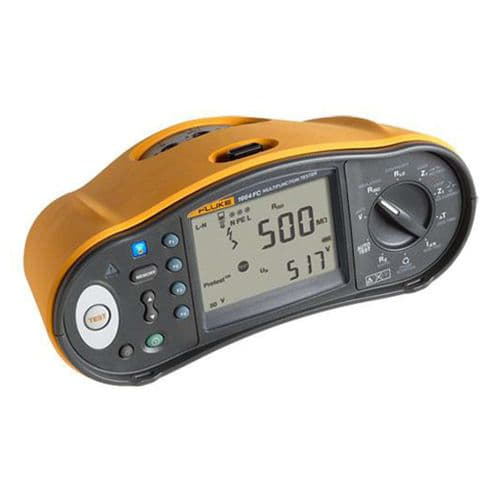

Назначение и принцип: Многофункциональный тестер электроустановок Fluke 1664FC SCH
Многофункциональный тестер Fluke 1664FC SCH от Fluke предназначен для всесторонней проверки электроустановок и контроля параметров защитных устройств, при этом он позволяет объединять несколько испытаний в единую упорядоченную процедуру.
В работе прибор используют для поэтапной диагностики сопротивления петли, проверки функционирования устройств остаточного тока (RCD) и оценки состояния изоляции; на практике это облегчает подготовку протоколов и отчётности, а дискретность фиксируемых значений упрощает документирование и обмен данными с системами учёта в области Измерителей параметров электрических сетей.
Функциональные опции
- Определение сопротивления петли и проверка целостности цепей
- Тестирование работы и параметров УЗО (RCD)
- Измерение сопротивления изоляции и контроль её характеристик
- Автоматизированные последовательности испытаний с возможностью сохранения результатов
- Экспорт и передача данных по стандартным интерфейсам для дальнейшей обработки
Сферы использования

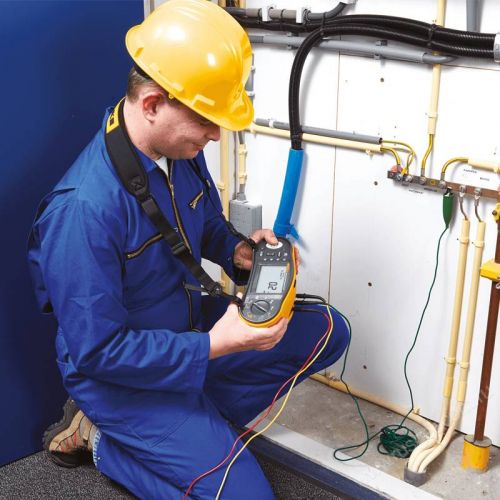

При эксплуатации Fluke 1664FC SCH применяют при вводе в строй, при сертификационных проверках и в ходе планового обслуживания распределительных и силовых щитов на жилых, коммерческих и промышленных объектах; в работе прибор служит инструментом быстрой оценки соответствия монтажных и эксплуатационных требований.
При калибровке и оформлении отчётных документов полезна функция сохранения и передачи измерений - это ускоряет формирование протоколов и их обмен с системами учёта.

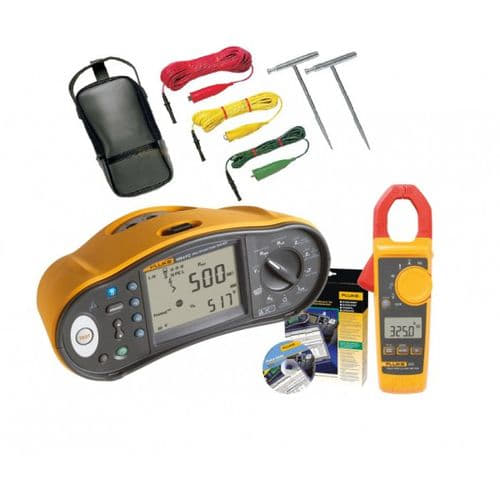

Комплект поставки Fluke 1664 FC:
- Многофункциональный тестер электроустановок Fluke 1664 FC
- Твердый футляр для переноски C1600
- Адаптер для компенсации сопротивления измерительных проводов
- Сверхпрочный шнур питания
- Комплект стандартных измерительных проводов STD
- Ремешок для переноски и крепления на поясе с подкладкой
- Батарея AA (IEC LR6)
- Датчик с дистанционным управлением TP165X и измерительный провод
- Руководство пользователя на CD-ROM
- Краткое справочное руководство
Краткий обзор многофункционального тестера Fluke 1664FC SCH

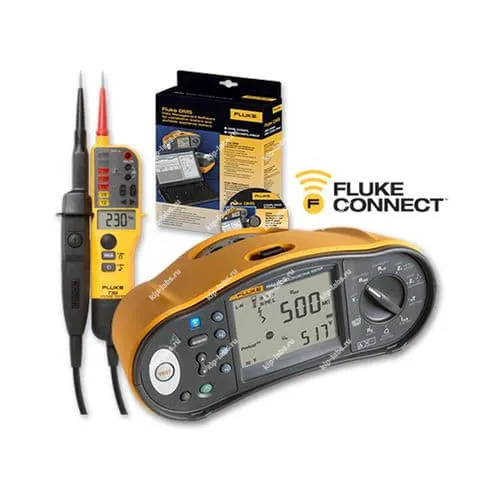

Тестер 1664 FC выделяется наличием функции предварительной проверки изоляции PreTest™: если во время подготовки к испытанию обнаруживается подключённое к проверяемой системе устройство, испытание сопротивления изоляции автоматически прерывается, что снижает риск повреждения подключённого оборудования. Кроме того, прибор поддерживает Fluke Connect ® для передачи результатов на смартфон и совместной работы с коллегами; функция автоматической проверки выполняет семь тестов одним нажатием, что уменьшает количество ручных коммутаций и минимизирует вероятность ошибок.
Ниже перечислены ключевые отличия и дополнительные возможности по сравнению с моделью 1663 - они расширяют функционал и ускоряют проведение измерений.
Отличия по сравнению с 1663
- Функция обеспечения безопасности Insulation-PreTest™
- Измерение изоляции на входах L-N и N-PE
- Реализация последовательности автоматических проверок
- Совместимость с Fluke Connect
- Автоматическое измерение
Технические характеристики многофункционального тестера электроустановок Fluke 1664FC SCH:
| Параметр | Значение | ||
|---|---|---|---|
| Измерение напряжения переменного тока | |||
| Диапазон | 500 В | ||
| Разрешение | 0,1 В | ||
| Погрешность при 45–66 Гц | 0,8 % + 3 | ||
| Входной импеданс | 360 кОм | ||
| Защита от перегрузки | 660 В среднеквадратичное | ||
| Проверка целостности цепи (RLO) | |||
| Диапазон (автоматический выбор) | 20 Ом / 200 Ом / 2000 Ом | ||
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом | ||
| Напряжение разомкнутой цепи | > 4 B | ||
| Измерение сопротивления изоляции (RISO) | |||
| Испытательные напряжения | 50-100–250–500–1000 В | ||
| Погрешность испытательного напряжения (при номинальной силе испытательного тока) | +10%, –0% | ||
| Испытательное напряжение | 50 В 100 В 250 В 500 В 1000 В | ||
| Диапазон сопротивления изоляции | 20 MОм / 50 MОм 20 MОм / 100 MОм 20 MОм / 200 MОм 20 MОм / 200 MОм / 500 MОм 20 MОм / 200 MОм / 1000 MОм | ||
| Разрешение | 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм / 1 MОм 0,01 MОм / 0,1 MОм / 1 MОм | ||
| Испытательный ток | 1 мА при 50 кОм 1 мА при 100 кОм 1 мА при 250 кОм 1 мА при 500 кОм 1 мА при 1 МОм | ||
| Импеданс контура и шлейфа (ZI) | |||
| Диапазон | 10 Ом / 0,001 Ом / Режим больших токов мОм | ||
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом | ||
| Ожидаемый ток короткого замыкания на землю, проверка PSC | |||
| Диапазон | 1000 А / 10 кА (50 кА) | ||
| Разрешение | 1 А / 0,1 кА | ||
| Вычисление | Ожидаемый ток замыкания на землю (PEFC) или ожидаемый ток короткого замыкания (PSC) определяется делением измеренного сетевого напряжения на измеренное сопротивление контура (L-PE) или сопротивления шлейфа (L-N) соответственно. | ||
| Проверка УЗО, проверяемые типы УЗО | |||
| Тип УЗО | AC¹ G²,S³ | ||
| Модель 1662 | A, AC, B= «5», S | ||
| Примечания | ¹Отклик на переменный ток ²Общего типа, без задержки ³Задержка времени = «4»Отклик на импульсный сигнал = «5»Отклик на сглаженный сигнал постоянного тока | ||
| Проверка скорости срабатывания (ΔT) | |||
| Настройки тока¹ | 10–30–100–300–500–1000 мА – ВАр 10–30–100 мА | ||
| Множитель | x ½, x 1 x 5 | ||
| Диапазон измерений | УЗО типа G | 310 мс 50 мс | |
| УЗО типа S | 510 мс 160 мс | ||
| Примечания | ¹1000 мА только для типа AC 700 мА максимум для типа A в режиме ВАр режим ВАр недоступен для типа B. | ||
| Измерение тока срабатывания УЗО/FI/Проверка линейным сигналом(IΔN) | |||
| Диапазон тока | 30–110 % номинального тока УЗО¹ | ||
| Величина ступени | 10 % от IΔN² | ||
| Длительность ступени | Тип G | 300 мс/ступень | |
| Тип S | 500 мс/ступень | ||
| Погрешность измерений | ±5 % | ||
| Номинальные диапазоны тока срабатывания (ГОСТ Р 51326.1-99 / EN 61008-1) | 50–100 % для типа AC 35–140 % для типа A (>10 мА) 35–200 % для типа A (≤10 мА) 50–200 % для типа B ²5 % для типа B | ||
| Примечания | ¹30–150 % для типа A IΔN >10 мА 30–210 % для типа A IΔN = 10 мА 20–210 % для типа B | ||
| Проверка сопротивления заземления (RE) | |||
| Диапазон | 200 Ом / 2000 Ом | ||
| Разрешение | 0,1 Ом / 1 Ом | ||
| Частота | 128 Гц | ||
| Выходное напряжение | 25 В | ||
| Общие технические характеристики | |||
| Размер (Д x Ш x В) | 10 x 25 x 12,5 см | ||
| Масса (с батареями) | 1,3 кг | ||
| Размер и количество батарей | Тип АА, 6 шт. | ||
| Степень защиты | IP40 | ||
| Безопасность | Соответствует требованиям ГОСТ 12.2.091-2012 / EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 и CAN/CSA c22.2 No. 1010, изд. 2 | ||
| Перенапряжение | CAT III / 500В; CAT IV 300В | ||
| Производительность | от EN61557-1 до EN61557-7 вторая редакция и EN61557-10 вторая редакция | ||
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP40 |
| Номер в госреестре СИ | 66478-17 |
| Производитель | Fluke |
| Страна производитель | США |
