Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: СвязьСервис НПК
- Код товара: 14598
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
240 000₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ТОПАЗ-4002

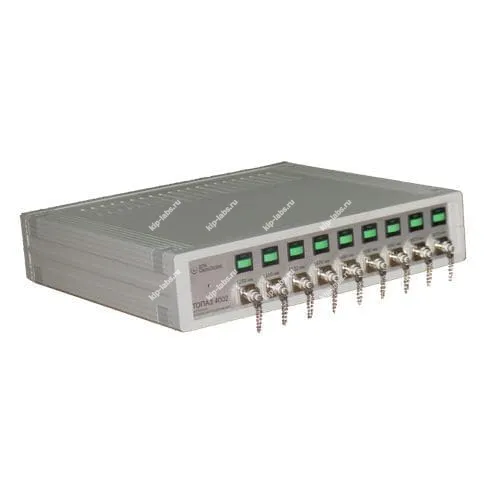

Описание модели: Источник оптического излучения ТОПАЗ-4002
Источник оптического излучения ТОПАЗ-4002 используется для генерации управляемого светового потока в измерительных схемах лабораторного и промышленного назначения, при этом прибор применяют при поверке и настройке оптических модулей.
Прибор выпускает СвязьСервис НПК. Корпус и конструктив рассчитаны на модульную интеграцию со сторонним оборудованием, также подробные сведения о применимости можно найти в измерители параметров электрических сетей.
В состав устройства входят стабилизированный оптический генератор и блок управления; предусмотрена регулировка выходной мощности, а также выпускаются варианты с различными типами оптических выходов.
Прибор рассчитан на эксплуатацию в лабораторных и промышленных помещениях. При необходимости допустима дискретность сигналов и опции самокалибровки.
Преимущества
- Предсказуемая генерация оптического сигнала для метрологических задач
- Модульная конструкция облегчает интеграцию в уже эксплуатируемые системы
- Различные исполнения с регулировкой мощности и несколькими типами выходов
- Небольшие габариты, пригодные для стационарного и переносного использования
Область применения
- Проверка и калибровка оптоэлектронных приёмно-передающих модулей
- Испытательные стенды для НИОКР и метрологических лабораторий
- Работы по сервисному обслуживанию и наладке на производственных линиях
- Интеграция в состав исследовательского оборудования
Описание 9-канального источника оптического излучения ТОПАЗ-4002
Источник оптического излучения ТОПАЗ-4002 применяется для испытаний CWDM-систем и их отдельных элементов. Он подходит для использования на этапах производства CWDM-компонентов, а также при монтаже и эксплуатации оптоволоконных линий с технологией уплотнения CWDM; малые размеры и масса прибора делают возможным его использование непосредственно на объектах связи.
Стабилизация уровня выходной мощности излучения обеспечивает возможность применения прибора при калибровке и поверке измерителей оптической мощности. Также он применим при поверке анализаторов CWDM каналов.
В комплекте с анализатором CWDM каналов ТОПАЗ-8021N источник ТОПАЗ-4002 позволяет выполнить проверку величины затухания оптического сигнала. Контроль производится по 9 длинам волн из ряда CWDM.
Длины волн лазеров источника выбирают при заказе в диапазоне 1270 – 1610 нм (в соответствии с рекомендацией ITU-T G-694.2), что позволяет при использовании двух приборов с неперекрывающимися наборами длин волн организовать тестирование по всем 18 длинам волн CWDM.
Также при необходимости допустима организация дискретного управления и самокалибровки.
Технические характеристики 9-канального источника оптического излучения ТОПАЗ-4002:
| Параметр | Значение |
|---|---|
| Тип лазерного излучателя | DFB |
| Число излучателей | 9 |
| Излучаемые длины волн, нм | Из ряда 1270 … 1610 (ITU G-694.2) |
| Отклонение длины волны от номинала, не более, нм | ±3 |
| Ширина спектра излучения, нм | <=1 |
| Уровень оптической мощности, дБм | >-4,0 (типовое – 0 дБм) |
| Относительная нестабильность за 15 мин, дБ | ±0,15 |
| Относительная нестабильность за 4 часа, дБ | ±0,25 |
| Питание прибора | DC - 5В, 0.5А; AC - 220В (с внешним адаптером) |
| Габариты, мм | 290х200х60 |
| Масса не более, кг | 2 |
Комплект поставки ТОПАЗ-4002:
| № | Наименование | Количество |
|---|---|---|
| 1 | 9-канальный источник оптического излучения ТОПАЗ-4002 | 1 |
| 2 | Блок питания 5В | 1 |
| 3 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | СвязьСервисНПК |
| Страна производитель | Россия |
| Гарантия (мес.) | 24 |
