Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: KYORITSU
- Код товара: 14609
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
75 906₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: KEW 5010

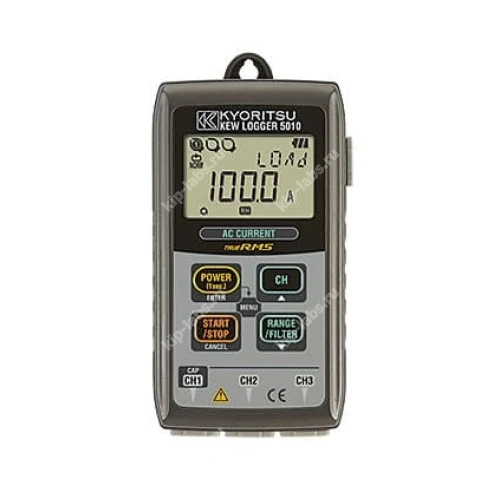

Описание модели: Регистратор параметров сети KEW 5010
KEW Model 5010 - трёхканальный регистратор параметров сети от KYORITSU, предназначенный для одновременной фиксации тока утечки и тока нагрузки с применением внешних клещевых адаптеров; при этом прибор поддерживает три режима работы.
- обычный режим - контроль состояния питающей линии и меняющихся токов. В этом режиме регистратор фиксирует изменения тока и напряжения с выбранным интервалом (1 сек. - 60 мин.), сохраняет среднее значение за каждый интервал, минимальные и максимальные показатели, а также пиковое RMS значение для каждого десятого измерения.
- триггерный режим - наблюдение за отклонением установленной величины тока. Режим предназначен для регистрации событий превышения заданного уровня: фиксируется величина, время и частота тока в период превышения, сохраняются 8 измерений при срабатывании и пиковые значения до и после события; кроме того определяется смена направления тока, а факт превышения сигнализируется встроенным светодиодом.
- режим "Картинка" - упрощенное наблюдение за формой сигнала. При выборке каждые 0,55мс на ПК отображается форма сигнала, а при превышении порога записываются мгновенные значения (в виде отрезков синусоиды); также превышение подчёркивается встроенным светодиодом.
При необходимости данные можно перенести на ПК; измерители параметров электрических сетей включают похожие устройства и методики анализа, что позволяет сопоставлять результаты исследований.
Преимущества
- Трёхканальная архитектура обеспечивает одновременную регистрацию утечки и нагрузочных токов, что сокращает время съёма данных.
- Наличие трёх режимов работы даёт возможность как длительного мониторинга, так и детектирования кратковременных превышений и визуализации формы сигнала.
- Функции триггера и индикация превышения светодиодом упрощают обнаружение аварийных событий; кроме того реализована запись пиковых значений вокруг события.
- Поддержка передачи данных на ПК и специализированное ПО KEW LOG Soft упрощают последующую обработку и графическое представление данных.
Область применения
- Мониторинг состояния питающих линий и контроль изменения токов в энергосистемах.
- Выявление и документирование случаев превышения тока - в том числе токов утечки.
- Анализ формы сигналов и предварительная оценка качества электроэнергии при помощи режима "Картинка".
Особенности регистратора параметров электросети Kyoritsu KEW Model 5010:
- Встроенная память позволяет записывает 60 000 точек данных в одноканальном режиме, и 20 000 точек на канал в трехканальном режиме;
- Фильтр низких частот отфильтровывает гармоники. Частота среза приблизительно 160 Гц.
- Светодиод мерцает при превышении заданного значения тока / напряжения (в триггерном режиме / режиме "картинка" / режиме анализа качества электроэнергии (только KEW5020));
- Функция "CALL": подтверждение записанных данных. Отображение: количества записанных точек (макс.+, мин.+, пиковое значение) для каждого канала с информацией о времени и дате в обычном режиме. (Определенные значения (т.е. когда значения находятся за пределами заданных пределов) могут отображаться в других режимах записи). функция "RECALL": последние 10 записанных точек данных, включая время и дату, можно просмотреть на дисплее регистратора;
- Обычная (запись прекращается при заполнении памяти) или циклическая (перезапись зарегистрированных значений) режимы записи. Результаты хранятся в энергонезависимой памяти (гарантированный срок хранения - 10 лет).
- Индикатор питания аккумулятора. Указывает напряжение батареи в 4-х уровнях (можно использовать регистратор еще 24 часа после предупреждения о разряде батарей).
- Удобное для пользователя программное обеспечение KEW LOG Soft. ПО позволяет редактировать, анализировать и графически отображать записанные данные, которые можно перенести на ПК при помощи USB кабеля;
- Непрерывное время измерения: прибл. 10 дней (алкалиновая батарея).
Технические характеристики:
| Параметр | Значение |
|---|---|
| Режим записи | обычный / триггерный / картинка |
| Режим работы | Последовательное приближение (метод итераций) (одиночная синхронизированная выборка CH1) |
| Максимальное рабочее напряжение | 9,9 В RMS переменного тока, 14 В пиковое значение |
| Количество каналов | 3 |
| Метод измерений | True RMS |
| Интервал записи | обычный / триггерный режим: около 1,65 мс / канал; режим "Картинка": около 0,55 мс (отрезок волны каждые 1,1 мс) |
| Предупреждение о низком заряде батарей | индикатор батареи мигает |
| Индикация выхода за пределы диапазона | индикатор "OL" отображается на дисплее |
| Автоматическое выключение | автоматическое выключение прибора через 3 минуты после остановки записи |
| Условия применения | внутри помещений, высота над уровнем моря до 2000 м |
| Рабочая температура и влажность воздуха | -10°C - 50°C / относительная влажность до 85% (без конденсации) |
| Точность: | |
| Обычный режим записи (АС 50/60Гц, синусоидальная волна, вход: 10% или более от диапазона канала 1) | 100.0мА: ±2.0% измеренного значения ±0.9% полной шкалы + погрешность адаптера; Остальные диапазоны: ±1.5% измеренного значения ±0.7% полной шкалы + погрешность адаптера; Крест-фактор: 2.5 или менее: точность RMS (синус) +2% измеренного значения +1%полной шкалы |
| Триггерный режим записи (АС 50/60Гц, синусоидальная волна) | 100.0мА: ±3.5% измеренного значения ±2.2% полной шкалы + погрешность адаптера; Остальные диапазоны: ±3.0% измеренного значения ±2.0% полной шкалы + погрешность адаптера |
| Режим "картинка" | 100.0мА: ±3.0% измеренного значения ±1.7% полной шкалы + погрешность адаптера; Остальные диапазоны: ±2.5% измеренного значения ±1.5% полной шкалы + погрешность адаптера |
| Источник питания | 6 В постоянного тока: алкалиновая батарея (LR6) x 4шт. / внешний источник питания 9 В постоянного тока (специальный адаптер переменного тока) |
| Максимально возможное время измерений | около 10 дней (с алкалиновыми LR6 батареями) |
| Стандарты безопасности | IEC 61010-1 CAT Ⅲ 300В Степень загрязнения 2, IEC 61326 (EMC) |
| Размер | 111(Д) x 60(Ш) x 42(Г) мм |
| Вес | 265 г |
Комплект поставки:
| № | Наименование | шт |
|---|---|---|
| 1 | Регистратор параметров сети KEW 5010 | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Источник питания алкалиновые батареи LR6 | 4 |
| 4 | Мягкий чехол | 1 |
| 5 | Программное обеспечение KEW LOG Soft 2 | 1 |
| 6 | USB кабель | 1 |
| 7 | Руководство по быстрому старту | 1 |
| 8 | Информация о USB подключении | 1 |
| Опционально | ||

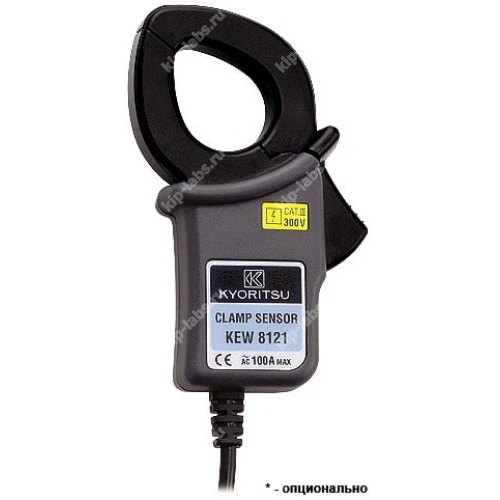

| 9 | Клещевые адаптеры для измерения тока утечки и тока нагрузки | 1 |

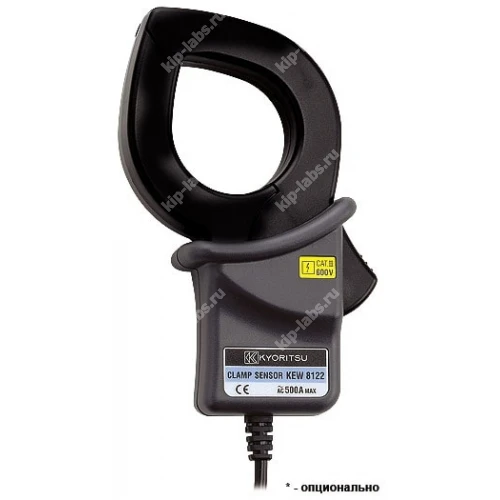

| 10 | Клещевые адаптеры для измерения тока нагрузки | 1 |

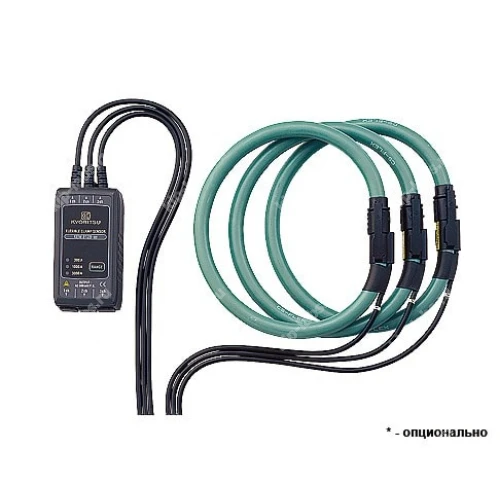

| 11 | Гибкие клещевые адаптеры | 1 |
| 12 | Адаптер переменного тока | 1 |

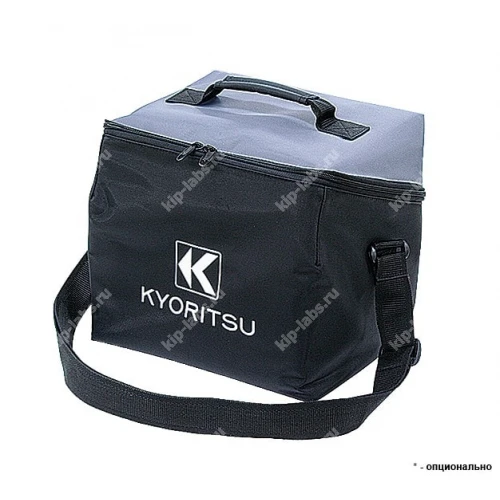

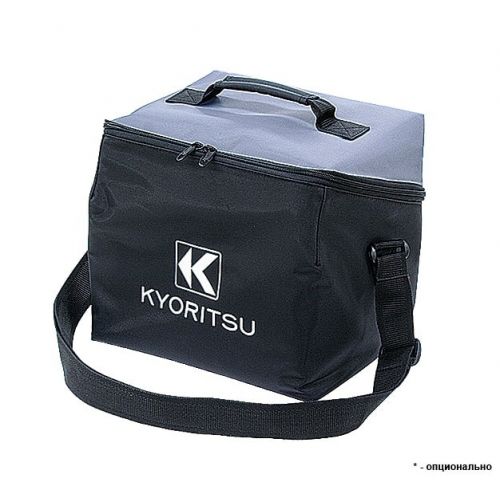

| 13 | Чехол | 1 |
| 14 | Удлинитель | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | KYORITSU |
| Страна производитель | Япония |
| Гарантия (мес.) | 24 |
