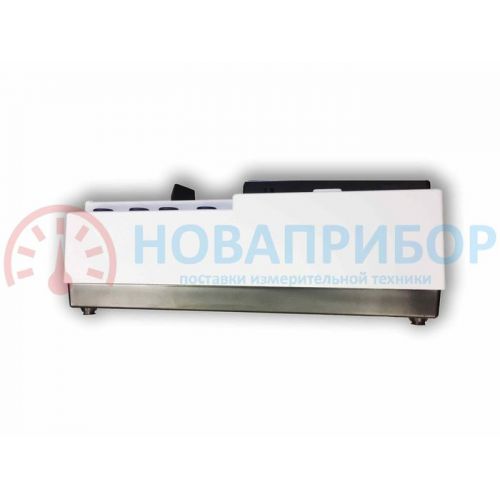

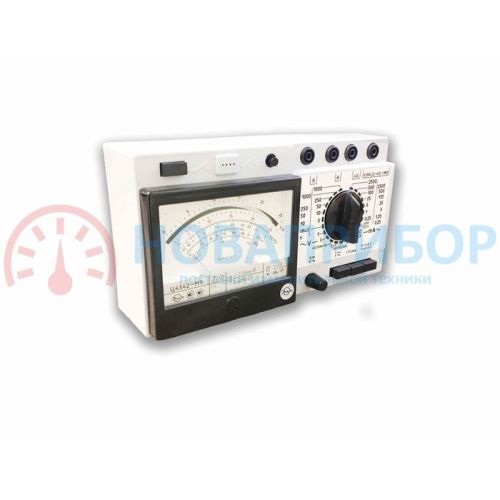

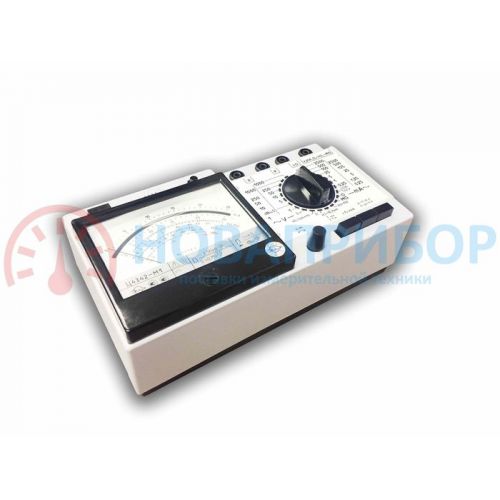

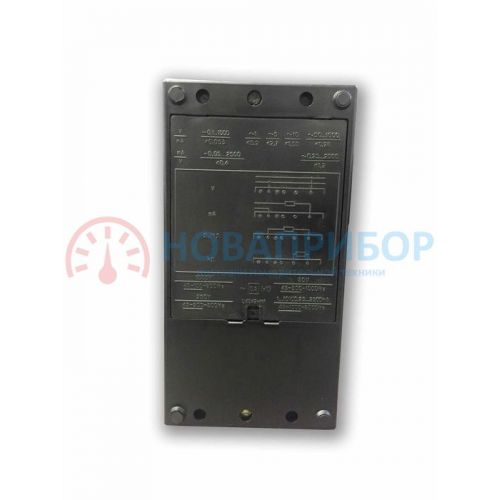

Ц4342 М1 - прибор комбинированный

Описание прибора электроизмерительного многофункционального Ц4342 М1:

Аналоговыцй прибор электроизмерительный многофункциональный Ц4342 М1 с автоматической защитой от перегрузок предназначен для измерения:

• силы и напряжения постоянного тока;
• среднеквадратического значения силы и напряжения переменного тока синусоидальной формы;
• сопротивления постоянному току;
• абсолютного уровня сигнала по напряжению переменного тока в электрических цепях объектов измерений, работоспособное состояние которых не нарушается их взаимодействием с прибором или выходом нормируемых характеристик прибора за пределы, установленные техническими условиями.

Кроме того, предназначен для проверки работоспособного состояния биполярных транзисторов с рассеиваемой мощностью до 150 мВт.

Прибор предназначен для измерений в электрических цепях объектов измерений, работоспособное состояние которых не нарушается взаимодействием объекта измерений и прибора или выходом характеристик прибора за нормируемые пределы.

Отличительные особенности:

• Конструктивная особенность измерительного механизма: относится к магнитоэлектрическим приборам с подвижной катушкой на растяжках, механическим противодействующим моментом и механическим отсчетньпи устройством;
• Относится к выпрямительным приборам с полупроводниковыми выпрямителями;
• Расширение диапазонов измерений осуществляется с помощью коммутации шунтов и добавочных сопротивлений;
• Электрохимический источник постоянного тока для питания автоматической защиты и схемы измерения сопротивления в приборе.

Области применения:

• Регулирование, ремонт и проверка работоспособности электро- и радиоаппаратуры.

Технические характеристики:

Комплект поставки:

1. Прибор электроизмерительный многофункциональный Ц4342-М1 - 1 шт.;
2. Паспорт - 1 экз.;
3. Свидетельство о приемке - 1 экз .;

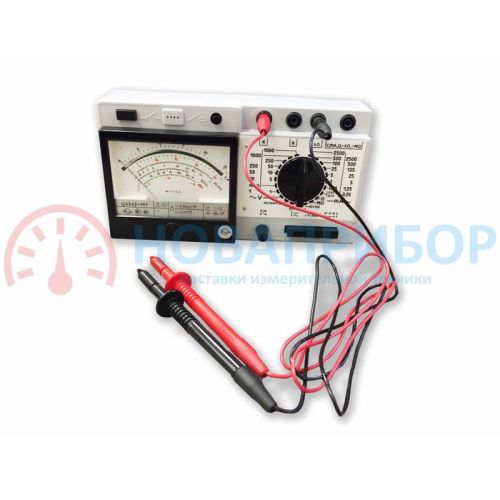

4. Провод соединительный -2 шт.;
5. Зажим контактный - 2 шт.;

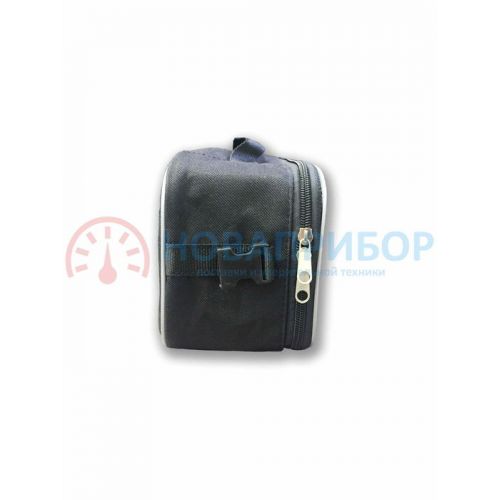

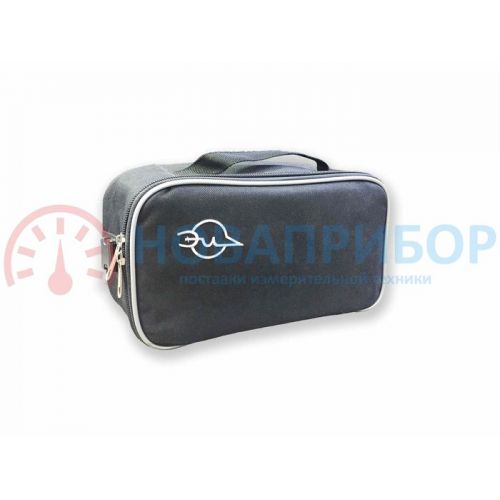

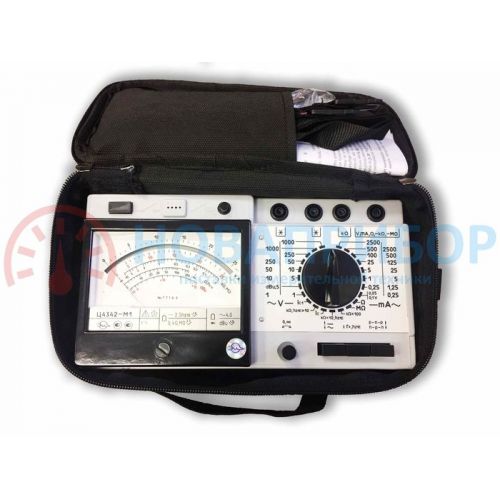

6. Футляр для укладки прибора и принадлежностей - 1 шт.

Примечания: Допускается поставлять свидетельство о приемке не отдельным документом, а в составе паспорта одним из его разделов. Прибор поставляется без электрохимических источников тока.
