- Производитель: Рип-Импульс
- Код товара: 14632
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
113 160₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ИРФ-1/1

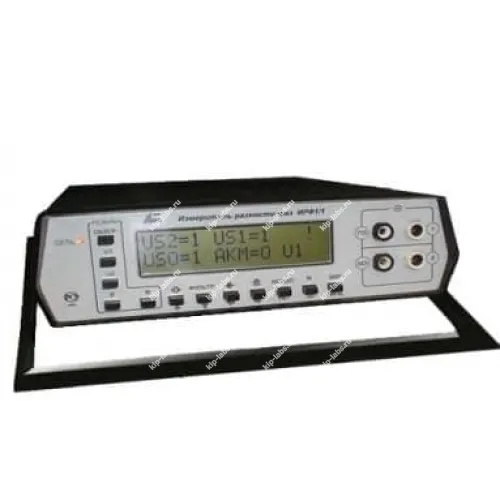

Кратко о модели: ИРФ-1/1 - измеритель разности фаз
Измеритель разности фаз ИРФ-1/1 от Рип-Импульс предназначен для определения разницы фаз синусоидальных напряжений, приложенных в двух гальванически развязанных цепях, а также для получения их среднеквадратичных значений, отношения амплитуд и частоты; при этом устройство вычисляет разницу между начальными фазами напряжений на входах "2" и "1" и фиксирует приращение этой величины относительно значения, снятого до нажатия кнопки. В ряде задач прибор уместно использовать вместе с оборудованием из категории измерители параметров электрических сетей.
Дискретность показаний и наличие опций для упрощения наладки повышают удобство эксплуатации. Это особенно важно при серийных или повторных измерениях.
Ключевые особенности
- Измерение разности фаз синусоидальных напряжений в двух изолированных цепях;
- Фиксация среднеквадратичных значений (RMS) измеряемых напряжений;
- Определение отношения амплитуд двух сигналов и их частоты;
- Измерение приращений разности фаз относительно значения до нажатия кнопки;
- Определение разницы между начальными фазами напряжений на входах "2" и "1".
Где применяется
- контроль фазовых сдвигов между раздельными цепями в энергообъектах;
- проверка синхронизации источников и трансформаторных групп в лабораторных стендах;
- диагностика и наладка электроустановок, где важен фазовый сдвиг и соотношение напряжений;
- использование в полевых и стационарных измерениях при необходимости определения частоты и RMS значений.
Технические характеристики измерителя разности фаз ИРФ-1/1:
| Параметр | Значение | |
|---|---|---|
| Прибор обеспечивает измерение разности фаз при отношении помеха/сигнал | до 20дБ на частотах 25, 50, 75 Гц | |
| Диапазон рабочих частот | от 20 Гц до 5,6 Гц | |
| Диапазон входных напряжений при измерении разности фаз | от 0,1 до 250 В | |
| Пределы измерения разности фаз | от 0 до +-180 или от 0 до 360 | |
| Разрешающая способность | 0,1 или 1 | |
| Предел допускаемой погрешности измерения разности фаз | +-1 | |
| Диапазон измеряемых среднеквадратических значений напряжений | от 0,2 до 250 В | |
| Предел допускаемой основной погрешности измерения напряжения | +-2% (20 – 200 Гц) и +-2,5% (200 Гц – 10 кГц). | |
| Предел допускаемой дополнительной погрешности измерения напряжения при изменении температуры в рабочем температурном диапазоне | равен пределу основной погрешности на каждые 10 С | |
| Предел допускаемой дополнительной погрешности измерения напряжения в условиях повышенной влажности | равен пределу основной погрешности | |
| Разрешающая способность (погрешность) измерения частоты | в диапазоне от 20 до 999,9 Гц составляет 0,1Гц (+-0,2Гц), а от 1 до 10 кГц – 1Гц (+-2Гц) | |
| Диапазон измеряемых отношений напряжений | от 1 до 300 | |
| Предел допускаемой погрешности измерения отношения напряжений | +-5% | |
| Входное активное сопротивление прибора | не менее 300 Ом | |
| Время измерения | не более 2 с | |
| Время готовности прибора к работе после включения | 1 мин | |
| Прибор измеряет отношение напряжения, действующего на входе "1", к напряжению, действующему на входе "2". | ||
| Параметр | Значение | |
| Общие характеристики | ||
| Время непрерывной работы | не менее 8 ч | |
| Температура окружающего воздуха | от минус 10 до 40С | |
| Относительная влажность | до 95% при температуре 40С | |
| Питание прибора | от сети напряжением (220+-22) В, частотой (50+-1) Гц или от автономного источника напряжением от 4 до 6 В | |
| Прибор выдерживает перегрузку | в течение 1 мин напряжением 300 В на обоих входах | |
| Сила тока, потребляемого от автономного источника питания | не более 220 мА | |
| Габаритные размеры прибора | не более 220х65х260 мм | |
| Масса прибора | не более 1,9 кг | |
Комплект поставки ИРФ-1/1:
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель разности фаз ИРФ-1/1 | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 19579-11 |
| Производитель | Рип-Импульс |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
