Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Sonel S.A.
- Код товара: 14545
- Доступность: В наличии
-
47520₽
- С учетом НДС 47520₽
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: WMRUTС20
Описание измерителя параметров петли короткого замыкания ТС-20:
Измеритель параметров петли короткого замыкания ТС-20 предназначен, в первую очередь, для проверки согласования параметров цепи "фаза - нуль" с характеристиками аппаратов защиты и проверки непрерывности защитных проводников.
Измеритель ТС-20 применяется также при наладке и эксплуатационном контроле состояния сетей электропитания жилых домов, офисов и производственных объектов.
Отличительные особенности TC-20:
- Измерение действующего значения фазного и линейного напряжения переменного тока частотой 45 - 65 Гц;
- Измерение в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В;
- Измерение полного сопротивления цепи «фаза — нуль рабочий», «фаза — нуль защитный», «фаза — фаза» без отключения источника питания;
- Расчёт ожидаемого тока короткого замыкания;
- Оценка сопротивления заземляющих устройств.
- Возможность выбора пользователем номинального напряжения 220/380 В, 230/400 В или 240/415 В;
- Функция автоматического вычисления ожидаемого тока короткого замыкания на основании измеренного полного сопротивления петли и номинального напряжения электроустановки;
- Функция автоматического определения номинального фазного или линейного напряжения при вычислении ожидаемого тока короткого замыкания;
- Функция автоматического выбора диапазона измерения;
- Возможность изменения длины измерительных проводов без необходимости калибровки прибора;
- Функция автоматической компенсации сопротивления измерительных проводов;
- Сохранение последнего результата измерения;
- Защита от перегрева (индикатор высокой температуры);
- Контроль заряда элементов питания в режиме реального времени;
- Подсветка дисплея;
- Автоматическое выключение неиспользуемого прибора через заданный интервал времени (300 с, 600 с, 900 с) - экономия энергии элементов питания (AUTO-OFF).
Области применения измерителя TC-20:
- электросетевыми компаниями (при техническом обслуживании электроустановок);
- службами эксплуатации электрических сетей в нефтегазодобывающих компаниях, в управляющих компаниях ЖКХ, на промышленных предприятиях;
- строительными и монтажными организациями, при производстве электромонтажных работ;
- организациями надзора и контроля в электрических сетях и электроустановках потребителей;
- электроизмерительными лабораториями.
Технические характеристики ТС-20:
| Параметры | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Измерение напряжения переменного тока | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазон | Разрешение | Основная погрешность | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0...440 В | 1 В | ±(2% и.в. + 3 е.м.р.) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Измерительный провод | Диапазон измерения Zs
| 1,2 м
| 0,24...200 Ом
| 5 м
| 0,26...200 Ом
| 10 м
| 0,28...200 Ом
| 20 м
| 0,35...200 Ом
| Погрешность измерения ZS
| Диапазон
| Разрешение
| Основная погрешность
| 0,00...19,99 Ом
| 0,01 Ом
| ±(2,5% и.в. + 5 е.м.р.)
| 20,0...99,9 Ом
| 0,1 Ом
| ±(2,5% и.в. + 3 е.м.р.)
| 100...200 Ом
| 1 Ом
| ±(3% и.в. + 3 е.м.р.)
| Параметр
| Значение
| Номинальные рабочие напряжения UnL-N/UnL-L
| 220/380 В, 230/400 В, 240/415 В
| Диапазон рабочего напряжения
| 198…264 В (для ZL-PE и ZL-N) и 342…440 В (для ZL-L)
| Номинальная частота сети fn
| 50 Гц, 60 Гц
| Диапазон рабочих частот
| 45…65 Гц
| Максимальный ток измерения
| 15,3 A для 230 В (10 мс) и 26,7 A для 400 В (10 мс)
| Диапазон
| Разрешение
| Основная погрешность
| 0,00..19,99 Ом
| 0,01 Ом
| ±(5% и.в. + 5 е.м.р.)
| Ток короткого замыкания петли IK
| Диапазон
| Разрешение
| Основная погрешность
| 1,15…9,99 A
| 0,01 A
| Рассчитывается на основе погрешности полного сопротивления петли короткого замыкания ZS
| 10,0...99,9 A
| 0,1 A
| 100...999 A
| 1 A
| 1,00...9,99 кA
| 0,01 кA
| 10,0…40,0 кA
| 0,1 кA
| Дополнительные технические данные
| Класс изоляции
| двойная, согласно ГОСТ Р 51350-99, EN 61010-1 и IEC 61557
| Категория безопасности монтажа измерителя
| CAT III 300 В
| Степень защиты корпуса измерителя в соответствии с EN 60529
| IP67
| Изделие соответствует требованиям по электромагнитной совместимости стандартам
| ГОСТ Р 51522.1-2011
| Изделие соответствует требованиям по электромагнитной совместимости Техническому Регламенту Таможенного Союза
| ТР ТС 020/2011
| Питание измерителя
| 4 алкалиновых элемента 1,5 В AA LR6 или 4 аккумулятора NiMH AA
| Габаритные размеры измерителя (длина х ширина х глубина)
| 220x98x58 мм
| Масса прибора с комплектом батареек
| примерно 509 г
| Рабочая температура
| –20...+50 °C
| Температура хранения
| -20...+70 °C
| Температура при калибровке
| +23 ± 2 °C
| Влажность при калибровке
| 40...60%
| Влажность при эксплуатации
| 20...80%
| Высота над уровнем моря
| до 2000 м
| Время до автоматического выключения Auto-OFF
| на выбор 300, 600 или 900 секунд
| Количество измерений Zs на аккумуляторах
| >5000 (2 измерения в минуту)
| Дисплей
| сегментный ЖКИ
| | ||||||||||||||||||||||||||||||||||

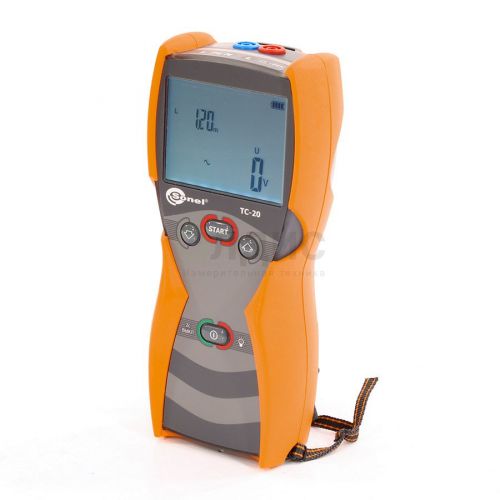

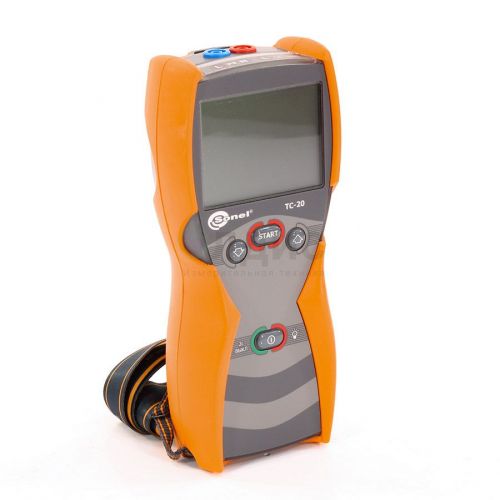

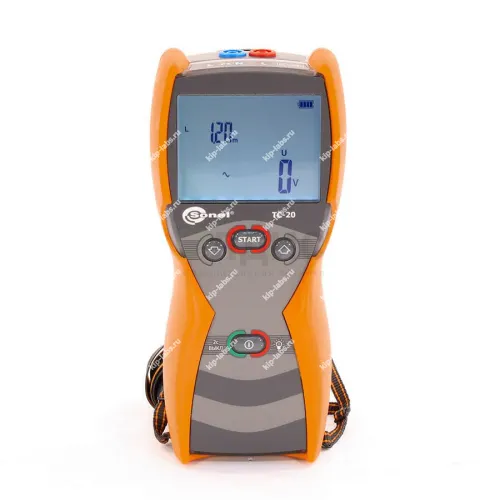

Внешнай вид и основные элементы TC-20:

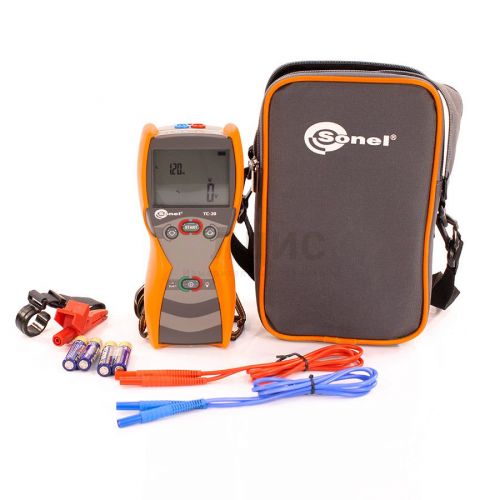

Комплект поставки измерителя TC-20:
- Измеритель параметров петли короткого замыкания TC-20 - 1 шт
- Зажим «Крокодил» изолированный красный K02 - 1 шт
- Зонд острый с разъёмом «банан» голубой - 1 шт
- Зонд острый с разъёмом «банан» красный - 1 шт
- Крепеж «Свободные руки» - 1 шт
- Провод измерительный 1,2 м с разъемами «банан» голубой - 1 шт
- Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт
- Ремень для переноски прибора M1 - 1 шт
- Футляр M10 - 1 шт
- Элемент питания алкалиновый 1,5V AA LR6 - 4 шт
Дополнительная комплектация TC-20:
- AGT-32T, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- Провод измерительный 10 м с разъемами "банан" красный, для MZC-30X, MPI-XXX;
- AGT-16С, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- AGT-16P, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- AGT-32С, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- SP-2M, зонд острый с разъемом «банан» складной;
- Крепеж "свободные руки", для TC-20, MIC-10/30, MRP-201, MPI-502, MZC-304;
- Ремень для переноски M1, для приборов ТС-20, MIC-10/30, MRP-201, MPI-502, MZC-304;
- M10, футляр для ТС-20.
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP67 |
| Номер в госреестре СИ | 68153-17 |
| Производитель | SonelS.A. |
| Страна производитель | Россия |
