- Производитель: Fluke Networks
- Код товара: 14450
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
751 648₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 4417084

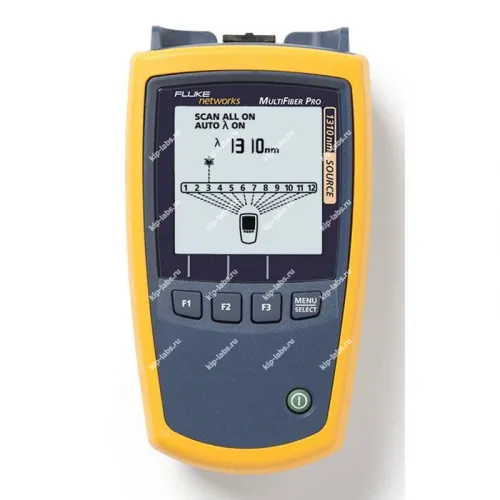

Назначение и принцип: Источник лазерного излучения MultiFiber Pro SM 1310 мкм
Источник Fluke Networks MF1310SOURCE MultiFiber Pro SM 1310 мкм применяется совместно с измерителем оптической мощности Fluke Networks MultiFiber Pro (MFPOWERMETER), при этом он сконструирован для работы с многолучевыми разъемами MPO и упрощает серию типовых измерений. Производитель: Fluke Networks.
Устройство предназначено для автоматизированного тестирования оптоволоконных магистралей MPO; в работе оно сокращает количество ручных операций и уменьшает зависимость от разветвительных шнуров. Для поиска и устранения дефектов прибор применяют совместно с приборами из раздела измерители параметров электрических сетей.
Функциональные опции
- Автоматическое сканирование и тестирование всех волокон в разъемах MPO, что позволяет быстро получать набор измерений без ручного переключения.
- Проверка правильности коммутации концов магистралей MPO и встроенная функция контроля полярности для верификации каналов связи.
- Интегрированный разъем MPO устраняет необходимость применения дополнительных разветвительных шнуров при проведении проверок.
- Отображение результатов в удобной форме с одновременным выводом состояния всех 12 волокон, что упрощает оценку качества соединений.
- Возможность детализированного поиска неисправностей вплоть до уровня отдельного оптоволокна, что упрощает локализацию дефекта.
- Закрывающий разъем MPO исключает регулярное применение пылезащитных крышек при проведении серии тестов.
Сферы использования
На практике MultiFiber Pro используют для оперативной проверки кассет и магистралей MPO в центрах обработки данных и при полевых работах; инструмент устраняет типичные ошибки, связанные с полярностью и ручной проверкой. В работе прибор подходит как для текущего обслуживания систем на скорости передачи 10 Гбит/с, так и для подготовки инфраструктуры к переходу на 40/100 Гбит/с.
Стандарт разъемов MPO является предпочтительным в ЦОД, и при эксплуатации традиционные методы тестирования оказываются трудоёмкими, ручными и подверженными ошибкам. MultiFiber Pro сокращает время тестирования примерно на 90 % за счёт одновременной проверки потерь и полярности по 12 волокнам одного разъема, тем самым позволяя снизить сроки выполнения проекта с недель до дней.
Функция «Сканировать все»
Функция «Сканировать все» измерителя мощности выполняет сканирование и тест всех 12 оптоволоконных шнуров в разъеме MPO; при этом полный цикл измерений мощности и потерь занимает всего 6 с. Эта автоматизация исключает ручное перемещение тестера между шнурами и избавляет от необходимости в разветвительных шнурах при массовых проверках.
Встроенная проверка полярности
Проверка полярности служит для подтверждения корректного сопряжения передатчика и приёмника в канале; для многолучевых разъемов стандарт TIA-568-C.0 определяет способы А, В и С. Ошибки при развёртывании связаны с необходимостью использования различных коммутационных кабелей, поэтому встроенная проверка полярности позволяет оценивать соответствие схемы полярности для отдельных шнуров, постоянных соединений и каналов.
Встроенный разъем MPO
Наличие разъема MPO непосредственно в источнике света и измерителе мощности устраняет потребность в дорогостоящих и громоздких разветвительных шнурах при тестировании оптоволоконных линий с MPO-коннекторами.
Простой пользовательский интерфейс
Интерфейс MultiFiber Pro разработан для одновременного показа результатов полярности, измерений мощности и потерь для всех 12 волокон; этот подход обеспечил защищённый патент интерфейса. Источник света маркирует каждое из исследуемых волокон, и любые измерения, которые выходят за пределы допустимых значений, однозначно идентифицируются, что облегчает анализ причин неисправностей.
1. Для 850 нм, 0 – -50 дБм. Для 1300, 1310, 1550 нм, от -5 дБм до -50 дБм
2. Для оптического сигнала непрерывной волны.
3. Измеряемый уровень мощности ≤0 дБм. Включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.
4. 23°C, после 10 минут прогрева
5. 23°C, после 15 минут прогрева
6. Автоматическое определение длины волны, полное сканирование и включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.
Технические характеристики источника лазерного излучения MultiFiber Pro SM 1310 мкм
| Параметр | Значение |
|---|---|
| Внешние условия | |
| Рабочие температуры | -10 – +50 °C |
| Температура хранения | -20ºC – 50 °C |
| Рабочая влажность | 95% (10 – +35 ºC) без образования конденсата 75% (35 – +45 ºC) без образования конденсата Неконтролируемо <10 °C |
| Рабочая высота над уровнем моря | 4 000 м |
| Высота над уровнем моря при хранении | 12 000 м |
| Вибрация | Случайно 2 G, 5 – 500 Гц |
| Измеритель оптической мощности (спецификации применимы при 23 ºC (73 ºF), если не указано иначе.) | |
| Тип детектора | InGaAs |
| Калиброванные длины волн | 850 нм, 1300 нм, 1310 нм, 1550 нм |
| Диапазон измерений | 0 – -50 дБм |
| Время проведения теста: | 6 секунды |
| Линейность измерений мощности | ±0,1 дБ 2 |
| Погрешность измерения мощности | ±0,35 дБ2 |
| Воспроизводимость измерения мощности | < 0,10 дБ2 |
| Разрешение экрана, дБ или дБм | 0,01 |
| Единицы отображения мощности | dBm (дБм), mW (мВт), µW (мкВт) |
| Задаваемый пользователем предел потерь | 0,05 дБ до 50,0 дБ с шагом 0,05 дБ до 10,0 дБ и 0,1 до 50,0 дБ |
| Автоматическое определение длины волн | Да |
| Определение полярности | Определяет полярность A, B, C и Corning Plug & Play™ Universal Systems |
| Определение 2 кГц | Да |
| Хранение записей | 3000 записей, одна запись на одно оптоволокно (250 12-волоконные кабели) |
| Внешний интерфейс | Полноскоростной USB 2,0 |
| Требование к питанию | 2 щелочные батарейки типа АА |
| Время работы от батареек 3 | 30 часов (стандарт) |
| Автоматическое выключение питания | 10, 20, 30 или 60 минут (может быть отключено пользователем) |
| Предупреждение о низком заряде батареи | Мигающий индикатор низкого уровня заряда батарей |
| Размеры | 5,8 x 3,2 x 1,6 дюйма (14,7 x 8,0 x 4,0 см) |
| Масса | 10,9 унции (309 г) |
| Параметр | Значение | |||
|---|---|---|---|---|
| Источники | ||||
| 850 нм источник | 1310 нм источник | 1550 нм источник | ||
| Тип источника излучения | Светодиодный | Лазер | ||
| Длина волны | ±30 нм | 1310 нм ± 20 нм | 1550 нм ± 20 нм | |
| Ширина спектра (полная ширина кривой распределения на уровне полумаксимума | 50 нм (номинал) | 2 нм (номинал), 5 нм (максимум) | ||
| Минимальная выходная мощность | ≥-24 дБм | ≥ -1 дБм | ||
| Стабильность | ≤ ±0,1 дБ свыше 8 часов4 | ≤ ±0,25 дБ свыше 8 часов5 | ||
| О безопасности лазера | IEC 60825-1:класс 1 | |||
| Режимы | Модуляция 2 кГц, автоматический выбор длины волны | |||
| Требование к питанию | 2 щелочные батарейки типа АА | |||
| Время работы от аккумулятора6 | >30 часов (стандарт) | |||
| Автоматическое выключение питания | 10, 20, 30 или 60 минут (может быть отключено пользователем) | |||
| Предупреждение о низком заряде батареи | Мигающий индикатор низкого уровня заряда батарей | |||
| Размеры | 5,8 x 3,2 x 1,6 дюйма (14,7 x 8,0 x 4,0 см) | |||
| Масса | 11,4 унции (323 г) | |||
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | FLUKENetworks |
| Страна производитель | США |
