Fluke Networks MFTK-SM1310, набор для тестирования ВОЛС с разъемами MPO (PM и LS 1310 нм)

Назначение и принцип: Fluke Networks MFTK-SM1310, набор для тестирования ВОЛС с разъемами MPO (PM и LS 1310 нм)

Комплект предназначен для полевого и лабораторного тестирования оптоволоконных магистралей с коннекторами MPO и содержит измеритель, источник света, тестовые шнуры, адаптеры MPO и переносной кейс.

Производителем набора является Fluke Networks, и этот инструмент применим при задачах контроля параметров сетей в сегменте измерителей параметров электрических сетей, что делает его логичным выбором для инженеров, проверяющих оптоволоконные линии.

Функциональные опции

• Автоматическое сканирование и тестирование волокон в разъемах MPO
• Обеспечивает правильное соединение концов оптоволоконных магистралей MPO и имеет встроенную функцию проверки полярности
• Встроенный разъем MPO устраняет необходимость применения разветвительных шнуров для тестирования оптоволоконных магистралей
• Понятные результаты тестирования и простой пользовательский интерфейс, отображающий все 12 волокон
• Позволяет выполнять поиск неисправностей соединений MPO с возможностью детализации до результата тестирования отдельного оптоволокна
• Закрывающий разъем MPO устраняет необходимость использования пылезащитных крышек

Сферы использования

MultiFiber Pro представляет собой тестер ВОЛС, разработанный для проверки магистралей MPO без привлечения разветвительных шнуров; при этом он упрощает работу с полярностью и ускоряет тестирование кассет на выезде и в дата-центрах.

В центрах обработки данных чаще всего используется стандарт разъемов MPO для претерминированных магистралей со скоростью передачи 10 Гбит/с и для планируемого перехода на 40/100 Гбит/с, что делает прибор востребованным при масштабных развёртках.

Стандартная проверка MPO в ЦОД обычно предполагает вручную выполняемые операции, которые занимают значительное время. Применение MultiFiber Pro сокращает время на тестирование - прибор осуществляет измерения потерь и проверку полярности по всем 12 волокнам одновременно, тем самым уменьшая сроки с нескольких недель до нескольких дней.

Функция «Сканировать все»

Режим «Сканировать все» автоматически инициирует последовательное тестирование всех 12 волокон в разъеме MPO; при этом полный цикл измерений потерь и мощности занимает примерно 6 с, что снимает необходимость перестановки тестера между шнурами при использовании фан-аутов.

Встроенная проверка полярности

Схема полярности служит для подтверждения корректного соединения передатчика и приёмника в канале, и стандарт TIA-568-C.0 описывает три способа реализации (A, B и C). Ошибки при развёртывании возникают часто, поскольку эти способы требуют комбинаций коммутационных кабелей с разными типами полярности, и встроенная проверка полярности MultiFiber Pro позволяет тестировать полярность отдельных кабелей, постоянных соединений и каналов.

Интегрированный MPO-разъём

Наличие встроенного MPO-коннектора в измерителе мощности и источнике устраняет потребность в использовании дорогостоящих и громоздких разветвительных шнуров для проверки магистралей MPO, что упрощает подготовку к измерениям и снижает количество подключаемых компонентов.

Упрощённый пользовательский интерфейс

Панель и логика отображения MultiFiber Pro сконструированы так, чтобы одновременно показывать результаты проверки полярности, мощности и потерь по всем 12 волокнам; при этом источник света идентифицирует каждое волокно, а прибор указывает конкретные измерения, не удовлетворяющие заданным пределам, что облегчает анализ причин отклонений.

Интерфейс ориентирован на последовательную работу инженера с комплектом и заявлен производителем как запатентованное решение, что позволяет снижать порог вхождения при выполнении серийных тестов.

Детализация до отдельного волокна

Одна из ключевых возможностей при поиске неисправностей - получение результатов для каждого отдельного оптоволокна в магистрали MPO; при этом MultiFiber Pro способен локализовать дефект на уровне одного волокна и предоставить точный результат теста, что повышает точность отчётности.

Закрывающий разъем MPO

Открытые концы подвергаются риску загрязнения, что негативно влияет на характеристики каналов, поэтому устройство оснащено закрывающим MPO-коннектором; это защищает тестер от пыли и частиц и повышает надёжность измерений при эксплуатации.

При калибровке и обслуживании уместна дискретность настроек и периодическая проверка работоспособности элементов интерфейса. На практике использование штатных элементов управления облегчает поддержку и повторяемость результатов.

1. Для 850 нм, 0 – -50 дБм. Для 1300, 1310, 1550 нм, от -5 дБм до -50 дБм
2. Для оптического сигнала непрерывной волны.
3. Измеряемый уровень мощности ≤0 дБм. Включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.
4. 23°C, после 10 минут прогрева
5. 23°C, после 15 минут прогрева
6. Автоматическое определение длины волны, полное сканирование и включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.

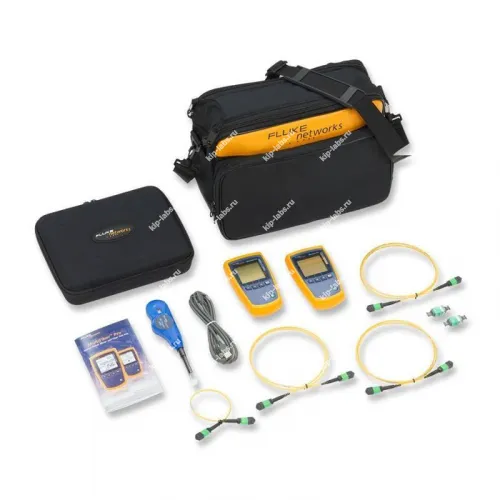

Комплектация Fluke Networks MFTK-SM1310

• Измеритель мощности MultiFiber Pro
• Источник излучения MultiFiber Pro 1310 нм
• Тестовые шнуры
• Адаптеры MPO
• Чехол

Технические характеристики Fluke Networks MFTK-SM1310, набора для тестирования ВОЛС с разъемами MPO (PM и LS 1310 нм)
